Трансмиссия. Ремонт дифференциала ВАЗ 2110 Порядок выполнения 1. Выньте дифференциал из коробки передач (см. подраздел 3.2.3).
Принцип работы дифференциала
Проще говоря, этот механизм понижает обороты от коробки передач к ведущим колёсам, а также, даёт возможность ведущим колёсам автомобиля вращаться с разной скоростью. Для наглядности, как работает этот механизм, смотрите познавательное видео:
Основой конструкции является планетарный редуктор. В редукторе бывает червячная, цилиндрическая и коническая зубчатая передача. В автомашине ВАЗ 2110 работает конический дифференциал и имеет он следующее устройство:
- корпус;
- сателлиты;
- полуосевые шестерни.
Расположение этого узла зависит от того, какого привода ведущие колеса. В автомобиле ВАЗ 2110, как во всех переднеприводных машинах, дифференциал находится в коробке передач.
Причинами поломки этого важного узла может стать износ или повреждение подшипников, сальников, крестовины дифференциала. Повреждения могут быть из-за недостаточного уровня масла. Как следствие, заметно повышается уровень шума в мосте или коробке передач (КПП).
Цена дисковой блокировки дифференциала на машину ВАЗ 2108-2110 фирмы ValRacing — 11 000 рублей. А стоимость винтового дифференциала повышенного трения для Daewoo, Opel или Chevrolet «ValRacing» с преднатягом около 15 500 рублей.
Как работает дифференциал?
Главная цель этого узла сводится к приданию колесам разной скорости вращения в нужный момент времени, например при повороте машины. Рассмотрим конкретный пример:
При движении транспортного средства по прямой дороге каждое из колес имеют одинаковую скорость вращения. Однако когда машина делает поворот, внутренняя пара колес будет проходить чуть меньше расстояния, чем внешняя пара. В результате, при отсутствии у автомобиля дифференциала, внутренняя пара шин стала бы пробуксовывать. Это приведет к 2 проблемам:
— Быстрый износ шин у каждого из ведущих колес,
— Плохая управляемость на дороге во время поворота автомобиля (особенно отсутствие этого узла будет сказываться на скорости, больше 70 км/ч).
Как раз за счет конического дифференциала на ВАЗ 2110 и 2112 удается придать паре ведущих колес разные скорости вращения. При их совместной работе с главной передачей удается понизить обороты, после чего информация от коробки передач поступает на ведущие колеса.
Важно! Если вы заметили, что в дифференциале появился гул или на повороте КПП начинает стучать, обязательно проверьте состояние дифференциала самостоятельно или у специалистов в автосервисе. Вождение машины при появлении неисправностей в этом узле можно привести к полной потере управления над транспортным средством.
Основные симптомы появления неисправностей в дифференциале.
Узнать о неполадках в работе этого узла можно по 2 симптомам в его работе:
- Появляется гул в коробке передач при вождении на больших оборотах,
- Появление стука или треска в мосте во время поворота даже на небольшой скорости.
Причиной поломки дифференциала чаще всего является повреждение и плавный износ комплекта подшипников. Также повреждения сальника и крестовины могут привести к проблемам в работе этого элемента. Сами повреждения возникают либо при недостаточном уровне масла в системе, либо при длительной эксплуатации автомобиля.
Устройство подшипника дифференциала
Конический подшипник относится к виду подшипников качения и представляет собой конструкцию, состоящую из двух колец в форме усечённого конуса с беговыми канавками. Между ними располагается сепаратор с роликами. По форме они бывают цилиндрическими, коническими, бочкообразными, игольчатыми и витыми. Конические по своей конструкции делятся на однорядные и двухрядные.
Как элемент механизма подшипник дифференциала способен работать в условиях больших нагрузок и скоростей вращения. Поэтому конические подшипники входят в состав как узлов букс для железнодорожного транспорта, так и ступичных элементов автомобиля.
Для чего нужна кулиса КПП
На самом деле, чаще всего КПП находится в исправном состоянии, но может выйти из строя кулиса.
Кулиса в сборе.
Можно заменить узел на новый, а можно обойтись грамотной регулировкой кулисы. Регулировка этого элемента поможет устранить неполадки, и убедиться в том, что проблема связана именно с кулисой КПП. Бывает так, что автовладелец начинает просто менять один узел за другим, не разобравшись в проблеме, тратя при этом деньги и время безрезультатно.
Сама кулиса КПП предназначена для того, чтобы скорости не переключались самопроизвольно. Бывает так, что от неправильной или сбившейся регулировки вся система трансмиссии начинает работать некорректно и может даже выйти из строя. Поэтому нужно уметь делать регулировку кулисы КПП своими руками, тем более что эта процедура не представляет собой ничего сложного.
Когда кулиса нуждается в регулировке?
Устройство механизма переключения передач.
Процедуру регулировки кулисы КПП рекомендуется проводить в следующих случаях:
- После того, как будет произведена замена или снятие КПП на автомобиле.
- При ослаблении хомутов фиксации.
- Если менялся карданчик.
- Если кулиса начинает проворачиваться на своём шарнире.
Хотя визуально может казаться, что кулиса находится на своём месте, даже минимальное смещение кулисы может привести к некорректной работе коробки переключения передач. Бывает так, что достаточно подтянуть кулису к карданчику на 1 мм, после чего все функции КПП восстановятся.
Ремонт дифференциала своими руками
Что можно сделать своими силами, чтобы исправить поломку этой детали? Несколько последовательных рекомендаций помогут разобраться с проблемой.
Так как уже говорилось, что дифференциал находится в коробке передач, следовательно, для ремонта этот узел нужно из неё извлечь. Для этого читаем статью, в которой идёт речь о том, как снять дифференциал (шаг №30).
Схема дифференциала ВАЗ 2110
Теперь приступаем к разбору самой конструкции:
1. Вынимаем полуосевые шестерни, развернув их вокруг оси сателлитов на 90 градусов.
2. Перед тем, как снять сателлиты, нужно удалить стопорное кольцо с их оси.
3. Теперь беспрепятственно можно вынуть ось и два сателлита.
4. Чтобы освободить ведомую шестерню, нужно отвернуть болты крепления в корпусе дифференциала.
5. Отсоедините деталь от корпуса при помощи молотка и зубила.
6. Всё, что отсоединили: сателлиты, их ось, шестерню — внимательно осмотрите на предмет дефекта. Если поверхности этих деталей, и поверхность самого корпуса, имеют неровности или полипы — старательно устраните их мелкозернистой шкуркой.
Будьте готовы к тому, что некоторые дефекты устранить невозможно, а это значит, придется покупать новую деталь.
7. Отдельное внимание уделите ведомой шестерне в КПП. Возможно, мешают нормальной работе дифференциала дефекты этой детали. Если обнаружите значительную выработку зубьев, сколы или выкашивания, то шестерню придется заменить.
Совет: Ведущая и ведомая шестерни продаются вместе (парой). Поэтому, лучше заменить сразу обе. На ведомой, заводом-производителем должно указываться количество зубьев, как первой, так и второй шестерёнки. Однако, «доверяй, но проверяй» — гласит пословица, и для проверки количество зубьев лучше пересчитать и сверить.
8. Проверяйте пригодность подшипников. Об их повреждении говорит питтинг и следы вдавливания на беговых дорожках и телах качения. Вердикт: требует замены.
Корпус самого дифференциала придётся заменить в том случае, если посадочные места для подшипников значительно изношены.
Как происходят ремонтные работы?
Для выполнения восстановительных мероприятий потребуются:
- Шарикоподшипники в количестве 2 шт.
- Прокладки (сальники) приводов в количестве 2 шт.
- Кольца для уплотнения. Должны быть разные: правое и левое.
- Подкладка поддона коробки передач.
- Закрепитель резьбы.
- Новое масло коробки передач.
Для регулировки подшипника дифференциала требуется снять коробку передач. Их корректируют на демонтированном агрегате при освобождённой шестерёнке вторичного вала (ключевой пары). После того как коробку сняли, из неё извлекается дифференциал.
Далее выполняется следующее:
- Высвобождаются из дифференциала полуосевые шестерёнки, поворачиваются на 90 0 .
- С помощью необходимого инструмента извлекается стопорное кольцо, которое находится в оси шестерёнок.
- После съёма стопора легко достаётся ось и совместно с ней сами шестерёнки.
- Берётся головка необходимой величины, удлинитель, затем раскручиваются болты, которые крепят ведомую шестерёнку к остову дифференциала.
- Потом высвобождается с корпуса ведомая шестерёнка (можно при помощи молотка).
Теперь необходимо посмотреть на рабочие поверхности деталей, которые сняли, на предмет каких-либо дефектов. При выявлении небольших неровностей следует устранить их при помощи наждачной бумаги. При наличии более серьёзных повреждений на деталях, необходимо произвести замену. Также если при осмотре на ведомой шестерёнке выявлены сколы, раковины или другие дефекты, то нужно обязательно сменить её.
ДТП в России
-
07.30.19
-
07.30.19
-
07.30.19
-
07.29.19
-
07.29.19
-
07.29.19
Сборка
Собираем дифференциал в обратной последовательности. При этом ведомую шестерню устанавливаем на корпусе дифференциала немаркированной стороной к посадочному месту. Перед заворачиванием болтов крепления ведомой шестерни обезжириваем их резьбовую часть и наносим на нее клей-фиксатор.
Поверхности трения деталей при сборке смазываем чистым трансмиссионным маслом.

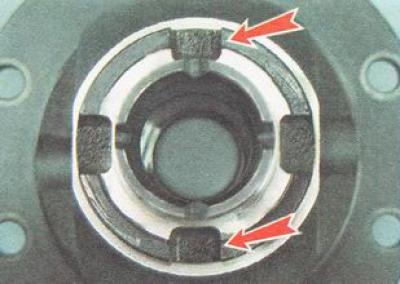

Ведущую шестерню привода датчика скорости автомобиля, устанавливаем так, чтобы ее выступы вошли в две более глубокие и узкие выемки корпуса дифференциала. Две другие — более широкие выемки — предназначены для захватов съемника.
Установив в дифференциал полуосевые шестерни, убедитесь, что их отверстия совпадают с отверстиями в корпусе дифференциала для установки приводов.
Чтобы полуосевые шестерни при сборке коробки передач, не выпали из корпуса дифференциала, фиксируем их оправкой, установив ее в отверстие коробки дифференциала.
Пошаговая инструкция по замене внутреннего и наружного ШРУСа ВАЗ 2108, 2109, 21099
Внутренний
После слива масла из коробки и снятия привода, закрепляем последний в тисках
Снимаем старые резиновые хомуты, затем пыльник
Берем молоток и колодку, с их помощью выбиваем внутренний ШРУС с привода. Наносим несколько сильных ударов чтобы снять его.
Снимаем наконечник на ШРУСе
Берем новый ШРУС и полностью наполняем его специальной смазкой (в комплекте)
Осторожными ударами молотка через деревянный брусок забиваем новый ШРУС на место
Установка пыльника: наденьте его на ШРУС и затяните хомутами настолько плотно насколько сможете.
Расстояние от конца ШРУСа до конца пыльника должно не превышать 21 см.
Наружный
Снятие старых хомутов наружного ШРУСа
Освобождаем ШРУС от пыльника
Выбиваем наружный ШРУС с привода при помощи молотка и колодки
Заполняем новый ШРУС смазкой и забиваем обратно на привод. Повторяем шаги с фиксацией хомутами и обратной сборкой
После такой работы плавность маневров и бесшумность в поворотах вы заметите сразу.
Правила регистрации
Правила регистрации п.5.9.
При прекращении делегирования, установленного администратором доменного имени, в связи с истечением срока регистрации доменного имени регистратор устанавливает для домена временные серверы DNS, переадресовывающие запросы по протоколу http на служебный веб-сайт регистратора с информацией о причине прекращения делегирования.
Правила регистрации п.4.5.
Право подачи заявки на продление регистрации доменного имени сохраняется за прежним администратором до истечения периода преимущественного продления. Продолжительность периода преимущественного продления составляет 30 дней после окончания срока регистрации.
Правила регистрации п.3.3.1.
Регистратор вправе принимать заявки на регистрацию доменных имен, находящихся в периоде преимущественного продления (регистрация освобождающихся доменных имен). Регистрация доменного имени осуществляется по окончании периода преимущественного продления, если прежний администратор доменного имени не продлит регистрацию доменного имени.
Преднатяг дифференциала винтовой блокировки. Нужен?
1 842 человека прочитали этот пост
Преднатяг нужен!А зачем, я постараюсь объяснить в этой статье. Небольшая мат.часть. Усилие преднатяга создаёт набор стальных тарельчатых пружин:
Установлены пружины преднатяга в центральной части блокировки и распирают левую и правую шестерни полуосей в противоположные стороны, создавая их трение об корпус: Располагаются пружины преднатяга друг относительно друга у разных производителей по-разному: Многие Российские производители винтовых блокировок в результате так и не дали внятного ответа о правильном расположении пружин преднатяга, у остальных зачастую они стоят верно, но не в каждой выпущенной блокировке. Есть умельцы, располагающие в блокировках шайбы преднатяга таким образом: что точно приведёт к быстрой поломке крайних шайб преднатяга, они раскрошатся и осколками со стружкой выведут из строя сателлиты или главную пару. Преднатяг соответственно исчезнет. Потребуется полная дефектовка редуктора и ремонт, замена тарельчатых пружин на новые с длительной работой по регулировке преднатяга. По таблице видно, как работают тарельчатые пружины преднатяга в зависимости от расположения друг относительно друга:
При грамотном выставлении пружин по типу, форме, толщине и материалам возможно получить прогрессивную характеристику пакета пружин преднатяга, примерно как на последнем примере. Высокий преднатяг, от 7 кг/м и выше сильно перенапрягает пружины и с течением времени они начинают ослабляться тем быстрее, чем выше изначальный преднатяг. Сильное трение шестерён об корпус повышает температуру масла в редукторе выше допустимых 150 градусов, это может лишить масло его свойств, особенно смазывающих. Ну и соответственно заметно выше становится расход при высоком преднатяге, особенно при езде в населённых пунктах.
Правильно подбранные по виду, форме, толщине и расположению пружины преднатяга обладают колоссальным эффектом: блокировка мягко и быстро срабатывает, не перегревает масло, не издаёт лишних звуков, не повышает расход, преднатяг держится годами и пружины не могут сломаться по определению. Такое расположение пружин гарантирует малое падение преднатяга со временем и составит от 2 до 5% в год, как и предписывает их производитель. Кстати от производителя пружин преднатяга многое зависит, бывают Российские, Немецкие, Американские, Японские, Китайские. Бывают разных видов, толщин, размеров, типов исполнения, из разных сталей и материалов, углепластика например: Выбрать наиболее подходящие возможно лишь долгими испытаниями, тестами и изучением рекомендаций производителей. Как оказалось высокая цена не показатель высокого качества.
Известно, что максимальный крутящий момент двигателя НИВЫ в зависимости от модели составляет до 150 H/m = 15 килограмм / метр (кг/м). Не большое значение, но! С учётом передаточного числа первой передачи, момент вырастает х4 и равняется 60 кг/м. Проходя раздаточную коробку, он увеличивается в 4 раза и равняется 240 кг/м. И, наконец, главная пара в зависимости от передаточного числа увеличивает момент в 3,9-4,3 раза, итоговый максимальный момент на ведущем колесе может достигать 1032 кг/м! А это без преувеличения одна тонна, приложенная на рычаг длиною в 1 метр.
Теперь становится понятным, почему сворачиваются и ломаются полуоси…
Тронутся автомобилю по идеально ровной асфальтированной дороге на накачанных шинах возможно имея момент, равных примерно 70-80 H/m, это 7-8 кг/м, проверял лично динамометрическим ключом. А тронуться на песке или из небольшой ямы в грунте на подспущенных колёсах, потребуется 200-600 H/m, равно от 20 до 60 кг/м. Теперь предлагаю сделать небольшой вывод по поводу необходимости высокого преднатяга — можно «спрыгнуть с домкрата» на гладеньком асфальте и доказать окружающим, что высокий преднатяг — круто! Сомнительное удовольствие если учесть все возможные последствия и недостатки. Винтовая блокировка хорошо работает и без пружин преднатяга, коэффициент блокирования даёт исключительно угол наклона зубьев сателлитов. Чем угол шестерни сателлита круче, тем больший коэффициент блокирования, но это контент для следующего поста.
Недостатки у блокировок без преднатяга неоспоримо есть: звонкое дребезжание деталей внутри блокировки при езде по кочкам и большее время срабатывания, т.к. детали заранее не прижаты к рабочим плоскостям. Непосредственно о пружинах преднатяга и о самом преднатяге внедорожное общество узнало в своё время силами одного именитого производителя блокировок посредством одного не менее имениторго журнала об автомобилях. Преднатяг позиционировался как ключевой параметр, от которого зависит степень блокировки. В связи с тем, что не многие пользователи подкованы технически, все поверили «на слово». Сейчас этот производитель признал это и отказался от термина «Преднатяг», заменив на «Муфта комфорта», а коэффициент блокирования регулируется углом наклона зубьев. Можете проверить на оффициальном сайте. Это решение правильное и честное по отношению к покупателям, мы с командой его единогласно поддерживаем. В итоге.Преднатяг обязательно нужен для: 1- подготовки рабочих элементов блокировки к рабочему состоянию, максимально приближая к ответным рабочим поверхностям — моментальное включение сателлитов в работу гарантированно и лишнее масло не попадёт под привалочную рабочую плоскость. 2- реализации «преднатянутого» состояния деталей в корпусе исключает дребезжание элементов на кочках или при изменении направления вращения дифференциала в поворотах. Оба пункта повышают комфорт пользования блокировкой, поэтому правильно называть не «Преднатяг», а «Муфта комфорта».
Подобрать идеальный преднатяг муфты комфорта вопреки ожиданиям возможно. Доказано на винтовых блокировках Doctor Drive. Возможно реализовать плюсы преднатяга в полном объёме и не допустить негативных нюансов. Чтобы достичь целей требуются долгие тестовые испытания винтовой блокировки и муфты преднатяга, длительные диалоги с производителями пружин и кропотливые расчёты вибронагруженности элементов над которыми думаю редкие производители заостряют внимание, просто делают блокировку дешевле, чтобы выиграть в конкурентной гонке по цене. Но есть ещё много факторов, которые сильнее чем цена влияют на привлекательность блокировки. Читайте о них в следующих постах блога. Статья защищена авторским правом. При копировании указать источник. Doctor Drive
