Форсунка для мовиля своими руками. Мощный распылитель, сделанный руками

Мощный распылитель, собранный руками Ведущий канала «6 Соток и Сергей» назвал это видео «халявный распылитель». В том смысле, что он практически бесплатный и дармовой. На него не надо тратить больших денег и его легко изготовить……

Основные этапы работ

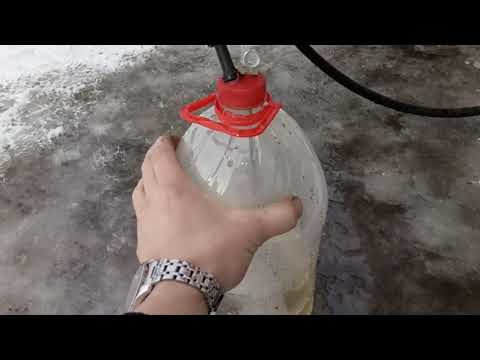

Первым делом в крышке от бутылки с небольшим смещением от центра нужно пробить с помощью отвертки отверстие под сосок. Он должен входить в отверстие достаточно плотно.

Приспособа для обработки автомобиля антикоррозионным составами

После этого нужно будет сделать еще одно отверстие под шланг. Затем вставляем шланг таким образом, чтобы его конец упирался в дно бутылки.

Приспособа для обработки автомобиля антикоррозионным составами

Далее отступаем примерно 5 см от крышки и с помощью иглы делаем в шланге отверстие. Вот, собственно, и все — самоделка готова! Можно ее испытать в работе.

Работает данное приспособление от автомобильного компрессора для подкачки колес и аккумулятора.

Приспособа для обработки автомобиля антикоррозионным составами

Подробно о том, как изготовить приспособу для обработки автомобиля антикоррозионным составами, можно посмотреть в видеоролике на нашем сайте.

Оцените запись

[Голосов: 80 Средняя оценка: 4.6]

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.

Для просмотра онлайн кликните на видео ⤵

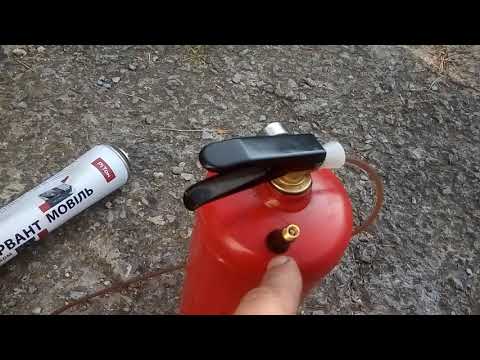

мовильница из огнетушителя для антикора

Мовилим пороги (Приспособление для мовиля из огнетушителя). Подробнее

Мовилим пороги (Приспособление для мовиля из огнетушителя).

Мовильница из ОГНЕТУШИТЕЛЯ. Обработка авто. Замена масла в КПП двигателя. Подробнее

Мовильница из ОГНЕТУШИТЕЛЯ. Обработка авто. Замена масла в КПП двигателя.

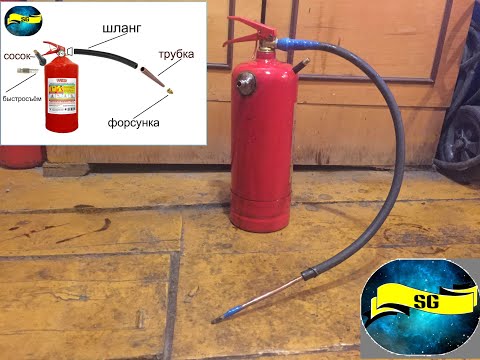

Мовильница для порогов и лонжеронов Подробнее

Мовильница для порогов и лонжеронов

мовильница из огнетушителя. дёшево и 100% результат. Подробнее

мовильница из огнетушителя. дёшево и 100% результат.

ПриспособлениеИнструмент для обработки скрытых полостей Подробнее

ПриспособлениеИнструмент для обработки скрытых полостей

Мовильник своими руками из пятока. 8 атмосфер в в пятишку!!! Подробнее

Мовильник своими руками из пятока. 8 атмосфер в в пятишку!!!

DIY: Мовильница своими руками/Антикор порогов mark 2 jzx90 Подробнее

DIY: Мовильница своими руками/Антикор порогов mark 2 jzx90

Мовиль в пороги. НИВА. МОВИЛЬНИЦА своими руками. Подробнее

Мовиль в пороги. НИВА. МОВИЛЬНИЦА своими руками.

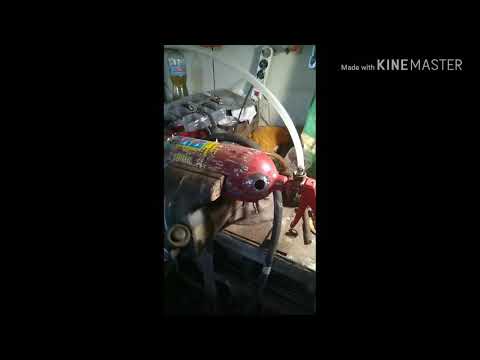

Самодельная мовильница с огнетушителя. Подробнее

Самодельная мовильница с огнетушителя.

ПриспособлениеИнструмент для обработки скрытых полостей Подробнее

ПриспособлениеИнструмент для обработки скрытых полостей

Мовильница из паяльной лампы своими руками Подробнее

Мовильница из паяльной лампы своими руками

Как изготовить мовильник своими руками! Подробнее

Как изготовить мовильник своими руками!

Многоразовая мовильница или как промовилить пороги и двери в машине своими руками. Подробнее

Многоразовая мовильница или как промовилить пороги и двери в машине своими руками.

Мовильник своими руками, переделка! Подробнее

Мовильник своими руками, переделка!

Мовильница из огнетушителя для антикоррозионной обработки кузова Подробнее

Мовильница из огнетушителя для антикоррозионной обработки кузова

Что такое «Мовиль»?

Многие автомобилисты называют мовилем любое антикоррозийное средство для автомобиля, но это неверно. Оригинальный мовиль в своём составе, содержит следующие компоненты:

  • Моторное масло.
  • Олифу.
  • Антикоррозийные вещества.


Если препарат от коррозии имеет отличный состав, то он не может называться мовилем. Средство для предохранения кузова от ржавчины, под оригинальным названием «Мовиль», было одновременно разработано научно-исследовательскими институтами находящимися в Москве и Вильнюсе, за что и получило своё название по первым буквам этих городов.

Антикор был изобретён в прошлом столетии, но несмотря на огромный ассортимент различных средств от коррозии представленных на российском рынке, это антикоррозийное средство и сегодня пользуется повышенным спросом у владельцев автомобилей, за счёт небольшой стоимости и высокого качества.

Чтобы знать какой выбрать мовиль для авто и как пользоваться этим антикоррозийным средством, необходимо определить какой вид данного средства от ржавчины приобрести для обработки кузова.

Виды антикора

Виды мовиля для авто представлены в 3 категориях:

1. Аэрозоли являются наиболее популярными и удобными средствами для нанесения антикоррозийного состава.


Цена баллончика объёмом 520 мл колеблется в районе 200 — 300 рублей. Обработка кузова автомобиля с помощью такой упаковки, обойдётся автомобилисту значительно дороже, по причине находящегося внутри баллончика газа, с помощью которого происходит распыление.

Неудобство использования такого вида антикора, может также заключаться в необходимости держать баллон в вертикальном положении, поэтому для антикоррозийной обработки лучше приобрести баллончик оснащённый специальной трубкой с распылителем на конце.

2. Жидкий мовиль является недорогим вариантом для использования в качестве антикоррозийной обработки. Стоимость канистры объёмом 3 литра, составляет всего 300 — 400 рублей.


Консистенция жидкого состава позволяет осуществить эффективную обработку скрытых полостей. Средство легко наносится в пороги и внутренние полости дверей. Получить максимально ровное распределение вещества внутри скрытых полостей можно с помощью оригинальной шарообразной насадки, которая позволяет обработать каждый квадратный сантиметр внутренней площади металлических элементов кузова.

3. Пастообразный мовиль, наиболее часто реализуется в жестяной или пластиковой упаковке, в виде банок.


Стоимость такого препарата для обработки автомобиля составляет около 200 руб. за упаковку массой 0,86 кг. Средство наносится на обрабатываемую поверхность с помощью кисти, а для обработки внутренних полостей производится разбавление с помощью растворителя.

После того, как средство для обработки кузова автомобиля будет выбрано, необходимо произвести тщательную подготовку поверхности кузова, на которую будет нанесён антикоррозийный состав.

Подготовка автомобиля

Наиболее часто, антикоррозийной обработке подвергается днище автомобиля. Эта часть кузова наиболее подвержена разрушительным процессам, особенно когда приходится эксплуатировать автомобиль при высокой влажности.

Механические повреждения от камней и песка из под колёс, также приносят значительный урон нижней части кузова автомобиля. Антикоррозийной обработке с помощью мовиля подвергаются следующие
элементы кузова:

  1. Лонжероны.
  2. Пороги пола.
  3. Карманы дверей.
  4. Передние и задние арки.
  5. Центральные стойки.
  6. Кожухи фар.

Все перечисленные места должны быть правильно подготовлены. Прежде всего, необходимо тщательно очистить обрабатываемую поверхность от грязи и пыли. Для этой цели можно воспользоваться портативной автомойкой с добавлением специальных моющих веществ, которые позволят очистить поверхность не только от грязи, но и маслянистых отложений.


После тщательной очистки. поверхность на которую будет нанесён мовиль необходимо избавить от влаги. Если обработка осуществляется в летнее время, то достаточно просушить автомобиль на открытом воздухе в течение нескольких часов. В холодное или сырое время года для устранения влаги нужно воспользоваться компрессором. Продувка сжатым воздухом позволит надёжно удалить влагу с поверхности, после чего можно будет нанести рабочий раствор на металлическую поверхность без каких-либо препятствий.

После очистки поверхности днища автомобиля от загрязнения, следует осмотреть лакокрасочное покрытие нижней части кузова. Если будут выявлены места отслоений лакокрасочного покрытия или вспучивание краски, то такие участки необходимо зачистить с помощью металлической щётки или крупной наждачной бумагой. При обнаружении очагов ржавчины на днище автомобиля, такие места также должны быть правильно обработаны перед нанесением мовиля.


Для удаления коррозии можно также воспользоваться наждачной бумагой либо шлифовальной машинкой.

Когда металлическая поверхность будет очищена, её следует обработать любым преобразователем ржавчины, для того чтобы остановить разрушительный процесс в металле.

После окончания всех подготовительных процедур, можно приступать к непосредственному нанесению антикоррозийного состава на днище автомобиля.

Как наносить «Мовиль»

Обработка авто мовилем своими руками может быть осуществлена в условиях гаража, при этом не потребуется использовать дорогостоящее оборудование. Какой инструмент для обработки кузова понадобится для нанесения антикоррозийного средства, зависит от его консистенции.


Жидкий мовиль намного практичнее наносить с помощью распылителя. Если нет возможности использовать жидкое средство или неизвестно чем разбавить мовиль до нужной консистенции, следует воспользоваться небольшой кистью.

Если необходимо разбавить мовиль, то это сделать совсем несложно. Для этой цели можно успешно применить «Уайт-спирит» или растворитель «646».

Антикор наносится на заранее подготовленную поверхность равномерным слоем. Эксплуатировать транспортное средство можно только спустя несколько дней после окончания антикоррозийной обработки.

Меры предосторожности

  1. Мовиль содержит в своём составе вещества, вдыхая пары которых, можно получить отравление, поэтому проводить работы рекомендуется на открытом воздухе либо в хорошо проветриваемом помещении.
  2. Чтобы после нанесения можно было безопасно пользоваться автомобилем, необходимо также знать сколько сохнет мовиль. Антикоррозийное средство высыхает очень долго, поэтому в течение, как минимум 3 дней будет ощущаться неприятный запах в салоне автомобиля. Чтобы не получить отравление растворителями и другими летучими веществами, после нанесения вещества, следует отказаться от управления машиной в течение нескольких дней.
  3. Кроме отравления парами, при проведении обработки можно получить ожёг от попадания рабочего состава на открытые участки кожи или в глаза, поэтому антикоррозийные работы рекомендуется производить в закрытой одежде и перчатках. А при использовании аэрозольных баллончиков или распылителя, пользоваться защитными очками.

P.S. Бывает непросто решить — какой выбрать мовиль для авто. Рынок запчастей и автохимии является очень привлекательным для нечестных граждан, которые ради наживы производят подделки низкого качества, и реализуют их на бескрайних просторах нашей страны.

Чтобы обезопасить себя от приобретения некачественно средства для антикоррозийной обработки, при выборе антикора следует полагаться на отзывы знакомых и друзей, которые уже использовали данное средство для обработки автомобиля.

Рекомендованные сообщения

Dect_J

Dect_J

  • Эксперт
  • Dect_J
  • Актив
  • 6
  • 1 839 публикаций
  • Имя Женя
  • Город Мариуполь
  • Авто Lanos 1.5 SE Панакота + Сhip by Robin.

После первого опыта с дверьми столкнулся (мовилил двери девятки жены) с проблемой как задуть труднодоступные места.Много лазил по сайтам и читал,но 100% решения не нашел.

Вот такой мовильнеце удобно задувать открытые места,а в скрытые не подлезишь.

Пожалуйста войдите или зарегистрируйтесь чтобы увидеть этот контент

Я ее купил за 65 грн.

На мою поделку меня вдохновила вот

Пожалуйста войдите или зарегистрируйтесь чтобы увидеть этот контент

 запись. Но поскольку я буду задувать разогретым пушечным салом,было принято решение поменять подачу воздуха ,воздух сверху а вытекать все будет снизу.

Разбираем огнетушитель и вымываем весь порошок.

Пожалуйста войдите или зарегистрируйтесь чтобы увидеть этот контент

Вкручиваем штуцер под шланг.

Пожалуйста войдите или зарегистрируйтесь чтобы увидеть этот контент

Пожалуйста войдите или зарегистрируйтесь чтобы увидеть этот контент

Потом в дне сверлим дырку и нарезаем резьбу (фоток нет).

Привариваем ножки.

Одеваем шланги и все готово.

Пожалуйста войдите или зарегистрируйтесь чтобы увидеть этот контент

Верхний конец закручу в продувочный пистолет и тем самым буду контролировать подачу воздуха.У меня не держит сам кран огнетушителя. Штуцеров разных набрал на 20 грн.

Испытания показали что нужен распылитель придумать и кран на низ тоже нужен Если есть советы буду рад.

Артем Калякин

Артем Калякин

  • Профессионал
  • Артем Калякин
  • Актив
  • 1
  • 1 437 публикаций
  • Имя Артем
  • Город Кривой Рог
  • Авто Daewoo Sens/ 1.3/ 2005 г.вСиненький Сеня!
Dect_J

Dect_J

  • Эксперт
  • Автор
  • Dect_J
  • Актив
  • 6
  • 1 839 публикаций
  • Имя Женя
  • Город Мариуполь
  • Авто Lanos 1.5 SE Панакота + Сhip by Robin.

Молодца,отличная вещь!

Надо доделать до ума.И вперед в бой пока не похолодало.

Dect_J

Dect_J

  • Эксперт
  • Автор
  • Dect_J
  • Актив
  • 6
  • 1 839 публикаций
  • Имя Женя
  • Город Мариуполь
  • Авто Lanos 1.5 SE Панакота + Сhip by Robin.

Вот

Пожалуйста войдите или зарегистрируйтесь чтобы увидеть этот контент

 что думаете про шаровые краны?

Dect_J

Dect_J

  • Эксперт
  • Автор
  • Dect_J
  • Актив
  • 6
  • 1 839 публикаций
  • Имя Женя
  • Город Мариуполь
  • Авто Lanos 1.5 SE Панакота + Сhip by Robin.

Бывают ли в продаже шаровые краны с резьбой около 12мм.  ,я просто не понимаю в размерах кранов.Штуцер вроде с наружной резьбой 1/4, краны с такой резьбой бывают?

Изменено 22.09.2013 17:19 пользователем Dect_J

Dect_J

Dect_J

  • Эксперт
  • Автор
  • Dect_J
  • Актив
  • 6
  • 1 839 публикаций
  • Имя Женя
  • Город Мариуполь
  • Авто Lanos 1.5 SE Панакота + Сhip by Robin.

Купил сегодня кран 1/4. С одной стороны резьба с другой штуцер 8 мм. Но проблема банальная резьба крана чуть больше,резьбы предыдущего штуцера.Вопрос резьбу нарезал мечеком М12.2,все четко нарезано,какой мечек по номеру больше? Вроде диаметр 12,6 мм.,но могу чуть ошибиться.

Dect_J

Dect_J

  • Эксперт
  • Автор
  • Dect_J
  • Актив
  • 6
  • 1 839 публикаций
  • Имя Женя
  • Город Мариуполь
  • Авто Lanos 1.5 SE Панакота + Сhip by Robin.

Значит так эксперемент продолжается.Из-за неподошедшнго крана чуть изменили конструкцию.

1.Вверху штуцер заменили на быстрый съем.

Пожалуйста войдите или зарегистрируйтесь чтобы увидеть этот контент

Пожалуйста войдите или зарегистрируйтесь чтобы увидеть этот контент

2.Собираем маленький переходник.Если система заработае все соберу наплямую и без фум-ленты.

Пожалуйста войдите или зарегистрируйтесь чтобы увидеть этот контент

Пожалуйста войдите или зарегистрируйтесь чтобы увидеть этот контент

Пожалуйста войдите или зарегистрируйтесь чтобы увидеть этот контент

Пожалуйста войдите или зарегистрируйтесь чтобы увидеть этот контент

KU100

KU100

  • Новичок
  • KU100
  • Зарегистрированные
  • 0
  • 1 публикация
  • Город Lviv
  • Авто Lanos 1.5

Собі купив крім заводської мовільниці ще таку на 1,5 л, виробництва ссср, вроді за 40 грн. Зверху накачую пістолетом з манометром, тиск вибирається залежно від густини антикору. Чим більший тиск (3-5 атм), тим краще розпил.

Пожалуйста войдите или зарегистрируйтесь чтобы увидеть этот контент

Dect_J

Dect_J

  • Эксперт
  • Автор
  • Dect_J
  • Актив
  • 6
  • 1 839 публикаций
  • Имя Женя
  • Город Мариуполь
  • Авто Lanos 1.5 SE Панакота + Сhip by Robin.

Вчера собрал систему и пытался им замовилить капот Ваз 2109.Эта идея оказалась глупая ,с нее все просто летит и я весь капот залил где надо и не надо. Этой штукой просто космос задувать пороги будет.

arkur

arkur

  • 22 см/ Птица Говорун Ланос Клан 2015
  • arkur
  • Актив
  • 117
  • 15 049 публикаций
  • Имя Артём
  • Город Xарьков
  • Авто вжик и дома )))

Однако…Велосипед два раза не изобретают же или я не прав.
Антикорю в основном сам(все свои авто),но лань отдавал ибо акция была,да залилизадули ничего,но всё равно я нашёл места(и не мало) где они не коснулись.
Шприц(обычный) в руки и вперёд.
В этом годе провозился неделю(ни куда не отдавал),измазался изрядно,но залез в каждую дырку.

Stas3ds

Stas3ds

  • Гуру
  • Stas3ds
  • Актив
  • 34
  • 2 138 публикаций
  • Имя Кайнара Станислав
  • Город Киев (родина Ромны)))
  • Авто Renault Laguna 2

Собі купив крім заводської мовільниці ще таку на 1,5 л, виробництва ссср, вроді за 40 грн. Зверху накачую пістолетом з манометром, тиск вибирається залежно від густини антикору. Чим більший тиск (3-5 атм), тим краще розпил.

Это скорее всего с паяльной лампы сделано. Гинеально, надо будет себе когда-то сделать

arkur

arkur

  • 22 см/ Птица Говорун Ланос Клан 2015
  • arkur
  • Актив
  • 117
  • 15 049 публикаций
  • Имя Артём
  • Город Xарьков
  • Авто вжик и дома )))

Это скорее всего с паяльной лампы сделано. Гинеально, надо будет себе когда-то сделать

Это выпускала промышленность,у меня была такая,подарил одноклубнику.

Изменено 27.09.2013 09:22 пользователем arkur35

Stas3ds

Stas3ds

  • Гуру
  • Stas3ds
  • Актив
  • 34
  • 2 138 публикаций
  • Имя Кайнара Станислав
  • Город Киев (родина Ромны)))
  • Авто Renault Laguna 2

Это выпускала промышленность,у меня была такая,подарил одноклубнику.

Может быть, но бачек один в один как в паяльной лампе . А на конце там просто трубка определенного диаметра, или какой-то розпылитель?

Пожалуйста войдите или зарегистрируйтесь чтобы увидеть этот контент

/emoticons/smile@2x.png 2x” width=”20″ height=”24″ data-src=”https://lanos.com.ua/forum/uploads/emoticons/default_ab.gif”>

Dect_J

Dect_J

  • Эксперт
  • Автор
  • Dect_J
  • Актив
  • 6
  • 1 839 публикаций
  • Имя Женя
  • Город Мариуполь
  • Авто Lanos 1.5 SE Панакота + Сhip by Robin.

Такими штуками только скрытые полости задувать.

Stas3ds

Stas3ds

  • Гуру
  • Stas3ds
  • Актив
  • 34
  • 2 138 публикаций
  • Имя Кайнара Станислав
  • Город Киев (родина Ромны)))
  • Авто Renault Laguna 2

Такими штуками только скрытые полости задувать.

Да внешние не проблема, а внутринние всамый раз. Сам себе все хочу пороги внутри передуть.

Denя

Denя

  • Продвинутый пользователь
  • Denя
  • Актив
  • 0
  • 167 публикаций
  • Имя Den
  • Город Днепропетровск
  • Авто Lanos 1.5 se T150

Может глупый вопрос но все же – ведь после использования мовиля  он остаеться в данном приспособлений , после высыхает в бочке и трубках , эта мовильница одноразовая ? или есть способ отмывания ?

Stas3ds

Stas3ds

  • Гуру
  • Stas3ds
  • Актив
  • 34
  • 2 138 публикаций
  • Имя Кайнара Станислав
  • Город Киев (родина Ромны)))
  • Авто Renault Laguna 2

Может глупый вопрос но все же – ведь после использования мовиля  он остаеться в данном приспособлений , после высыхает в бочке и трубках , эта мовильница одноразовая ? или есть способ отмывания ?

Не одноразовая єто точно. Но если что розстворителем, или соляркой можно промыть.

Гость

Эта тема закрыта для публикации сообщений.

  • Сейчас на странице   0 пользователей

    Нет пользователей, просматривающих эту страницу.

ПРО НАС

Всеукраинский клуб ЛАНОС КЛАН – создан с целью наладить общение между автолюбителями, организовать клубное сообщество для тематического общения, встреч и других мероприятий.

Всеукраинский клуб ЛАНОС КЛАН – Клуб, который объединил абсолютно разных людей из абсолют но разных уголков Украины, и даже России и Белоруссии.

Всеукраинский клуб ЛАНОС КЛАН был создан 01 марта 2005 года небольшой группой людей, которые внесли в его развитие огромный вклад.

Администрация форума

SeregaVin

SeregaVin Глава Администрации

lafa

lafa Зам. Главы Администрации

snigova_koroleva

snigova_koroleva Администратор

james

james Администратор

Ukraine4u

Ukraine4u Администратор

slepoy

slepoy Администратор

vldmr

vldmr Администратор

  • Вся активность
  • Главная
  • Технические вопросы
  • “Оч.умелые ручки”
  • Архив – Оч.умелые ручки
  • Мовильница своими руками.

Устройство и схема пескоструйного пистолета

Собственноручно рассматриваемый вариант пескоструя можно смастерить на основе 2 вариантов конструкционных схем, что отличаются одна от другой процессом подачи абразива в выходной канал. В то же время для их реализации потребуется практически один и тот же набор комплектующих.

Конструкция подобного приспособления будет отличаться хорошей производительностью и низкой ценой. Схема его работы будет следующей: абразив, которым обычно является просеянный мелкофракционный песок, под действием потоков воздуха, формируемых компрессором, по шлангу армированного типа идет на сопло и попадает через отверстие в нем на обрабатываемую поверхность. Благодаря высокому давлению воздухопотока частицы песка получают большую энергию кинетического типа, что и является причиной эффективности осуществляемых действий.

Пистолет, применяющийся для подобной обработки, автономно не функционирует. С помощью специальных шлангов он должен быть соединен с компрессором, где формируется высокое давление воздуха. Кроме того, существует необходимость обеспечения пескоподачи в пистолет из отдельной емкости.

Чтобы такой самодельный пистолет исправно работал, должна быть создана техническая система, основу которой будут составлять компрессор, дозаторы и другие элементы. А также серьезное внимание потребуется уделить качеству песка, который должен предварительно просеиваться при помощи сита и вычищаться от всего лишнего. Песок должен состоять из заданных по размеру фракций. Если не соблюсти эти требования, то с большой вероятностью сопло пистолета попросту засорится, поэтому устройство работать нормально не сможет.

На выходе такой пескоструй должен создавать поток воздушно-абразивной смеси. В то же время напорная схема применяется для подачи абразива при помощи давления в патрубок выпуска, где он перемешивается с воздушными потоками, создаваемые компрессором. Бытовой эжекторный пескоструй применяет принцип Бернулли для формирования вакуума в области забора абразива. А последний попадает в смесительную емкость.

Чертежи и схемы пескоструев, дающие возможность создать такой аппарат самостоятельно, могут иметь самые разные варианты.

По этой причине следует рассматривать основные принципы, благодаря которым создается устройство такого типа.

Подготовка

Чтобы сделать все качественно, придется разобрать салон, снять подкрылки и некоторые узлы под капотом (в зависимости от модели авто). Самое трудное здесь – не сломать пластиковые детали, в особенности в местах крепления у ним крепежных пистонов. Потолок, торпедо и те элементы интерьера, которые останутся на местах, нужно оклеить защитной пленкой и малярным скотчем – препараты под давлением при малейшей неаккуратности будут разбрызгиваться во все стороны.

К задувке машину нужно готовить: удалить отделку салона, просверлить отверстия в недоступные полости, снять некоторые детали под капотом, подкрылки, накладки и пр. То, что осталось в салоне, закрыть пленкой.

К слову, качественные антикоры уважаемых брендов не вредят краске и после некоторых усилий отмываются даже со светлой обивки потолка (проверено!).
Все закрытые объемы нужно продуть сжатым воздухом – в дверях и балках под днищем могут быть скопления пыли и песка. Собственно, в идеале нижнюю часть кузова и прилегающие к нему доступные объемы нужно промыть мойкой высокого давления и тщательно высушить.

Устройства для нанесения материалов в скрытые полости кузова

Строительные машины и оборудование, справочник


Категория:

   Устранение коррозии кузова


Устройства для нанесения материалов в скрытые полости кузова

Установка для нанесения противокоррозионных материалов в скрытые полости кузова состоит из заборной части, вставляемой в отверстие емкости с противокоррозионным материалом, трубопровода 2 подачи воздуха, нагнетающего пневмонасоса, шланга высокого давления, пистолета 4 безвоздушного распыления с насадкой.

Противокоррозионный материал типа “Мовиль” пневмонасосом под давлением 20 МПа подается из емкости через шланг высокого давления к пистолету. Насадку пистолета вводят в отверстия кузова, и распыленный препарат наносят на стенки обрабатываемой полости. Для нормальной производительности установки 0,1 м3 давление воздуха пневмопривода должно быть 0,6 МПа. Диаметр заборной части гидронасоса должен быть не более 55 мм. Масса установки 32 кг.

Установка может быть использована также для перекачки материалов высокой вязкости из транспортных емкостей в технологические.

Насадка к пистолету установки “Виза-2” с поворотной рукояткой и сменными трубками предназначена для безвоздушного нанесения противокоррозионных материалов в открытые полости кузовов легковых автомобилей.

Насадка состоит из шланга и поворотной рукоятки, в которую устанавливаются сменные трубки с распылителями. Шланг со штуцерами длиной 75 мм имеет массу 0,3 кг, а масса поворотной рукоятки при длине 148 мм составляет 0,2 кг. Масса сменной изогнутой трубки 3 при габаритных размерах 78X42 мм составляет 0,03 кг, а самой длинной прямой трубки 4 — 0,22 кг.

Устройство для распыления препарата “Мовиль” в скрытые полости и труднодоступные места кузова, представленное на рис. 29, является наиболее простым и доступным для автолюбителей. В распылителе использована форсунка от обычного одеколонного пульверизатора, припаянная к латунной трубке. Сопло рассверлено до диаметра 1,2 мм. К внутренней стенке трубки 8 припаяна тонкая, тоже латунная трубка для подачи “Мовиль”. Воздух от насоса идет через штуцер к тройнику, от которого он подается в емкость с препаратом “Мовиль”. Из тройника по шлангу (армированный полиамидный, дюритовый и т. п.) воздух подается в трубку, а препарат — через тонкий полихлорвиниловый кембрик и трубку к форсунке. Распылитель обеспечивает факел “Мовиль” диаметром до 200 мм при постоянном нагнетании воздуха автомобильным насосом.


Рис. 1. Насадки к пистолету установки “Виза-2” (длина прямой насадки может быть 300 или 1200 мм)


Рис. 2. Устройство для распыления препарата “Мовиль”

Подача сжатого воздуха и препарата “Мовиль” совмещена в единой конструкции. В качестве нагнетательного бачка может быть использована обыкновенная стеклянная бутылка, наполовину заполненная препаратом. Другая половина емкости используется как ресивер для накопления воздуха, обеспечивающего равномерную подачу препарата в распылительную головку. Воздух и препарат смешиваются непосредственно в сопле форсунки, что позволяет обходиться давлением сжатого воздуха до 0,2…0,3 МПа и добиться однородности факела даже при небольшом расходе консерванта.

Читать далее: Устройства для комплексной противокоррозионной и противошумной обработок

Категория: – Устранение коррозии кузова

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
