В случаях, когда не горит свет в салоне ВАЗ 2114 водители, которые не разбираются в электрооборудовании машины и его ремонте сразу же начинают лезть в интернет

Какие лампочки стоят

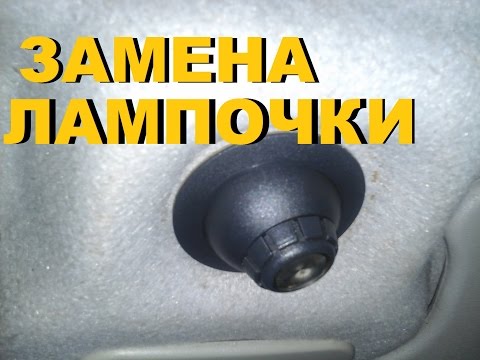

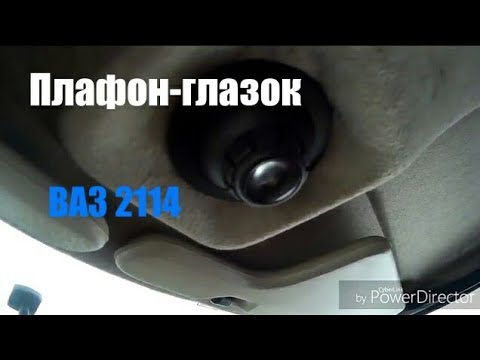

В автомобиле ВАЗ 2114 за освещение салона отвечают два фонаря. Один из них, его еще называют штурманским, отвечает за индивидуальное освещение и расположен в передней части потолка между солнцезащитными козырьками.

Фонарь индивидуального освещения салона ВАЗ 2114

В нем используется лампа А12-4-1 (T4W) мощностью 4 Вт.

Лампа фонаря индивидуального освещения

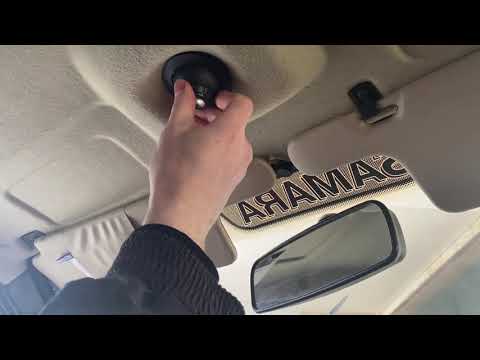

Фонарь общего освещения салона ВАЗ 2114 расположен также на потолке, но немного глубже: между стойками, чтобы освещать весь салон.

Плафон общего освещения салона ВАЗ 2114

В него производитель поставил лампочку АС12-5-1 (C5W) мощностью 5 Вт.

Лампа, используемая в плафоне общего освещения

Обе лампочки обычные, накаливания.

к содержанию ↑

Лада 2114 2008, двигатель бензиновый 1.6 л., 81 л. с., передний привод, механическая коробка передач — электроника

Для просмотра онлайн кликните на видео ⤵

В теории

1. Включение подсветки ног, когда вставлен ключ в замок зажигания. Согласно таблице сигналов, когда ключ вставлен в замок зажигания, то на проводе фишки 9 контакта появляется напряжение 12В. Соответственно, подкидываем провод к 9 контакту фишки и получаем плюсовой провод для подсветки, а массовой провод подкидываем куда удобно. Готово, теперь когда мы вставляем ключ в замок зажигания, у нас загорается подсветка ног. Вытащили ключ – подсветка погасла.

2. При включении плафона, включается подсветка ног. Согласно таблице сигналов, при включенном плафоне, на 8 контакте фишки появляется масса. Соответственно, массовый провод подкидываем к 8 контакту, а плюсовой куда удобно. Готово! При включении плафона салона, у нас загорается подсветка ног. Похлопаем тем людям, которые разбирали пластик и потолок, чтобы сделать подсветку ног от плафона напрямую.

3. Подсветка ног при включенном зажигании. Согласно таблице сигналов, на 13 контакте появляется 12В при включенном зажигании. Соответственно, подкидываем плюсовой провод для подсветки ног к 13 контакту, а массу куда удобно. Все работает.

1 Выбираем подсветку для салона авто

Какая бывает подсветка салона? Приборы могут включаться при открытии дверей или контролироваться водителем с помощью специального пульта. Но самый лучший вариант – это комбинирование приборов. Если выполнить работу с умом, то мы получим неоновое освещение пола, включающееся при открытии двери и диодную подсветку остальной части салона, работающую от блока-коммутатора.

На отечественном рынке существует 2 варианта модернизации подсветки салона автомобиля. Первый – это покупка и установка светодиодной ленты. Главным преимуществом диодной подсветки является простота установки своими руками. Кроме того, она не требует специальных крепежей, а для монтажа достаточно приклеить ленту, идущую в комплекте. Стандартная светодиодная лампа имеет очень маленькие размеры, благодаря чему ее можно закрепить в любом месте. Она идеальна для освещения прикуривателя и других мелких деталей салона авто. Еще один плюс диодной ленты – это отличная ударопрочность и герметичность. Благодаря этому срок ее эксплуатации значительно дольше, чем у других осветительных приборов. Светодиодная лента загорается мгновенно, что дает возможность использовать ее для достижения различных световых эффектов.

Также своими руками можно сделать неоновую подсветку салона. Для нее характерен очень яркий свет, что позволяет осветить большое пространство. Но неоновые лампы достаточно сложны в установке и капризны в эксплуатации. Кроме того, неоновая подсветка зачастую перегорает при частом включении-выключении и практически не выносит малейших механических повреждений.

Lada 2114 2010, engine Gasoline 1.6 liter., 80 h. p., Front drive, Manual — accessories

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

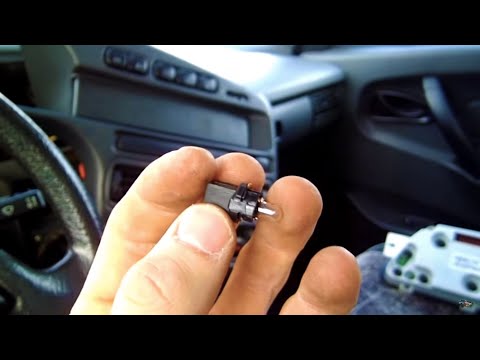

Зачем менять подсветку отдельных кнопок на приборной панели ВАЗ 2114

На ВАЗ 2114 подсветка кнопок управления габаритами, ближним светом, передними и задними противотуманками, а также обогревом заднего стекла с завода имеет зелёный цвет. Со временем такое свечение надоедает многим владельцам и возникает желание его заменить, сделать нестандартным. После принятия решения о подобных доработках нужно определиться: делать эту работу самостоятельно либо обращаться в сервис. Поскольку процесс замены подсветки кнопок не является сложной процедурой, в большинстве случаев автовладельцы проводят подобную модернизацию своими руками.

Почему нет света в салоне ВАЗ 2114: секреты электрика

Система электрооборудования автомобиля ВАЗ 2114 включает в себя целый спектр различных световых приборов.

Условно их можно разделить на такие группы:

• Головной свет;
• Задние фонари;
• Освещение в салоне.

Чтобы водителю было проще ориентироваться на дороге в темное время суток спереди автомобиля в блоке фар установлены галогенные лампы ближнего и дальнего света. В один блок с ними также установлены и лампы поворотников, чтобы при ремонте машины можно было снимать весь блок. Сзади стоит по одному блоку с каждой стороны, которые включают в себя стоп-сигналы, лампы поворотов и лампы заднего хода.

Тюнинг плафона

Ввиду того, что внутреннее освещение салона лампочкой накаливания — не самый лучший в плане яркости и экономичности заряда АКБ вариант, то многие автолюбители прибегают к его тюнингу. Заключается он в том, что выполняется замена плафона освещения салона ваз 2114 на светодиодную подсветку. Для того, чтобы это сделать, нужно будет приобрести специальный плафон со светодиодами (приобрести его можно в автомагазине либо заказать через интернет).

Он отличается от стандартной лампочки такими преимуществами, как:

• возможность выбора режима яркости при помощи одной кнопки;
• наличие системы плавного выключения (затухания) в течение 8 секунд;
• наличие системы самовыключения в течение получаса, если двери машины открыты либо неплотно прикрыты.

Установка

Чтобы установить его вместо стандартного плафона, потребуется:

1. Обесточить бортовую сеть, отключив массовую клемму от АКБ.
2. Снять защитный колпачок-рассеиватель с салонного плафона.
3. Отсоединить провода от контактов плафона.
4. Крестовой отверткой выкрутить 4 самореза, фиксирующих корпус плафона (вместе с основанием) к потолку салона.
5. Демонтировать крышку-рассеиватель с нового светодиодного плафона.
6. Подключить провода к контактам светодиодного осветителя.
7. Смонтировать корпус нового плафона на потолок салона, после чего закрепить его саморезами.
8. Надеть рассеиватель на новый плафон.
9. Подключить минусовую клемму к аккумуляторной батарее.
10. Проверить работоспособность нового тюнингового освещения салона.

Таким нехитрым способом можно своими руками заменить штатную подсветку на более яркую, обеспечивающую полное освещение салона в ночное время и позволяющую выполнять даже самые мелкие операции внутри машины или читать книгу без какого-либо напряжения для глаз.

Кроме этого, такая подсветка практически не разряжает аккумуляторную батарею, благодаря чему ее можно держать включенной практически всю ночь при не работающем двигателе, и не бояться того, что к утру машина не заведется из-за разряженной АКБ.

Тюнинг освещения

Для того, чтобы избавить себя от массы проблем с освещением, можно вместо стандартного плафона установить плафон салона ваз 2114 с настраиваемой светодиодной подсветкой. Такой тюнинг под силам практически каждому автомобилисту — он не потребует ни сложных инструментов, ни больших познаний в области автоэлектрики. Самое главное, что потребуется — это приобрести в автомагазине готовый плафон (стоит он, как правило, в районе 500 рублей).

За эти деньги вы приобретете не просто новый источник света, но и такие плюсы, как:

Установка светодиодного плафона производится в следующем порядке:

Установленная таким образом новая подсветка салона обладает большей яркостью (на максимальном режиме) и сделает ночные поездки более комфортными как для водителя автомашины, так и для его пассажиров.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете почерпнуть из видео ниже:

Доработка света в салоне

Подсветка салона ВАЗ 2114 своими руками может быть переделана и под свои цели и нужды. Самым интересным вариантом считается полный съем штатного плафона, и установка вместо него программируемого аналога вместе с интегрированными светодиодами. Такую модернизацию лучше делать сразу, как только было замечено, что не работает свет в салоне ВАЗ 2114 – зачем чинить уже сломанную старую лампу, если можно вместо нее поставить новую и гораздо лучше.

К тому же новая лампа будет иметь такие функции, которых нет у штатного варианта:

• Возможность выбрать яркость из трех возможных вариантов, регулируется нажатием кнопки;
• Автоматическое отключение через определенное время, если дверь не закрыта до конца или просто открыта. Это не даст посадить аккумулятор за ночь;
• Плавное гашение лампы, выключение происходит в течение 10 секунд.
