Как Проверить Генератор (Авто) | Три Способа Проверки

Для корректной работы авто необходимо регулярно проверять функциональность автомобильного генератора. При выходе из строя данного узла аккумуляторная батарея перестанет получать основное питание. Такое положение дел (когда автомобиль “питается” только от АКБ) приводит к быстрому обесточиванию всей машины.

Как проверить работу генератора

Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания.

Под нормальной производительностью генератора понимается своевременное и полноценное восполнение уровня заряда аккумуляторной батареи, который под нагрузкой уменьшается.  Проверка величины зарядки аккумулятора от генератора проста и может быть выполнена владельцем авто самостоятельно.

Диагностика автомобильного устройства, генерирующего энергию, включает в себя визуальный осмотр агрегата, его элементов и сопутствующих деталей, а также осуществление замеров напряжения и силы тока. Как минимум два раза в год следует проверять натяжение ремня приводов, чрезмерное ослабление которого приводит к уменьшению работоспособности генератора, а иногда может повлечь за собой и поломку устройства. Раз в год можно осуществлять проверку элементов оборудования — креплений, диодного моста, регулятора напряжения и других. Гарантией отсутствия проблем будет и своевременное обслуживание аккумулятора — чистка клемм, добавление дистиллированной воды.

Диагностика таких показателей, как напряжение, сила тока, сопротивление, необходима также два раза в год. Для её осуществления вам понадобятся специальные приборы — вольтметр, мультиметр или нагрузочная вилка.

Устройство генератора

Шкив передает энергию от двигателя к валу при помощи ремня.

Крышки на корпусе нужны для размещения опор ротора, установки узла на моторе и крепления статора. Задняя крышка нужна для щеточного узла и выходов для питания электрического оборудования. В статоре производится мощность за счет трехфазной обмотки. Ротор – вал из стали с двумя втулками. Выводы этой обмотки связаны с медными кольцами. Регулятор стабилизирует напряжение при разных факторах:

• скачках электронагрузки;
• дельты частоты вращения ротора;
• изменений температуры в природе.

Щеточный узел – пластиковый элемент с прикрепленными к нему щетками, взаимодействующими с кольцами ротора. Также в состав электрогенератора входят шесть диодов (три в “-” и три в “+” теплоотводы).

Устройство и общий принцип работы[править | править код]

На первых автомобилях применяли коллекторные генераторы постоянного тока, коллекторный узел которых требовал постоянного контроля и частого обслуживания и, вдобавок, серьёзно ограничивал ток нагрузки. Появление мощных диодных выпрямителей, вначале селеновых, а позднее кремниевых, позволило использовать на автомобиле синхронный генератор переменного тока, несравнимо более надёжный и примерно втрое менее тяжёлый/материалоёмкий при той же мощности и более стабильном выходном токе.

В современных автомобилях применяются синхронные трёхфазные электрические машины переменного тока, а в выпрямителе применяют трёхфазный выпрямитель по схеме Ларионова.

Чтобы генератор после пуска двигателя отдавал ток в нагрузку, необходимо обеспечить питание обмотке возбуждения. Это происходит при повороте ключа замка зажигания в рабочее положение. Ток в обмотке возбуждения управляется стабилизатором напряжения, который может быть выполнен в виде отдельного узла или встроен в щёточный узел генератора. В подавляющем большинстве современных генераторов стабилизатор напряжения (СН) питается от отдельной секции выпрямителя. Ротор генератора приводится от коленвала через шкив от клинового ремня. Создаваемое обмоткой возбуждения электромагнитное поле индуцирует электрический ток в фазовых обмотках статора.

Из-за нестабильности частоты вращения двигателя и частых скачкообразных изменений нагрузки необходима стабилизация выходного напряжения генератора, её обеспечивает стабилизатор напряжения путём изменения тока возбуждения генератора.

Напряжение бортовой сети при работающем генераторе и исправном регуляторе напряжения поддерживается на уровне 13,9 — 14,5 В. Это напряжение необходимо для обеспечения прохождения тока заряда через аккумуляторную батарею, при этом необходимо обеспечить некоторое превышение совместного электрохимического потенциала всех пластин всех банок, иначе автомобильный аккумулятор не будет заряжаться.

На автомобилях и автобусах с мощными дизельными двигателями используются мощные автомобильные стартеры. Для обеспечения мощности без повышения потребляемого тока используется повышенное напряжение бортовой сети — 24 Вольта. Устанавливаются соответственно 24-вольтовые (номинально 28,4 Вольта) генераторы.

На старых автомобилях и мотоциклах напряжение в бортовой сети составляло 6 Вольт, генераторы тоже были 6-вольтовые, как правило, трёхщеточные постоянного тока с реле обратного тока (ГАЗ-67Б, Москвич-400, ЗИС-110).

Какое напряжение генератора считается нормой?

Чтобы проверить напряжение генератора, необходимо завести мотор и отключить всю нагрузку. В этом случае мультиметр должен показывать 14.3 -15,5 Вольт (смотрите видео в конце статьи). Допускается отклонение на 0,1 Вольта в одну и другую сторону.

После этого необходимо поочередно подключать потребителей и проверять напряжение генератора.

В идеале оно должно «подсесть» где-то на 0,2 Вольта при включении каждой новой нагрузки. При этом общее U не должно опуститься ниже уровня 12,8 Вольт. В противном случае АКБ разрядится.

Какая зарядка должна идти на аккумулятор с генератора

Традиционно считается, что 13,5—14,5В должен выдавать генератор на АКБ и этого совершенно хватает для восполнения затрат аккумуляторной батареи.

Стоит учитывать, что использование на автомобиле батареи большей мощности, чем рекомендует изготовитель, требует и установки более производительного генерирующего устройства.

Необходимо учесть ту нагрузку, которую должен выдерживать генератор — она высчитывается по максимальным показателям всех электроприборов и систем авто.

Не стоит забывать, что зарядный ток от устройства, генерирующего энергию, позволит завести машину в холодное время года. Для того чтобы не возникало проблем с заводом автомобиля, мы рекомендуем приобретать генерирующее оборудование, ток заряда которого будет составлять примерно 10% от ёмкости источника питания. То есть для аккумулятора  в 100 А/ч необходим генератор, который сможет выдать 10А. Обратите внимание, для многих машин оборудование в 100 ампер будет работать на пределе своих возможностей, потому что энергопотребление автомобильной системы в районе 80 ампер. Поэтому выбор источника, генерирующего энергию, должен учитывать и ёмкость АКБ, и потребление в сети.

Про регуляторы

Конструктивно таблетки, контролирующие напряжение в генераторе, способны повышать ток до 13.6 вольт. Известно, что существует две схемы подключения регулятора: старая и новая.

Старая схема – это более надежный вариант, не слишком повышающий напряжение, но и не позволяющий ему опускаться до критичных значений. А вот новая – хотя она полностью скопирована со старой, имеет много недостатков.

Регулятор трехуровневый

Хронический недозаряд АКБ – это именно тот самый недостаток новой схемы. Проблематичным становится запуск двигателя в холодное время года. Владельцам приходится ставить предпусковые подогреватели или придумывать что-то еще.

Некачественные регуляторы заставляют АКБ поглощать энергию только летом, т.е, при плюсовой температуре. Зимой же, особенно если совершать короткие пробеги на авто, батарея не успевает прогреваться, хотя бы до 0, и периодически разряжается.

Опытные автомобилисты рекомендуют зимой проезжать не меньше 20-30 минут, чтобы восстановить АКБ.

Итак, как же решается проблема? Очевидно, что наилучший вариант – повысить напряжение в бортовой сети, а как это сделать? Необходимо заставить таблетку «поверить», что якобы в сети низкое напряжение. Тем самым, мы добьемся того, что ген будет выдавать недостающий вольтаж.

Низкое напряжение в бортовой сети автомобиля может быть вызвано наличием большого количества потребителей. Например, если используется мощная акустическая система с сабвуфером и усилителем, спады напряжения неизбежны.

Вместо диода использовать можно также специальные регуляторы, которые выдают три значения вольтажа, в зависимости от температуры воздуха: 13.2, 13.9 и 14.5 вольт. Получается три режима: летний, весна/осень и зима.

Рекомендуем к просмотру таблицу, где приведены данные о нормальном заряде АКБ и стандартной работе генератора.

Степень заряженности АКБ	Заряжать АКБ зарядным устройством	Работа генератора
12,72 вольт — 100%	Если ЭДС— меньше 12,6 В	норма — от 13,6 В — до 14,4 В
12,50 вольт — 75%	Uнагрузки —меньше 9 В ( нагрузочная вилка)	меньше 13,6 В – недозаряд(плохо)
12,35 вольт — 50%	Плотность электролита— меньше 1,25г/см	больше 14,4 В – перезаряд. (тоже плохо)
12,10 вольт — 25%

Эффективность диода, повышающего напряжение в бортовой сети, не подлежит сомнениям. Так делают почти все опытные автомобилисты, владельцы отечественных моделей. После этого, машина будет легко запускаться не только летом, но и зимой. Высокий ток – четкая зарядка.

Читать далее: Краскопульт для жидкой резины — виды и характеристики

Причины выхода из строя

При появлении признаков, описанных ниже, проведите диагностику. Ее можно провести самостоятельно или отдать машину в автосервис. Для определения причины сбоя нужно специальное оборудование. Если вы решили разбираться сами, освойте тестер-мультиметр.

Пять возможных источника трудностей описаны ниже:

• клин подшипников (смазка израсходована, иногда рвется ремень – понадобится заменить или перебрать агрегат);
• обмотка прогорела (частая причина – реагенты, которыми обрабатывают зимние дороги);
• клин щеток (причина – износ графитовые сердечники);
• неисправно реле регулятора (этот элемент препятствует избыточному заряду АКБ и стабилизирует напряжение);
• сломан диодный мост.

Мощность генератора

Ребят вопрос то элементарный, достаточно вспомнить школьную формулу: P = I * U (мощность = сила тока умножить на напряжение).

Теперь вспоминаем напряжение в бортовой сети автомобиля, зачастую оно равняется 13,8 – 14,2В.

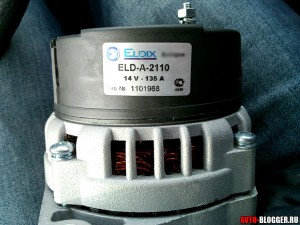

Также не трудно найти марку своего генератора, и узнать его характеристики, а именно силу тока которую он может выдавать. Зачастую на современных машинах, она колеблется от 80 до 140 Ампер.

Для примера возьмем среднюю величину в 100Ампер.

Тогда получается 13,8В Х 100А = 1380Ватт или 1,38 Квт, это и будет являться мощностью вашего генератора.

Этот показатель является пиковым для вашего автомобиля!

Однако стоит помнить еще об одном — об оборотах двигателя. Генератор вырабатывает свою пиковую мощность только при определенных оборотах шкива (который связан с двигателем).

«Пиковое значение» (в нашем случае в 1,38КВт) зачастую проявляется только от 2500 оборотов и выше. НА ХОЛОСТЫХ ОБОРОТАХ мощность куда ниже. Так на 800 – 1000 оборотах она будет примерно 75% от максимальной. Если ее определить в нашем случае, то 1380 Х 75% = 1035Ватт.

Запомните, для определения электрической мощности вашего генератора, нужно помнить про напряжение (оно почти на всех машинах около 13,8В) и про силу тока вашего генератора (колеблется от 80 до 140Ампер при определенных оборотах двигателя).

Все эти характеристики указывает производитель чуть ли не в инструкции к автомобилю.

Электросхема подключения генератора

Генератор – это основной элемент конструкции, который служит для преобразования механической энергии в электрическую. Шкив, расположенный на его валу, получает вращение от коленчатого вала двигателя. Электросхема зарядки генератором аккумулятора включает в себя следующие элементы:

• АКБ;
• генерирующее устройство;
• блок предохранителей;
• ключ зажигания;
• приборная панель;
• блок выпрямителей;
• диоды.

Принцип действия: при включении зажигания «плюс» «отправляется в путь», минуя предохранители и диодный мост, поступает на «минус». Далее положительный заряд перемещается на обмотку генератора, при этом шкив вращается, как и якорь, – благодаря явлению электромагнитной индукции образуется ток.

Признаки неисправности генератора

В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

• световая индикация аккумуляторной батареи на панели приборов;
• нестабильная работа АКБ (её выкипание или недозаряд);
• различная интенсивность света фар;
• посторонние звуки со стороны генератора.

Если вы заметили некорректную работу автомобиля, то, возможно, ток зарядки аккумулятора от генератора недостаточен.

Все неисправности электротехнического оборудования, к которому относится генерирующее энергию устройство автомобиля, являются механическими (деформация или поломка креплений, корпуса, нарушение работы подшипников, прижимных пружин, ремня привода и др.)  или электрическими (обрывы обмоток, неисправности диодного моста, выгорание или износ щёток, замыкания между витками, пробои и пр.).

Не стоит списывать неработающий генератор со счетов: узнайте, есть ли ремкомплекты и запасные части. По возможности замените их. Если вы не можете самостоятельно осуществить ремонтные работы, то отдайте генератор в мастерскую. Многие умельцы сумеют восстановить  агрегат без лишних затрат и в кратчайшее время.

Однако отдельные поломки требуют покупки нового устройства, генерирующего электроэнергию. Например, выходящий из строя подшипник, который впаян в корпус генератора не подлежит восстановлению или замене в большинстве случаев.

Помните, что поломка этого узла может быть вызвана не только износом и коррозией, но и плохим качеством элементов, комплектующих; чрезмерная нагрузка; внешнее воздействие солей, жидкостей, температур.

Литература[править | править код]

• Корягин А. П., Соловьёв Г. М. Устройство, обслуживание и правила движения автомобилей. Военное издательство Министерства обороны Союза ССР, Москва, 1957 год.
• Краткий автомобильный справочник, Государственный научно-исследовательский институт автомобильного транспорта, Москва, 1983 год.
• В. И. Василевский, Ю. А. Купеев. Автомобильные генераторы Москва, Транспорт, 1978 год
• М. М. Томушев. Устройство автомобиля Москва, Машгиз, 1962 год
• Корниенко С. В. Ремонт японского автомобиля. — Москва: АСТ Астрель, 2001. — С. 255. — 144 с. — ISBN 5-17-005450-5.

Другие причины низкого напряжения

Не всегда малая разность потенциалов в системе связана с поломкой генератора или плохим аккумулятором. Если диагностика этих элементов не выявила никаких неполадок, то стоит обратить своё внимание на следующее:

• состояние клемм аккумулятора — плотность примыкания и оксидация;
• проблемы электропроводки — окисление, нарушение её целостности;
• выходные контакты к электроприборам;
• правильно подобранные энергопотребители.

Каждый контакт должен быть плотно примыкающим и целостным, то есть необходимо отсутствие образований (например, сульфации), которые будут нарушать прохождение тока. Неправильное соединение контактов приводит к ускоренному разряду батареи даже на незаведенной машине.

Чтобы улучшить примыкание элементов электросистемы автомобиля, необходимо зачистить все контакты и восстановить целостность проводов с помощью их замены или соединения и обмотки изоляционной лентой.

В заключение хотелось бы повторить, что устойчивая работа автомобиля требует постоянного контроля всех элементов, а особое внимание должен привлекать генератор. Аккумулятор заряжается от него и обеспечивает электричеством целую автомобильную систему. Обращайте внимание на все элементы: щётки генератора, контактные кольца, регулятор напряжения, обмотку оборудования.

Самые корректные замеры следует осуществлять при полной заряженности батареи и в различных режимах. Помните, что производитель привязывает характеристики генератора к количеству оборотов двигателя — именно они помогают вырабатывать определённый ток.

Подробное видео, как проверить генератор:

У вас есть опыт диагностики генератора и решения проблем в электрической системе автомобиля? Поделитесь, пожалуйста, вашим опытом и мнением с нашими читателями в комментариях. Если у вас есть вопросы по затронутым темам, мы будем рады на них ответить.

Примечания[править | править код]

Ссылки[править | править код]

• Генераторные установки переменного тока (Реферат)
• Инфографика: неисправности генератора
• Владислав aka PRO, «На зарядку становись!»

Проверка обмоток возбуждения

Чтобы проверить исправность обмоток возбуждения автомобильного генератора, предварительного необходимо снять регулятор и щеткодержатель, чтобы получить доступ к контактным кольцам. Для диагностики потребуется омметр, щупы которого следует прикладывать к контактным кольцам генератора. В результате проверки сопротивление должно находиться на уровне в 5-10 Ом. Также необходимо убедиться визуально, что отсутствуют обрывы в обмотке.

Для диагностики замыкания обмотки возбуждения «на массу» потребуется соединить один щуп омметра с любым контактным кольцом, а второй приложить к статору генератора. В результате измерения на экране должно отображаться бесконечное сопротивление.

При диагностике генератора также необходимо осмотреть его на наличие механических повреждений. По результатам всех проверок определяется целесообразность ремонта прибора или его замены новым.
