Как снять подсветку багажника ваз 2115

Свет в багажнике ваз 2114 своими руками Ваз 2114 подсветка багажника заводская. Как сделать дополнительное освещение багажника ваз Освещение багажника

Подсветка ваз 2114 — что нужно для доработки

Как было сказано выше, «родная» подсветка оставляет желать лучшего, и для полноценного пользования багажником в ночное время нужно сделать ее модернизацию. Последняя заключается в установке новых осветительных элементов и легкой модернизации бортовой электрической сети.

Для нее потребуются:

• • концевой выключатель (концевик);
  • кнопка (либо тумблер) с подсветкой;

• электрические провода;
• предохранитель на 5 Ампер;
• термоусадочная трубка;
• светодиодная лента (1 метр).

Кроме этого, потребуется и номинальный набор инструментов, а именно:

• пассатижи;
• нож;
• кернер;
• напильник;
• электродрель с набором сверл.

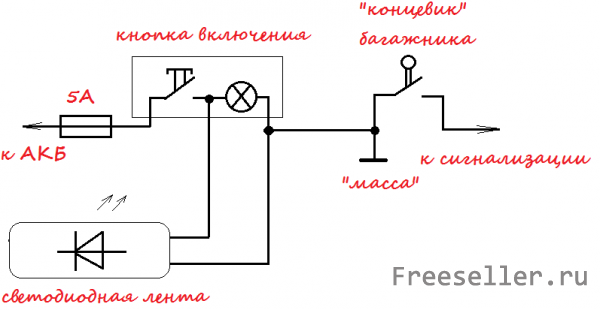

Установка альтернативного освещения в багажник будет осуществляться по следующей схеме:

Стоит отметить, что существует несколько способов запитать указанную схему к «плюсу» (и если вы думаете над тем, как сделать подсветку багажника ваз 2114 максимально удобной, то над этим вопросом стоит подумать внимательно):

1. Подключиться к габаритным огням.
2. Подключиться к какому-либо устройству в передней панели.
3. Подключиться к плюсу самой АКБ.

Выбрав подходящий именно для вас способ, можно переходить к монтажу новой системы.

Наиболее подходящим, хотя и чуть более сложным вариантом является подключение прямо к плюсу аккумулятора. Подключение к плюсу габаритов хоть и является популярным у автомобилистов, но будет требовать предварительного их включения перед открытием багажника, что на практике не всегда удобно.

Свет в багажнике ваз 2114 своими руками

Самый распространённый и недорогой вид тюнинга автомобиля — это подсветка багажника при помощи светодиодных лент и светодиодов. Таким образом вы сможете выделиться среди сплошной массы городского автомобильного потока. Как же грамотно подсветить багажник, салон или колёса, и что для этого потребуется?
Подсветка багажника — это не только элемент тюнинга, но и дополнительно освещение

Светодиоды стали популярными благодаря их влагостойкости, маленьким размерам, доступной цене и продлённого срока эксплуатации. Современные автомобили уже выпускаются с предустановленными светодиодами в лампах фар, таких же ярких, как и ксеноновые лампы. Если в вашем автомобиле светодиодов нет, вы можете самостоятельно их установить, ведь в продаже появились комплекты из светодиодов с контроллерами. Управлять ими удобно из салона, переключая светодиоды, расположенные в разных локациях автомобиля, или же меняя их цвет.

Итак, для подсветки багажника достаточно купить комплект светодиодов, но можно обойтись гибкой светодиодной лентой:

• Светодиодный комплект с дистанционным управлением. Эта система разработана для монтажа в электронную схему автомобиля. Простота установки позволяет подключить светодиоды даже новичку, поскольку к комплекту обычно прилагается схема монтажа. Если вы расширите зону подсветки, вам придётся докупать диодную ленту и тумблера.
• Светодиодная лента. По стоимости она дешевле комплекта. Вам придётся правильно измерить длину полосы, чтобы её хватило на все освещаемые места и не пришлось докупать отдельные куски. К ленте купите тумблеры для отключения подсветки в запланированных местах или изменения цвета. Если вам нужны светодиоды двух цветов, придётся приобрести две полосы двойной замеренной длины. Желательно, чтобы лента была влагоустойчивой и в силиконовой оболочке.

Ваз 2114 подсветка багажника заводская. Как сделать дополнительное освещение багажника ваз

Освещение багажника автомобиля ВАЗ 2112 работает от габаритов но оно тусклое и плохо освещает багажник. В данной статье мы займемся установкой второго светильника в багажник. Для того, чтоб сделать этот тюнинг, нам необходим питание с напряжением 12 вольт. Сначала нужно проверить нет ли в салоне багажника ВАЗ 2112 уже подведенного источника питания, к примеру, от сигнализации, усилителя и т. п.

Если нет, то ближайший провод с напряжение в 12В находится в плафоне освещения, он имеет красно-белый цвет. Кроме этого можем за питаться от часов или прикуривателя. В нашем случае мы берем питание с салонного плафона освещения.

Провод протянем по крыше, для этого придется открепить заднюю часть обивки крыши и вывести провод за пластмассовую декоративную стойку. Массу можно брать где угодно.

Дополнительный свет нужно сделать так, чтобы можно было снимать полку:

• 1-ый метод — делаем гнездо и выключаем его во время снятия полки
• 2-ой метод — упрощаем подключение контактов, создаем некоторое подобие контактной группы.

Для того, чтоб довести проводку к контактам скрытно, делаем отверстие в уголке крепежной петли боковины и подтягиваем провода с внутренней стороны, за обшивкой. Как вариант, берем плюс с усилителя, и используем предохранитель, а минус сажаем на провод концевика. Выходит, что когда мы открываем багажник — свет включается, а когда закрываем — выключается.

Вместо простой лампочки можно взять светодиодную ленту. Освещение включится при поднятии крышки багажника, также ставим переключатель, который будет отключать свет при открытом багажнике.

Оклейка пластиковой обшивки и крышки багажника

Прежде чем приступить к непосредственной шумоизоляции багажника ВАЗ 2114, необходимо снять все обшивки и очистить их от жира, пыли, грязи и антикоррозийной обработки с помощью обычных тряпок, пылесоса и Уайт-Спирита. Затем на обшивку приклеиваются небольшие кусочки шумоизолирующего материала. Стоит обратить внимание на то, что особо увлекаться этим не стоит, так как готовая конструкция получится тяжёлой.

Далее вся поверхность обшивки, как места для запасного колеса и багажника, так и его крышки, обклеивается звукопоглощающем материалом, а именно Битопластом или Акцентом. Вокруг запаски лучше всего использовать Сплен, так как он не аккумулирует влагу. Кроме того, вибропоглащающий материал нужно наклеивать с небольшим запасом, так как в последующем он обрезается наравне с кромкой обшивки.

Подсветка багажника ВАЗ 2114: модернизируем заводской вариант

Не будет ошибкой сказать, что подавляющее большинство автомобилистов не довольно тем, как выполнена подсветка багажника ваз 2114. Несмотря на то, что формально она присутствует, на деле освещение от нее оказывается очень тусклым. Найти при нем что-то в багажнике, особенно в темное ночное время, возможно разве что на ощупь.

По этой причине многие владельцы 14-й модели прибегают к самостоятельной модернизации освещения. О том, что для этого потребуется и о том, как своими руками сделать новую подсветку, мы и поговорим сегодня.

Архив объявлений

Смотрите все объявления в архиве

Замена жгута проводов в задней части автомобиля

Инструкция на автомобиль предупреждает, что суровые климатические условия эксплуатации негативно воздействуют на электрические компоненты автомобиля. И одними из первых страдают электрические разъемы и провода. А поскольку цена деталей невелика, то автовладелец может заменить:

1. Развалившуюся клеммную колодку;
2. Провод с нарушенной изоляцией;
3. Разрешенные к установке узлы и приборы с других моделей семейства ВАЗ.

Схема электропроводки на ВАЗ 2112 – жгут и разъемы задней части автомобиля

Совет: для этого нужна схема проводки ВАЗ 2112 с расшифровкой, чтобы четко понимать, какая электрическая цепь и за что отвечает, и чем управляет.

Как Открыть Багажник На Ваз 2110

Изучаем конструкцию и возможные виды тюнинга багажника автомобиля ВАЗ 2110

Приобретая транспортное средство, собственник немало внимания уделяет багажному отделению.

Описание багажника

Конструктивно багажник на ВАЗ 2110 представляет собой ограниченное пространство в кормовой части кузова автомобиля, выделенное для перевозки грузов, водительского ЗиПа, запасного колеса и личных вещей собственника транспортного средства. Эта полость в кузове автомобиля сверху закрывается крышкой багажника, которая является цельнометаллическим кузовным элементом, а пружина багажника предохраняет изделие от деформации и компенсирует ударное действие при закрывании.

Что любопытно, пружина багажника встречается в специализированных магазинах автозапчастей под названием торсион багажного отделения, по креплениям подходит для установки на иномарки (Шевроле Ланос), активно пользуемые на территории Российской Федерации.

В качестве запирающего устройства применяется замок багажника, действие которого основано либо на механическом, либо автоматическом запирании изделия. В ВАЗ 2110 электропривод багажника может быть установлен в качестве штатного замка запирания.

Элементом открывания служит кнопка багажника, схема подключения которого расположена ниже

Теперь неопытным автолюбителям, наверное, понятно, как открыть багажник и их действия при закрывании этого элемента. Принцип действия этого компонента основан на следующей схеме: от предохранительного устройства блока монтажа ток транслируется к переключателю, который находится на приборной панели слева. При переключении в рабочее положение подается импульс на моторедуктор, который с помощью тяги перемещает блокировочный рычаг багажного замка и открывает его.

Этот механизм аналогичен устройству, используемому в дверных замках десятки. При несрабатывании электропривода багажника требуется провести проверку предохранительного устройства и контакт массы проводки черного цвета, идущей от моторедуктора.

Правда, при этом не открывается багажник, если крышка изделия находится в закрытом состоянии. Это изделие не ремонтируется, а заменяется на другой механизм.

В багажнике ВАЗ 2110 предусмотрен лючок с внутренней стороны, который открывается со стороны багажного отделения и предназначен для открывания при необходимости перевозки изделий, негабаритных по длине.

Крышка багажника 2110

Доработка крышки багажника 2110

.

О том как открыть багажник на ваз 2110

Если у вас возникла подобная ситуация и ваш багажник

не открывается с кнопки в салоне,но открывается с.

Штатное багажное отделение по конфигурации крышки багажника десятки, цена на которую приемлема, отделывается специальным уплотнителем, который весит в демонтируемом состоянии около 1 кг, и ориентировочно имеет размеры 1570x30x30 мм. Иногда так случается, что в автомобиле ВАЗ 2110 вода в багажнике, а водитель не знает причину ее появления. Здесь, безусловно, надо смотреть герметичность уплотнительной прокладки.

Полезный объем багажника ВАЗ 2110, в зависимости от модификации десятки составляет величину в пределах от 430 до 450 л при средних размерах багажника 14500х8600х5000 мм. Световое обеспечение багажного отделения или освещение багажника, входит в общую схему электрооборудования транспортного средства. В автомобиле ВАЗ 2110 подсветка багажника монтируется на полке изделия.

Установленная крышка багажника на десятке, имеет увеличенную кормовую часть, что дало возможность панель задка изготовить ниже. Это позволило осуществлять погрузку и разгрузку транспортного средства более комфортным действием.

На этом компоненте багажника ВАЗ закреплена накладка крышки в виде светоотражательного элемента и другая оснастка экстерьера десятки.

Необходимо добавить, что первые партии крышек багажника автомобиля Лада дестяой модели были оборудованы технологическими отверстиями под спойлер крышки багажника, который выполняет важную функцию.

ЭТО ИНТЕРЕСНО: Полярность аккумулятора форд фокус 2

Такой спойлер крышки багажника снижает вихревые потоки при отрывании струи воздуха от кузовных элементов и при этом уменьшается встречное сопротивление воздушных масс. Эта накладка на багажник, кроме улучшения аэродинамики транспортного средства, придает еще стильный вид экстерьеру автомобиля.

Самостоятельное подключение электронной кнопки открытия багажника можно проделать, используя схему открывания багажника, которую можно посмотреть ниже

Реле с пяти контактами обеспечивает работу активационного элемента в режиме втягивания. Однако, если поменять в электропроводке провода синего и зеленого цвета, то схема будет работать на выталкивание активатора.

Вариантов тюнинга багажника в Сети достаточно много, рассмотрим самый распространенный из них оформление багажного отделения из фанерных листов. Необходимо определится с внутренним оформлением этого отсека салона, какой будет пол багажника, сабвуфер и т.д. Места крепления должны быть сделаны потайными, чтобы их не было заметно. Нарисовав чертеж будущего багажного отделения, из картона вырезаем лекала для компонентов интерьера этого отсека.

После этого фигурной электропилой (лобзиком) вырезаем из фанеры составные части вновь создаваемого багажника десятки и компонуем из элементов готовое изделие. Рекомендуется для длительного использования обработать фанерные изделия олифой.

На заключительной стадии работ по тюнингу багажника требуется сделать перетяжку изделия. Материалом для производства работ может послужить любая основа по вкусу собственника автотранспортного средства, для простоты выбираем карпет или заменитель кожи. Перетяжка осуществляется либо наклеиванием лицевой и изнаночной стороны на фанерный каркас, либо применить степлер с закрепительными скобами.

Тюнингованный багажник ВАЗ 2110 несколько меньше штатного изделия, но он стильный и приносит дополнительную пользу, участвуя в шумоизоляции своими руками, которая заметно облегчает процесс вождения автомобиля.

Источник: https://vivauto.ru/kak-otkryt-bagazhnik-na-vaz-2110/

Освещение в багажнике на примере Лада Самара

Вопрос освещения багажника автомобиля ВАЗ 2114 решена очень слабо, согласно руководства по эксплуатации при включенном габаритном освещении и открытой двери задка, багажник освещается лампами подсветки номерного знака. Однако, направление свечения не охватывает багажное отделение желаемым образом. Поэтому я решил сделать принудительное освещение от кнопки.

Для этого потребовались:

1. кнопка с индикацией — 1шт.;
2. лента светодиодная влагозащищенная 120 св.д/м — 1м.;
3. отрезки проводов;
4. термоусадочная трубка;
5. отрезок гофрированной трубки;
6. предохранитель 5А.

Подготовка к монтажу

Приобретаем комплект замка. Производителей автозапчастей на рынке сейчас очень много, а различий между комплектами особенных нет. Важно чтобы на устройство имелся гарантийный талон и инструкция по эксплуатации и подключению. Также в коробке вы обнаружите:

Дополнительно вам нужно запастись набором стандартных инструментов: плоскогубцы, шуруповерт, отвертки, мультиметр, дрель с твердосплавным сверлом. Помимо стандартных приспособлений сразу же докупите дополнительных проводов, вполне возможно, что длины тех, которые вы обнаружите в коробке, вам не хватит. Также пригодится черная термостойкая изолирующая лента, гофрированные трубки, клипсы для крепления обшивки, так как очень часто обшивка элементов автомобиля крепится на одноразовые.

Важно! Обязательно проверьте наличие и правильность заполнения гарантийного талона на купленное устройство. Вне зависимости от того кто выполнил установку, вы или сервис, в течение года вы имеете право на бесплатный ремонт.

Как установить освещение в багажник своими руками

Подготовив все необходимое, перейдем к главному вопросу — как сделать свет в багажнике ваз 2114 самостоятельно. Первое, что потребуется — это выбрать место для светодиодной ленты. Здесь все зависит от ваших предпочтений и фантазий — ее можно смонтировать как в глубине багажнику, так и с его ближнего края. Идеальным вариантом для фиксации ленты будет двусторонний скотч.

Далее устанавливаем в багажнике кнопку для принудительного включения и отключения освещения (если существует большое желание, можно установить ее и внутри салона). Перед кнопкой следует установить предохранитель на 5 Ампер — он поможет защитить электрическую цепь от перепадов, а светодиодную ленту — от перегорания.

После того, как кнопка зафиксирована, подключаем к ней «плюсовой» провод (его придется пропустить через салон и завести в багажник). Далее, соединяем при помощи провода положительный выход кнопки и «плюс» светодиодной ленты.

Выполняя монтаж, очень внимательно следует подойти к полярности светодиодной ленты — ее плюс и минус указаны небольшими значками. Подключив ленту неправильно (минусом к плюсу и наоборот) можно вызвать ее выход из строя.

Минус светодиодной ленты соединяем с третьим выходом тумблера и подключаем их к концевику. При этом, концевик багажника ваз 2114 должен быть соединен одновременно и с проводом, идущим от светодиодной ленты, и с «массой». Для того, чтобы было проще в этом разобраться, достаточно еще раз посмотреть на схему, которая была приведена выше.

Второй выход концевика трогать не нужно — он по умолчанию идет к сигнализации. Таким образом, при открытии багажника освещение будет включаться, а при закрытии — выключаться (но, при желании, свет всегда можно будет включить и выключить вручную, при помощи установленной для этого кнопки).

Установка нового освещения багажника по указанному плану имеет целый ряд преимуществ:

• бюджетность (по-сути, приобрести нужно только тумблер (кнопку) и 1 метр светодиодной ленты);
• экономичность (работающая подсветка практически не нагружает бортовую сеть);
• возможность принудительного включения/выключения подсветки;
• безопасность (подключая новую цепь, как и советовалось выше — прямо от аккумуляторной батареи, вы избежите увеличенной нагрузки на уже существующие цепи других электрических бортовых приборов).

Кроме этого, новая светодиодная подсветка позволит равномерно осветить весь объем багажника мягким, приятным для глаз светом, при котором будет легко найти нужные вещи даже в самое темное время суток.

Лада 21099 › Бортжурнал › Подсветка багажника на VAZ 21099 (все семейство SAMARA в целом)

В очередной раз, когда полез ночью в багажник и начал подсвечивать себе фонариком, задумался: ведь на нормальных автомобилях есть подсветка, а тут что? Не нормальный автомобиль, что ли?

Чтобы сотворить подсветку, которая будет работать при открывании двери (совместно с плафоном освещения салона), нужно будет приобрести: *провода; *клеммы «мама» маленькие (я чессна названия не помню); *концевик (если у вас его нет, у меня уже стоял); *кнопка с фиксацией положения; *2 плафона подсветки номера старого образца (у них корпус еще резиновый, это хорошо).

Некоторым товарищам везет, у них дырдочка под плафон с завода есть (насколько я понял, это инжекторные 99, которые ЗАЗ 21099 :)). Там все просто: провода протянул, подключил и жизни радуешься. Пример из интернета:

Откуда тянуть провода? Из салона, конечно. Я врезался в плюс плафона освещения (средний контакт на клемме), НО ТАК ДЕЛАТЬ НЕ СОВЕТУЮ! Гораздо проще и безопаснее переобжать клемму и вставить ее обратно в разъем. Пожалуйста, не повторяйте мои ошибки, я баклажан

Сборка готовой конструкции

После всех вышеперечисленных действий обшивки можно устанавливать обратно на место в той последовательность, в которой они разбирались. Такие манипуляции, проделанные с багажником ВАЗ 2114 и его крышкой, способны в значительной мере уменьшить проникновение звука, который поступает в салон машины сквозь заднюю стенку транспорта, а также от задних колёс.
