Расчет производительности форсунок

Стандартное давление, на которое рассчитаны большинство форсунок — 3 Бара. Однако если изменить давление в топливной системе, то автоматически изменится и расход топлива, проходящего через форсунку. Это наиболее простой метод увеличения ее производительности.

Для начала определимся с понятиями. Статическая производительность форсунок — это количество топлива, которое протекает через полностью открытый ее канал за единицу времени при определенном давлении. Единица измерения этой величины — грамм в минуту (г/мин). Для того, чтобы перевести значения из g/min в cc/min необходимо воспользоваться значением плотности бензина, которая зависит от октанового числа. Так, для А76 — 0,730 г/см³, АИ92 — 0,748 г/см³, АИ95 — 0,758 г/см³, АИ98 — 0,780 г/см³. Указанные величины в таблицах производители приводят для давления 3 кгс/см², если не обозначены другие условия, а плотность топлива ~0,755 г/см³ (среднее при нормальных условиях).

При подборе форсунки по производительности необходимо выбирать модель, которая будет на 10…15% больше от рассчитанного значения. При этом желательно, чтобы ее динамический диапазон, то есть время открытия, было минимальным, а линейный диапазон работы — как можно более широким. Также необходимо выбирать форсунку с максимальным количеством отверстий. Чем их больше — тем лучше. Если в форсунке много отверстий — это повышает динамические характеристики автомобиля, а также уменьшает расход топлива.

Что касается динамической характеристики форсунки, то под этим определением понимают время задержки открытия форсунки при данном напряжении в электросети автомобиля. Эту величину необходимо настраивать с помощью ЭБУ под конкретные условия работы. Кроме этого, она будет работать по-разному и при разных режимах работы двигателя.

Форсунки также выбираются по внутреннему сопротивлению. Они бывают низкоомные и высокоомные. В первом случае значение электрического сопротивления будет находиться в пределах 3…6 Ом, а во втором — 12…16 Ом. Однако у некоторых моделей могут быть и другие значения.

Однако при выборе форсунок необходимо исходить не только из предполагаемой мощности двигателя. Дело в том, что с большой долей вероятности вам придется заменить и топливный насос, поскольку производительности старого вам может не хватить. В режимах городской езды машина вам может это простить, но если вы выедете на трассу, и будете ехать на большой скорости, то велика доля вероятности выхода форсунок или бензонасоса из строя. Это происходит из-за значительного обеднения смеси на высоких оборотах.

Далее приводим для вас методики расчета производительности форсунки и соответствия топливного насоса. В отличие от большинства приведенных в интернете алгоритмов, в данных методиках учитывается массовый расход воздуха, коэффициенты запаса и другая информация, необходимая для правильного выбора оборудования.

Учет массового расхода воздуха (далее МРВ), используемого двигателем, позволит нам понять, сколько топлива расходует установленная на данный момент форсунка. Эти данные необходимы, во-первых, для дальнейшего подбора новой форсунки, а во-вторых, для проверки соответствия установленного топливного насоса. Ведь зачастую при установке новой форсунки мощности старого насоса может попросту не хватить.

Состав смеси для обычного атмосферного мотора обычно находится в пределах 12…12,5. При этом также нужно взять запас прочности по форсункам с коэффициентом 1,1…1,15. Для турбированных двигателей состав смеси будет около 11,5, коэффициент запаса прочности форсунок — 1,15…1,2.

Учитывая приведенную выше информацию, производительность установленной форсунки вычисляется по следующей эмпирической формуле:

Приведем пример. Мы знаем, что массовый расход воздуха равен 360 кг/ч. количество форсунок — 4, состав смеси — 12,5 (атмосферник), коэффициент запаса для форсунки примем равным 1,1. Подставив эти значения в формулу, получим:

Для вычисления производительности в привычных см³/мин необходимо полученное значение разделить на плотность топлива. Допускаем, что бензин у нас АИ95 с плотностью 0,758 г/см³. То есть, 132/0,758 = 174 см³/мин.

Однако зачастую при тюнинге количество массового расхода воздуха водителю неизвестно. Поэтому многие пользуются более простой, но достаточно точной формулой:

В данной формуле коэффициент загруженности (его еще называют дьюти-запас) — это количество времени, когда форсунка открыта на протяжении двух оборотов коленчатого вала. Это значение может изменяться, однако практически никогда не превышает 80%. Дело в том, что если этот коэффициент будет выше, то форсунка не способна обеспечивать точное дозирование подачи топлива. А величина BSFC (Brake Specific Fuel Consumption) — это количество топлива, которое тратит двигатель в час для выработки мощности. Измеряется в кг/(кВт*ч).

Что касается значения BSFC, то для атмосферных ДВС он составляет:

• сток — 0,4;
• тюнинг — 0,4…0,45;
• спорт — 0,45…0,52.

Если на вашей машине турбированный двигатель, то:

• сток — 0,6;
• тюнинг — 0,6…0,65 (малый наддув);
• спорт — 0,7…0,75 (большой наддув).

Приведенная выше формула справедлива при нормальном давлении в топливной системе, равном 3 Бара. Предлагаем вам воспользоваться онлайн-калькулятором для произведения соответствующих вычислений:

Если в процессе тюнинга был заменен регулятор давления топлива, то это также нужно учитывать. Например, вместо стандартных 3 Бар теперь в системе имеется давление 3,8 Бар. Для вычисления коэффициента необходимо просто разделить новое значение на старое и взять квадратный корень из частного.

Подставив в приведенную формулу упомянутые значения, получим:

Рассчитанный коэффициент учитываем для вычисления производительности форсунки на новом давлении. Например, полученное выше значение 174 см³/мин будет при давлении в системе 3 Бара. Если же давление увеличится до 3,8 Бара, то и производительность будет 174 * 1,125 = 196 см³/мин.

Помните, что нельзя поднимать давление в топливной рампе выше, чем до 4,5 Бара (то есть, оно будет в пределах от 3 до 4,5 Бар). Кроме этого, при увеличении давления происходит изменение факела форсунки, что может привести к худшему образованию топливной смеси. Также при использовании очень производительных форсунок существует риск возникновения проблем с настройкой холостого хода и всей подачи топлива.

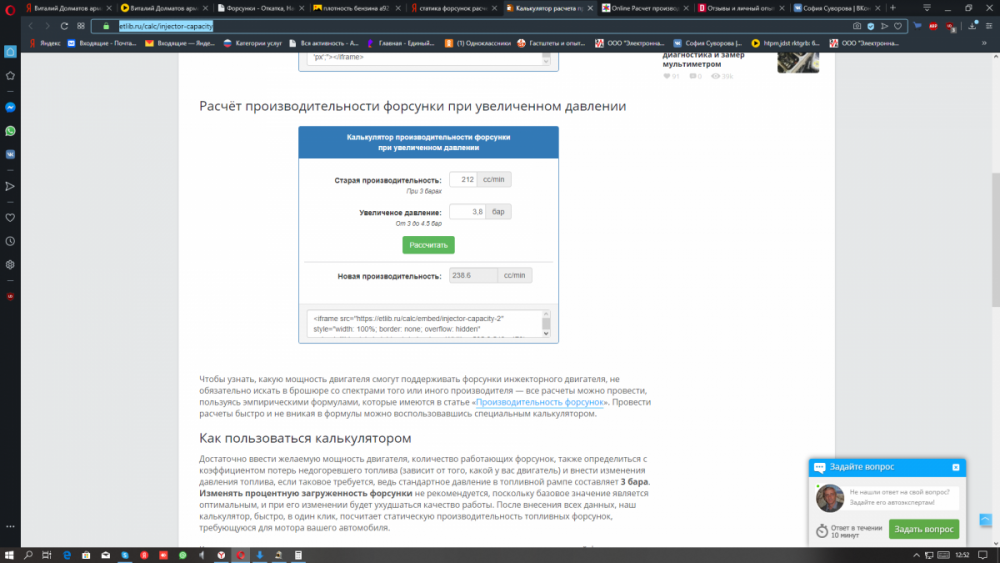

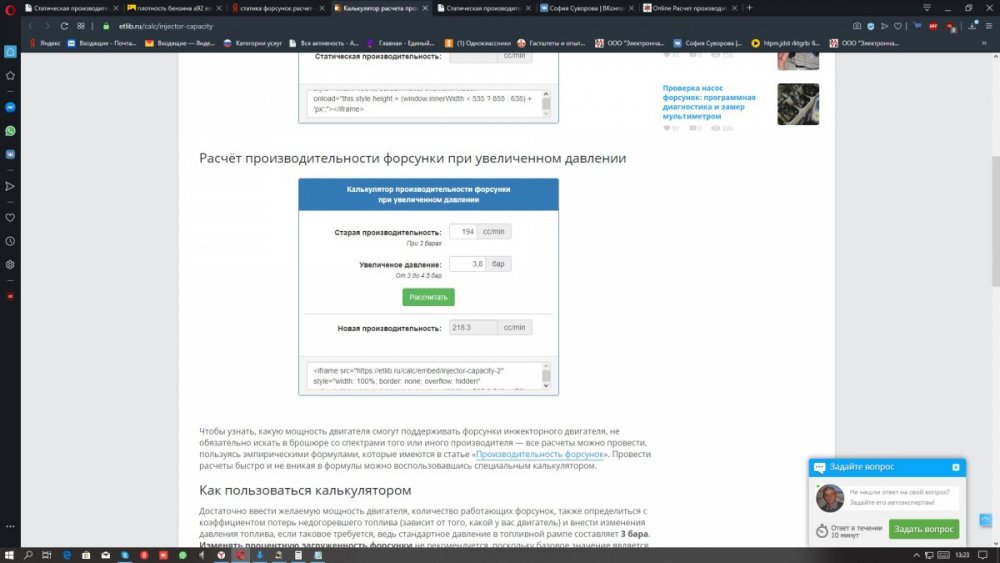

Предлагаем вам воспользоваться еще одним онлайн-калькулятором, с помощью которого вы сможете рассчитать производительность форсунок при измененном давлении:

По характеристике распыления топлива форсунки делится в соответствии со следующим буквенным обозначением: С – конус в градусах угла распыления, и одиночный шлейф, E – двойной распыл.

Также при выборе форсунок необходимо проверить, потребуется ли вам новый топливный насос. Для этого нужно знать производительность новой форсунки (мы ее вычислили выше и приняли за 132 г/мин), плотность бензина (принимаем ее за 0,758 г/см³), количество форсунок (в нашем двигателе их 4), а также коэффициент 0,06, который соответствует переводу скорости поступления топлива в двигатель (перевод см³/мин в литр/час). Формула расчета:

Подставив в приведенную формулу озвученные значения, получим:

На основании рассчитанного значения вы сможете легко определиться, стоит ли вам менять бензонасос на более мощный в случае, если его рабочие характеристики ниже, чем рассчитанные новые данные.

Существует линейная зависимость между производительностью форсунок и мощностью тюнингованного двигателя. На основании полученных выше данных можно вычислить приблизительную мощность мотора. Для этого нужно воспользоваться формулой:

Здесь производительность форсунки берется в см³/мин, а коэффициенты без учета процентов. Подставив в формулу полученные ранее 174 см³/мин, получим:

Приведенные выше формулы являются эмпирическими, то есть, упрощенными. Однако как показывает практика, с их помощью можно достаточно точно высчитать необходимые параметры при тюнинге двигателя, и подобрать нужное оборудование.

Siemens deka zmz 6354 производительность

На патриоты с евро0-3 как уже известно ставили форсунки bosch 0 280 158 107 (до них ставили 0280150560 — ныне сняты с производства), а на патриоты с евро4, те что с ДАД уже стали ставить bosch 0 280 158 237

Вот список форсунок которые устанавливались на двигатели:

ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ ИНЖЕКТОРНЫХ СИСТЕМ АВТОМОБИЛЕЙ УАЗ-2007-2008 (Евро-2/3)
Форсунка топливная:
SIEMENS DEKA-1D (ZMZ-6354)
0 280 150 560
0 280 158 107
0 280 436 288 (EV14 CL B)

DEKA 1D ZMZ 6354

производительность о разным данным (которые нереально найти в каком-либо официальном источнике)

они от 205 до215сс. Соотв, подходят на машину где-то на130-150лс максимум

Siemens Deka ZMZ 6354 производительность150-160 cc/min

Форсунки Bosch 0 280 158 107 производительность 192 куб. см

Bosch 0 280 158 107 производительность192 cc/min

Многие задают вопрос по расчету статической производительности форсунок для внесения поправки в прошивке в случае замены штатных форсунок на другие.

Расчет производится по формуле СС х плотность бензина / 60 , получаем стат. произв. форс. в мг/мсек

Плотность бензина принята для:

Пример: имеем форсунки ZMZ6354 производительностью 200сс, значит 200 х 0,758 / 60 = 2,53 мг/мсек

— Форсунки топливные BOSCH 0 280 150 905.

— Производительность 244,9 cm3/min

— Применение: ВАЗ и другие автомобили с расчетной мощностью до 160 л.с.

244,9 cm3/min с чиптюнера, оф документ от Бош Применялись на VW 1.8l

К примеру 0 180 150 712 (214 cm3/min /2.5 bars

250kPa Saab Turbo 2.3l)

Bosch Number cc/min @3bar Resistance (ohm

0280155712 213 16.0 г/мин. 160

0280150431 346 12.0

сток змз 409 мой.

0 280 158 237 — 202,1651444202327 производительность в прошивке

0,21569= (64.6* 675)/ 202,16

0 280 158 107 192 cc/min

0280156023 347 16.0

МножительПересчёта = (64,6 * ОбъёмОдногоЦилиндра) / ПроизводительностьФорсунки

— Плохие форсунки – сильно ухудшается распыление топлива, и как следствие не качественное смешивания с воздухом

Посмотрим на картинку

Это часто случается на механических системах, таких как Bosch K-jetronic. Но практически никогда на электронных инжекторах. Если это причина, то обычно это проявляется как пропуски зажигания или подергивание при резкой акселерации с низких оборотов.

— Не правильные форсунки. Не удивляйтесь, такое часто случается люди устанавливают в свои моторы инжектора которые не предназначены по дизайну двигателя или типу (виду) форсунок. К подбору форсунок необходимо относится с уважением. Я часто встречал на форумах, что люди определяют форсунки каким-то, мне не совсем понятным способом – по цвету оных.

Вот основные виды инжекторов по типу распыления

Более того, угол конуса распыление так же может быть разный. Есть инжектора с двойным клапаном, они рассчитаны так, что струя топлива подается в два канала в ГБЦ. Или распыление под определенным углом, но это только под специфический, определенный дизайн канала.

Если форсунки установлены с неправильным углом распыления или предназначенные для другого двигателя, топливо будет впрыскивается не в воздух и смешиваться с ним, а в металлические части каналов в ГБЦ – ЭТО ПЛОХО

Большие форсунки, не увлекайтесь этим, это так же плохо. Большие форсунки не в состоянии подавать топливо такими же маленькими порциями, как и форсунки меньшего размера (оригинальные). Все это является причиной повышенного расхода топлива, неровной акселерации.

— Обструкция, такие же симптомы, как и при использовании не правильных инжекторов. Часто происходит так, что пластиковый наконечник сползает и форсунка впрыскивает топливо в этот наконечник (колпачок)

Как это выглядит на схеме

Неравномерная подача смеси в цилиндры

Симптомы: неровная работа двигателя, подергивание или даже пропуски зажигания

Причины: Плохая форсунка, плохой инжекторный сигнал или соединение

— Плохая форсунка (форсунки) может стать причиной неравномерной подачи топливовоздушной смеси между цилиндрами. Большинство форсунок имеют очень маленький металлический фильтр. Это очень редко (если установлен топливный фильтр) случается, но бывает. Если этот фильтр немного заблокирован, то данный цилиндр будет получать меньшее количество топлива, чем остальные. Ситуация проявляется в значительной мере при максимальных нагрузках.

— Плохой (неверный) инжектор сигнал – может стать причиной, что один цилиндр не будет получать топливо. Такое случается если драйвер инжектора, встроенный в ЭБУ перегорел. Если произойдет КЗ (короткое замыкание) на сигнальном проводе, то это является причиной взорванного драйвера. Если, при вскрытие (пишу, прям как патологоанатом) ЭБУ Вы найдете взорванный (сгоревший) драйвер, обязательно проверти сигнальный провод на предмет замыкания перед заменой ЭБУ на новый или на отремонтированный (если драйвер сгорит – это лечится)

— Плохое соединение, контакт сигнального провода или минуса (земли) форсунки может стать причиной того, что цилиндр будет получать меньше топлива или вообще ничего.

Наверное, я Вас утомил. Закругляюсь на сегодня.
