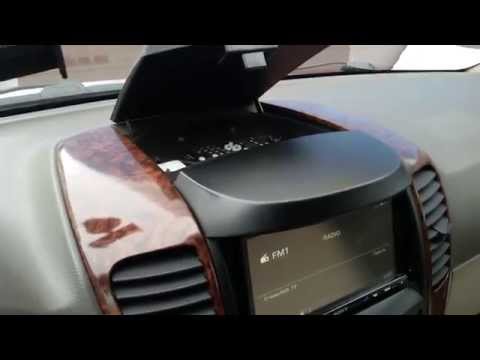

Заводская магнитола Киа Соренто ХМ не отличается разнообразием функций. Также в случае ее выхода из строя, понадобится потратить немало средств. Выходом
KIA Sorento 2009, двигатель дизельный 2.2 л., 197 л. с., полный привод, механическая коробка передач — своими руками
Участвовать в обсуждениях могут только зарегистрированные пользователи.
Все комментарии
Распиновка разных магнитол Киа Соренто
Кликните для увеличения
2. Аудиосистема
Расположение компонентов, версии с аудиосистемой:
- Головной блок аудиосистемы.
- Передние высокочастотные динамики.
- Передние динамики.
- Задние динамики.
- Потолочная антенна.
- Кабель питания антенны.
- Соединительный разъем кабеля питания антенны.
Расположение компонентов, версии с аудио/видео/навигационной системой (AVN):
- Головной блок аудио/видео/навигационной системы (AVN).
- Передний высокочастотный динамик.
- Окружающие динамики.
- Центральный динамик.
- Потолочная антенна.
- Передние динамики.
- Задние динамики.
- Низкочастотный динамик (сабвуфер).
- Кабель питания антенны.
- Соединительный разъем кабеля питания антенны.
- Наружный усилитель.
- Камера заднего вида.
Спецификация аудиосистемы
Распиновка разъемов
Радио/CD/USB(iPOD) (PA30A)
| Номер вывода | Разъем А | Разъем В |
| 1 | Задний левый динамик (+) | Шина CAN High |
| 2 | Передний левый динамик (+) | – |
| 3 | Передний правый динамик (+) | – |
| 4 | Задний правый динамик (+) | – |
| 5 | – | – |
| 6 | – | USB D (+) |
| 7 | – | USB / iPod VDD |
| 8 | Подсветка (+) | Вход AUX (правый) |
| 9 | Останов | Масса AUX |
| 10 | Задний левый динамик (-) | Микрофон (+) |
| 11 | Передний левый динамик (-) | ACC |
| 12 | Передний правый динамик (-) | B+ |
| 13 | Задний правый динамик (-) | Шина CAN Low |
| 14 | – | – |
| 15 | – | – |
| 16 | – | Скорость |
| 17 | Подсветка (-) | – |
| 18 | Антенна дистанционного управления | USB D (-) |
| 19 | Масса USB / iPod | |
| 20 | Обнаружение AUX | |
| 21 | Вход AUX (левый) | |
| 22 | Микрофон (-) | |
| 23 | – | |
| 24 | Масса питания |
Радио/CD/USB(iPOD) (PA30A)
| Номер вывода | Разъем А | Разъем В | Разъем С |
| 1 | Задний левый динамик (+) | Шина CAN High | – |
| 2 | Передний левый динамик (+) | – | – |
| 3 | Передний правый динамик (+) | – | Масса камеры |
| 4 | Задний правый динамик (+) | – | Видео вход камеры |
| 5 | – | – | – |
| 6 | – | USB D (+) | – |
| 7 | – | Питание USB (5 В) | – |
| 8 | Подсветка (+) | Вход AUX (правый) | – |
| 9 | Останов (-) | Масса AUX | – |
| 10 | Задний левый динамик (-) | Микрофон (+) | Аккумулятор камеры (+) |
| 11 | Передний левый динамик (-) | ACC | Масса парковки |
| 12 | Передний правый динамик (-) | B (+) | R – положение |
| 13 | Задний правый динамик (-) | Шина CAN Low | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | Скорость | – |
| 17 | Подсветка (-) | – | |
| 18 | Антенна дистанционного управления | USB D (-) | |
| 19 | Масса USB | ||
| 20 | Обнаружение AUX | ||
| 21 | Вход AUX (левый) | ||
| 22 | Микрофон (-) | ||
| 23 | – | ||
| 24 | Масса питания |
Аудио/видео/навигационная система (AVN), Mobis
| Номер вывода | Разъем А | Разъем В | Разъем С | |
| Камера заднего вида | Система кругового обзора | |||
| 1 | – | Шина MM CAN (+) | Шина P CAN (-) | |
| 2 | – | – | Шина P CAN (+) | |
| 3 | – | – | – | |
| 4 | – | – | – | |
| 5 | Масса SPDIF | – | – | |
| 6 | SPDIF (+) | MTS ключ (только Китай) | – | M масса |
| 7 | – | Видео вход AUX | – | Камера |
| 8 | Подсветка (+) | Правый вход AUX | – | V масса |
| 9 | – | Масса аудио входа AUX (экранированный) | – | |
| 10 | – | Микрофон (+) | – | |
| 11 | – | Аккумулятор (+) | Шина B CAN (+) | |
| 12 | – | Аккумулятор (+) | Шина B CAN (-) | |
| 13 | – | Шина MM CAN (-) | – | M масса |
| 14 | IGN 1 | – | – | |
| 15 | SPDIF (-) | – | – | |
| 16 | – | Скорость | Голос навигационной системы (-) | |
| 17 | Подсветка (-) | MTS масса (только Китай) | Голос навигационной системы (+) | |
| 18 | Антенна дистанционного управления | ACC | – | |
| 19 | Масса видео входа AUX (экранированный) | – | ||
| 20 | Обнаружение AUX | – | ||
| 21 | Левый вход AUX | M масса | ||
| 22 | Микрофон (-) | V масса | ||
| 23 | M масса | Видео вход камеры | ||
| 24 | M масса | Аккумулятор камеры | – |
Аудио/видео/навигационная система (AVN), LG
| Номер вывода | Разъем А | Разъем В | Разъем С |
| 1 | Задний левый динамик (+) | Шина MM CAN high | – |
| 2 | Передний левый динамик (+) | – | – |
| 3 | Передний правый динамик (+) | – | – |
| 4 | Задний правый динамик (+) | – | – |
| 5 | – | – | – |
| 6 | – | – | Экранирование камеры заднего вида |
| 7 | – | Видео вход AUX | Сигнал Y камеры заднего вида |
| 8 | Подсветка (+) | Правый вход AUX | Масса Y камеры заднего вида |
| 9 | – | Масса AUX | – |
| 10 | Задний левый динамик (-) | Микрофон (+) | – |
| 11 | Передний левый динамик (-) | Аккумулятор (+) | – |
| 12 | Передний правый динамик (-) | Аккумулятор (+) | – |
| 13 | Задний правый динамик (-) | Шина MM CAN low | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | Скорость | – |
| 17 | Подсветка (-) | – | – |
| 18 | Антенна дистанционного управления | ACC | – |
| 19 | Масса видео входа AUX | – | |
| 20 | Обнаружение AUX | – | |
| 21 | Левый вход AUX | Масса питания камеры заднего вида (экранированный) | |
| 22 | Микрофон (-) | Масса CVBS/Y камеры заднего вида | |
| 23 | Масса | Сигнал CVBS/Y камеры заднего вида | |
| 24 | Масса | Питание камеры заднего вида |
Наружный усилитель (версии с аудио/видео/навигационной системой AVN)
| Номер вывода | Разъем А | Разъем В |
| 1 | Напряжение аккумулятора | Сабвуфер 2 (+) |
| 2 | Напряжение аккумулятора | Сабвуфер 1 (+) |
| 3 | Напряжение аккумулятора | Передняя правая дверь (+) |
| 4 | Напряжение аккумулятора | Передняя левая дверь (+) |
| 5 | – | – |
| 6 | Шина MM CAN (+) | – |
| 7 | Шина MM CAN (-) | – |
| 8 | ACC | – |
| 9 | Навигация (+) | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Передний правый высокочастотный динамик (+) | Задняя правая дверь (+) |
| 13 | Передний левый высокочастотный динамик (+) | Задняя левая дверь (+) |
| 14 | Передний центральный динамик (+) | Задний правый окружающий динамик (+) |
| 15 | – | Задний левый окружающий динамик (+) |
| 16 | Масса | Сабвуфер 2 (-) |
| 17 | Масса | Сабвуфер 1 (-) |
| 18 | Масса | Передняя правая дверь (-) |
| 19 | Масса | Передняя левая дверь (-) |
| 20 | SPDIF (+) | – |
| 21 | SPDIF (-) | – |
| 22 | Масса SPDIF | – |
| 23 | Навигация (-) | – |
| 24 | – | – |
| 25 | Передний правый высокочастотный динамик (-) | Задняя правая дверь (-) |
| 26 | Передний левый высокочастотный динамик (-) | Задняя левая дверь (-) |
| 27 | Передний центральный динамик (-) | Задний правый окружающий динамик (-) |
| 28 | – | Задний левый окружающий динамик (-) |
Гнезда USB / AUX
Спецификация
Головной блок аудиосистемы
| Параметр | Значение | ||
| Модель | RADIO/CD/USB(iPod) (PA30A) | RADIO/CD/USB(iPod) (PA30B) | |
| Внутренний усилитель | |||
| Питание | 14.4 В постоянного тока, отрицательная полярность массы | ||
| Максимальная выходная мощность | 43 Вт × 4 : 14.4 В | ||
| Нагрузочное сопротивление | 4 Ом x 4 | ||
| Антенна | 80 пФ 75 Ом | ||
| Тип настройки | PLL-синтезированная настройка | ||
| Темновой ток (только головной блок) | Не более 1,0 мA | ||
| Частотный диапазон / каналы | FM | 87.5 ~ 108.0 МГц/ 50 кГц или 100 кГц 87.5 ~ 107.9 МГц/ 100 кГц или 200 кГц |
|
| AM | 522 ~ 1,620 кГц / 9 кГц 531 ~ 1,602 кГц / 9 кГц 530 ~ 1,710 кГц / 10 кГц |
||
| Громкость | FM : не менее 50 дБ | ||
| AM : не менее 45 дБ |
Головной блок аудио/видео/навигационной системы (AVN)
| Параметр | Значение | |||||
| Mobis (наружный усилитель) | LG | |||||
| Тип настройки | PLL-синтезированная настройка | |||||
| Питание | 14.4 В постоянного тока, отрицательная полярность массы | |||||
| Нагрузочное сопротивление | 4 Ом x 4 | 4 Ом | ||||
| Антенна | 80 пФ 75 Ом | |||||
| Темновой ток (только головной блок) | С модемом | С извлеченным ключом и спустя 96 часов: не более 0,5 мА | Не более 1 мА | |||
| С извлеченным ключом и до 96 часов: не более 10 мА | ||||||
| Без модема | Не более 0,5 мА | |||||
| Частотный диапазон / каналы | FM | 87.5 ~ 108.0 МГц/ 50 кГц или 100 кГц | ||||
| AM | 522 ~ 1,620 кГц / 9 кГц 531 ~ 1,602 кГц / 9 кГц |
|||||
| Громкость | FM | Не более 50 дБ | ||||
| AM | Не более 45 дБ | |||||
| Прочее | Дисплей | 8 дюймов | 7 дюймов | |||
| Усилитель | Наружный | – |
Динамики
| Параметр | Значение | ||||
| Модель | RADIO/CD/USB(iPod) (PA30A) | RADIO/CD/USB(iPod) (PA30B) (внутренний усилитель) | LG | Mobis | |
| Входная мощность | Передний | Максимум 40 Вт (норма 20 Вт) | Максимум 50 Вт | ||
| Задний | Максимум 40 Вт (норма 20 Вт) | Максимум 50 Вт | |||
| Высокочастотный | Максимум 40 Вт (норма 20 Вт) | Максимум 23 Вт | |||
| Центральный | – | Максимум 50 Вт | |||
| Окружающий | – | Максимум 50 Вт | |||
| Сабвуфер | – | Максимум 100 Вт | |||
| Сопротивление | Передний | 4,0±0,6 Ом | 2.1 ± 0.3 Ом | ||
| Задний | 4,0±0,6 Ом | 2.0 ± 0.3 Ом | |||
| Высокочастотный | 4,0±0,6 Ом | 3.2 Ом | |||
| Центральный | – | 2.2 ± 0.3 Ом | |||
| Окружающий | – | 1.8 ± 0.3 Ом | |||
| Сабвуфер | – | 3.8 ± 0.6 Ом | |||
| Количество динамиков | 6 | 10 |
Головной блок аудиосистемы

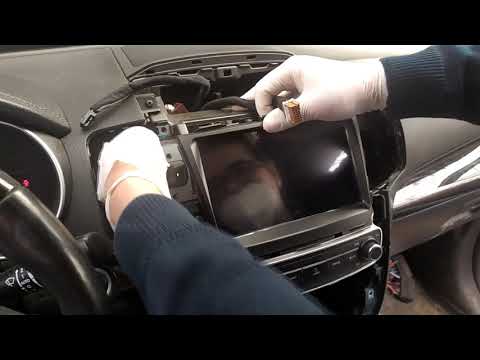

Снятие и установка головного блока аудиосистемы
Примечание:
– Соблюдать осторожность, чтобы не поцарапать облицовочные панели и близлежащие детали.
– Используя плоскую отвертку в качестве рычага для поддевания компонентов, обмотать её жало изолентой, а также нанести изоленту вокруг соответствующих деталей для предотвращения повреждений.
– При разборке и сборке следить за тем, чтобы не запачкать компоненты автомобиля маслом или смазкой.
1. Отсоединить отрицательную (-) клемму аккумуляторной батареи.
2. Снять облицовку центральной панели (см. главу 19 «Кузов»).
3. Отвернуть винты крепления и снять головной блок аудиосистемы (А).
4. Отсоединить разъемы (А) и полностью снять головной блок аудиосистемы.
Внимание:
Если компакт диск (CD) не извлекается, не доставать его силой.
5. Установка производится в порядке, обратном снятию.
Примечание:
– Убедиться в правильности подключения разъемов.
– Проверить работоспособность аудиосистемы.
Головной блок аудио/видео/навигационной системы (AVN)
Снятие и установка
Примечание:
– Соблюдать осторожность, чтобы не поцарапать облицовочные панели и близлежащие детали.
– Перед снятием головного блока извлечь все компактдиски (CD) для предотвращения загрузочного механизма CD-проигрывателя.
– Используя плоскую отвертку в качестве рычага для поддевания компонентов, обмотать её жало изолентой, а также нанести изоленту вокруг соответствующих деталей для предотвращения повреждений.
– При разборке и сборке следить за тем, чтобы не запачкать компоненты автомобиля маслом или смазкой.
1. Отсоединить отрицательную (-) клемму аккумуляторной батареи.
2. Снять центральную облицовочную панель (см. главу 19 «Кузов»).
3. Отвернуть винты крепления и снять головной блок аудио/видео/навигационной системы (А).
4. Отсоединить разъемы (А) и полностью снять головной блок с автомобиля.
Внимание:
Если компактдиск (CD) не извлекается, не пытаться достать его. Это может привести к повреждению CD-проигрывателя. Обратиться за помощью к ближайшему дилеру.
5. Установка производится в порядке, обратном снятию.
Примечание:
– Убедиться в правильности подключения разъемов.
– Проверить работоспособность аудио/видео/навигационной системы.
Наружный усилитель (версии с аудио/видео/навигационной системой)
Снятие и установка наружного усилителя
1. Отсоединить отрицательную (-) клемму аккумуляторной батареи.
2. Снять правое переднее сиденье (см. главу 19 «Кузов»).
3. Отсоединить разъем наружного усилителя (А).
4. Отцепить монтажные зажимы электропроводки (А).
5. Отвернуть болты крепления и снять наружный усилитель (А).
6. Установка производится в порядке, обратном снятию.
Примечание:
– Убедиться в правильности подключения разъемов.
– Проверить работоспособность аудио/видео/навигационной системы.
Динамики
Снятие динамиков
Примечание:
– Использовать перчатки для защиты рук.
– Используя плоскую отвертку в качестве рычага для поддевания компонентов, обмотать её жало изолентой, а также нанести изоленту вокруг соответствующих деталей для предотвращения повреждений.
– Для снятия пластиковых элементов облицовки салона использовать специальные шпатели, чтобы не повредить поверхности деталей.
– Соблюдать осторожность, чтобы не деформировать и не поцарапать панели обшивки.
Передние динамики
1. Снять обшивку передней двери (см. главу 19 «Кузов»).
2. Отсоединить разъем динамика (А), отвернуть болты крепления и снять передний динамик (В).
Задние динамики
1. Снять обшивку задней двери (см. главу 19 «Кузов»).
2. Отсоединить разъем (А), отвернуть болты крепления и снять задний динамик (В).
Центральный динамик приборной панели
1. Используя отвертку или пластиковый шпатель, снять декоративную решетку центрального динамика приборной панели (А).
2. Отсоединить разъемы фотодатчиков (А).
3. Отвернуть винты крепления и снять центральный динамик приборной панели (А).
4. Отсоединить разъем центрального динамика приборной панели (А).
Высокочастотные динамики (передние)
1. Используя отвертку или пластиковый шпатель, снять внутреннюю дельтовидную крышку с передней двери (А).
2. Отсоединить разъем высокочастотного динамика (А).
3. Отвернуть винты крепления и снять передний высокочастотный динамик (А).
Окружающие динамики
1. Снять облицовку задней кузовной стойки с соответствующей стороны автомобиля (см. главу 19 «Кузов»).
2. Отсоединить разъем окружающего динамика (А), отвернуть гайки крепления и снять окружающий динамик с автомобиля.
Сабвуфер
1. Снять левую боковую обшивку багажного отсека (см. главу 19 «Кузов»).
2. Отсоединить разъем сабвуфера (А).
3. Отвернуть гайки крепления и снять сабвуфер (А).
Кластерный динамик
1. Снять нижнюю панель приборной панели (см. главу 19 «Кузов»).
2. Отсоединить разъем (А), отвернуть гайки крепления и снять кластерный динамик (В).
Установка динамиков
Примечание:
Убедиться в надежности подсоединения разъемов.
Передние динамики
1. Установить передний динамик.
2. Подсоединить разъем переднего динамика.
3. Установить обшивку передней двери.
Задние динамики
1. Установить задний динамик.
2. Подсоединить разъем заднего динамика.
3. Подсоединить разъемы фотодатчиков.
4. Установить декоративную решетку центрального динамика приборной панели.
Высокочастотные динамики (передние)
1. Установить высокочастотный динамик.
2. Подсоединить разъем высокочастотного динамика.
3. Установить внутреннюю дельтовидную крышку передней двери.
Окружающие динамики
1. Установить окружающий динамик.
2. Подсоединить разъем окружающего динамика.
3. Установить облицовку задней кузовной стойки.
Сабвуфер
1. Установить сабвуфер.
2. Подсоединить разъем сабвуфера.
3. Установить левую боковую обшивку багажного отсека.
Кластерный динамик
1. Установить кластерный динамик.
2. Подсоединить разъем кластерного динамика.
3. Установить нижнюю панель приборной панели.
Антенна
Снятие и установка антенны
1. Отсоединить отрицательную (-) клемму аккумуляторной батареи.
2. Отсоединить заднюю часть потолочной обшивки (см. главу 19 «Кузов»).
3. Отсоединить разъем потолочной антенны (А).
4. Отвернуть гайку (В) и снять потолочную антенну (А).
Примечание:
В зависимости от версии автомобиля внешний вид антенны может отличаться от показанного на иллюстрации.
5. Установка производится в порядке, обратном снятию.
Примечание:
– Убедиться в надежности подсоединения разъемов.
– Проверить работоспособность радиоприемника.
Проверка антенного кабеля
1. Извлечь штекеры антенного кабеля из головного блока аудиосистемы и из антенны.
2. Проверить непрерывность цепи между центральными полюсами антенного кабеля. Цепь должна быть замкнута.
3. Проверить непрерывность цепи между наружными полюсами антенного кабеля. Цепь должна быть замкнута.
4. Если в результате какой-либо из приведенных выше проверок цепь разомкнута, заменить антенный кабель новым.
5. Проверить наличие цепи между центральным полюсом (А) и наружным полюсом (В) антенного кабеля. Цепь должна быть разомкнута.
6. Если цепь замкнута, заменить антенный кабель новым.
Гнезда USB/AUX
Снятие и установка мультимедийного гнезда
1. Отсоединить отрицательную (-) клемму аккумуляторной батареи.
2. Снять верхнюю крышку напольной консоли (А).
3. Отсоединить мультимедийный разъем (А).
4. Отвернуть винты крепления и снять передний лоток напольной консоли (А).
5. Отсоединить разъемы мультимедийного гнезда (А).
6. Отцепить фиксирующие крючки и снять мультимедийное гнездо (А).
7. Установка производится в порядке, обратном снятию.
Снятие и установка зарядного гнезда USB
1. Отсоединить отрицательную (-) клемму аккумуляторной батареи.
2. Снять заднюю консольную крышку (см. главу 19 «Кузов»).
3. Отсоединить разъем (А), отвернуть винты крепления и снять зарядное гнездо USB (В).
4. Установка производится в порядке, обратном снятию.
KIA Sorento 2006, engine Diesel 2.5 liter., 179 h. p., AWD drive, Automatic — electronics
Only registered users can participate in discussions.
Немного о магнитолах в автомобиле
Перед тем как снять, установить, поменять проигрыватель на машине нужно внимательно осмотреть его. Магнитолы, снятие которых будет происходить, могут делиться на одноблочные и двухблочные.
Одноблочная магнитола, стоящая в салоне авто, например в Киа Рио или Киа Сид, отличается компактностью размеров. Они больше распространение получили на европейских машинах, а вот на корейских, японских, американских машинах чаще стоят именно двухдиновые. Такие магнитолы нередко используются и в Kia Спортейдж, и в Kia Спектра, и в Kia Церато. Они более прямоугольные или квадратные и обладают внушительным функционалом позволяющим прослушивать не только цифровые носители и радио. Такая магнитола передает цветное изображение фильма или просто показывает любимый телеканал, отображает навигатор, что очень удобно при стоянии в пробке или дальних поездках, особенно с ребенком.
1 альбом
1 видео
Добавить в альбом
обновлён два года назад
Штатная магнитола для KIA Sorento XM 2012-2018 (Premium и Prestige) – IQ NAVI S/P-1720 на Android 10, ТОП процессор, до 6ГБ-128ГБ, встроенным 4G модемом и DSP
- Конфигурация системы IQ Navi :: S4: 4ГБ-64ГБ, серый экран S6: 6ГБ-128ГБ, серый экран (+5,600р.) P6-FSHD: 6ГБ-128ГБ, черный экран (+6,000р.)
Наличие: На складе в Москве
?
8343
Для просмотра онлайн кликните на видео ⤵
снять пластиковую панель на торпеде в KIA Sorento XM FL (2) Подробнее
Снятие магнитолы KIA SORENTO prestige Подробнее
Снятие декоративных накладок центральной консоли KIA Sorento I (дорестайл) Подробнее
KIA SORENTO 2 XM 2010 магнитола родная и android Подробнее
SORENTO XM PRESTIGE. сколько времени занимает установка? Подробнее
Kia Sorento – Шумоизоляция с подробной разборкой салона Подробнее
Установка панели приборов supervision (супервижен) KIA SORENTO XM FL Подробнее

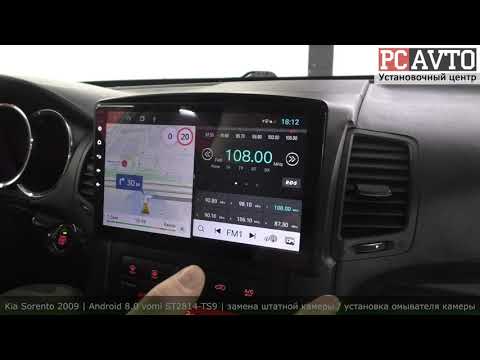

Kia Sorento 2009 | БОЛЬШАЯ РАБОТА | Android 8.0 vomi ST2814-TS9 замена камеры | Установка омывателя Подробнее

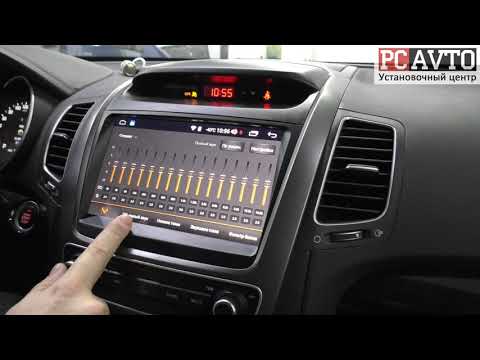

КИА СОРЕНТО Штатная магнитола на Андроиде с DSP Подробнее
Ремонт Магнитолы Kia Sorento MTX900XM. Подробнее
Замена динамиков и магнитолы на Киа Соренто 2010 года Подробнее
KIA Sorento Установка 2 DEH магнитолы Pioneer, адаптер на кнопки руля и камеры заднего вида. Подробнее

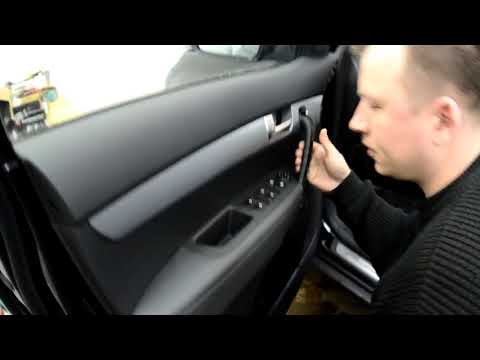

Kia Sorento 2013 disassembly door (разборка дверей) Подробнее

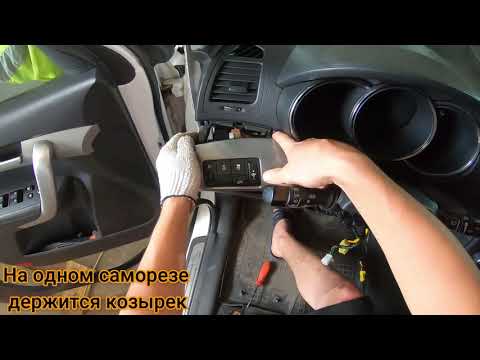

Как снять приборную панель на Kia Sorento 2 Xm FL Подробнее

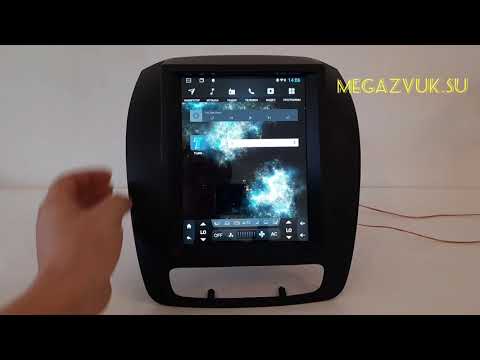

Магнитола Tesla Style на Kia Sorento 2013+ MegaZvuk HI-9750 QLED TESLA Подробнее
снятие приборной панели Киа Sorento 19 года. Подробнее
Как снять ШГУ Киа Соренто 2
Магнитола «FARCAR s170» для Kia Sorento
Снятие ШГУ Kia Sorento XM, производится в следующем порядке:
- Селектор автоматической трансмиссии устанавливается в нейтральное положение.
- Стягивается вверх ручка с рычага переключения передач.
- Демонтируется декоративный кожух подстаканников и селектора АКПП. Для этого понадобится поддеть края кожуха по углам со стороны подлокотника. Кожух зафиксирован пластиковыми защёлками. Далее аккуратно потянуть кожух вверх. Под ним расположен провод с разъемом, которым подаётся питание на подсветку селектора автоматической трансмиссии.
- Извлекается и отводится в сторону панель прикуривателя Kia Sorento XM, также предварительно поддев два фиксатора из пластика.
Аккуратно извлекаем панель прикуривателя (
ссылка
на источник фото)
- С тыльной стороны кожуха прикуривателя отсоединяются три верхних фишки питания.
Отсоединяем три верхние фишки (
ссылка
на источник фото)
- В открывшемся пространстве понадобится выкрутить два самореза, которые расположены по бокам.
Выкручиваем два самореза (
ссылка
на источник фото)
- В нижней центральной части торпеды, поддевается декоративная панель штатного головного устройства. Кожух вытягивается из зацепления, и отводится в сторону. При этом не рекомендуется отключать фишки питания, так как могут возникнуть проблемы с системой SRS;
Аккуратно снимаем панель (
ссылка
на источник фото)
- Выполняется демонтаж панели управления климатической установкой посредством выкручивания четырех крепежных шурупов.
Откручиваем 4 шурупы (
ссылка
на источник фото)
- С левой и правой стороны ШГУ Киа Соренто откручивается по два крепежных шурупа. После этого магнитола извлекается с посадочного места.
Штатная магнитола: как убрать старую и установить новую
Если вы владелец автомобиля Кио Спектра или Спортейдж и его магнитола поломалась, необходимо заменить сломанный прибор на новую модель магнитолы, то эта статья для вас.
Снять магнитолу в автомобиле Спектра, например для того, чтобы заменить на новую, лучше, если она штатная.
Такие проигрыватели идут уже с навигатором, что особенно удобно на автомобиле Церато, ведь тут можно посмотреть фильм или телевизор, просто не выходя из салона машины. Как снять магнитолу Киа Сид?
Делать это лучше всего в специализированных центрах, где смогут снять проигрыватель быстро, качественно, а в случае необходимости поставят новое оборудование. Непрофессионал не знающий, как снять магнитолу Киа Церато может исцарапать рамку с консолью или торпеду, ведь их материал пластик.
Чтобы вытащить ее своими руками нужно взять бумажный скотч или малярную ленту, пластиковый инструмент и мягкую хлопчатобумажную тряпку.
Не всегда нужно убирать торпеду, в некоторых случаях достаточно снятия рамки и панели, где расположен проигрыватель. В простонародье она зовется просто «борода».
Начинают снимать с правого нижнего края и постепенно несильно нажимая, вытягивают панель по направлению к себе. Такие манипуляции производятся по всему периметру. Ее крепление выполнено защелками из пластика, главное при выдергивании ее не отломить крепления.
Перед тем как автовладелец возьмется за разъединение ему следует отключить клемму «минус» с аккумулятора. Делается это для собственной безопасности. Следующим этапом будет отключение разъемов системы климат-контроля и аварийных фар. Штатная магнитола крепится на четыре самореза, откручиваем саморезы и извлекаем магнитолу.
Внутри будет разъем с разноцветными полями, он предназначен для адаптера кнопок на поверхности руля или мультируля. Оставшиеся два разъема — ISO разъемы, предназначенные для автомагнитолы автомобиля.
Берем новое оборудование, соединяем с этими разъемами. Для мультимедиа, на котором есть съемный экран, нужно что-то придумывать, чтобы выпирающая панель не мешала и не выпирала или приехать на СТО, где вам все быстро и профессионально сделают. Следующим этапом будет подключение прибора к антенне. Включаем и проверяем, работает ли проигрыватель. Если все работает, то ставим рамку. Если рамка просто втыкается в консоль, то рамка будет установлена с зазорами, все начнет скрипеть при движении автомобиля Киа Соренто или Спортейдж 2, и будет болтаться.
Чаще всего для закрепления рамки используется герметик или клей, так легко будет снимать автомагнитолу в случае необходимости. Крепим рамку, смотрим, насколько она плотно установилась. Если зазоры имеют место или рамка скрипит, то вытаскиваем все элементы и перепроверяем еще разок.
Мультимедиа или проигрыватель своими силами установить совсем несложно, для этого необходима инструкция и инструменты.
Проигрывание с МР-3
Очень удобно не только поставить магнитофон своими руками, но и сделать так, чтобы магнитола проигрывала с МР-3. Подключить такой флеш-носитель не составит особого труда, потому как практически каждый из них имеет вход USB. Необходимо поискать шнур, соединяющий компьютера с mp3 и магнитофоном. Соединяем шнур, и прекрасное звучание в автомобиле обеспечено.
Безопасность магнитолы
Технологии не стоят на месте, и аппараты автомобильных блоков наделены множеством функциональных возможностей. Нередко автомагнитолы любят автомобильные воры, поэтому производители разработали немало способов для защиты от краж. Одним из них является съемная передняя панель, ее можно легко убрать на ночь или положить в сумку или в карман при необходимости. Так проигрывателем невозможно будет управлять, стоимость такого проигрывателя не превышает стандартную. А некоторые устройства и вовсе имеют свои коды безопасности без знания, которых, включение прибора не получается.
Существуют модели с переворачивающейся панелью, выключив прибор, кажется, что ее в машине просто нет. Такие приборы довольно дорогие и капризные в эксплуатации. Защита от кражи может быть и с помощью магнитной карты. В противном случае магнитола просто не включается и не играет. Еще одной разновидностью прибора будет съемная автомагнитола на салазках. Ее можно вытащить полностью и убрать в сумку выйдя в магазин за покупками или зайти в детский сад за детьми.
- Добавленные319
- Загруженные319
0:41
54 просмотра7 дней назад
1:02
52 просмотра7 дней назад
0:47
61 просмотр13 дней назад
0:46
54 просмотра14 дней назад
0:55
45 просмотров15 дней назад
1:01
47 просмотров18 дней назад
1:07
61 просмотр19 дней назад
1:00
54 просмотра20 дней назад
0:34
51 просмотр27 дней назад
1:08
62 просмотрамесяц назад
1:04
76 просмотровмесяц назад
1:00
66 просмотровмесяц назад
0:37
67 просмотровмесяц назад
1:00
70 просмотровмесяц назад
0:56
53 просмотрамесяц назад
0:58
59 просмотровмесяц назад
1:03
71 просмотрмесяц назад
1:00
75 просмотровмесяц назад
1:00
60 просмотровмесяц назад
0:46
66 просмотровдва месяца назад
0:56
64 просмотрадва месяца назад
1:01
79 просмотровдва месяца назад
2:11
72 просмотрадва месяца назад
1:00
79 просмотровдва месяца назад
1:34
70 просмотровтри месяца назад
1:00
52 просмотратри месяца назад
0:34
76 просмотровтри месяца назад
0:56
65 просмотровтри месяца назад
2:03
40 просмотровтри месяца назад
1:26
87 просмотровтри месяца назад
Показать ещё
0:41
54 просмотра7 дней назад
1:02
52 просмотра7 дней назад
0:47
61 просмотр13 дней назад
0:46
54 просмотра14 дней назад
0:55
45 просмотров15 дней назад
1:01
47 просмотров18 дней назад
1:07
61 просмотр19 дней назад
1:00
54 просмотра20 дней назад
0:34
51 просмотр27 дней назад
1:08
62 просмотрамесяц назад
1:04
76 просмотровмесяц назад
1:00
66 просмотровмесяц назад
0:37
67 просмотровмесяц назад
1:00
70 просмотровмесяц назад
0:56
53 просмотрамесяц назад
0:58
59 просмотровмесяц назад
1:03
71 просмотрмесяц назад
1:00
75 просмотровмесяц назад
1:00
60 просмотровмесяц назад
0:46
66 просмотровдва месяца назад
0:56
64 просмотрадва месяца назад
1:01
79 просмотровдва месяца назад
2:11
72 просмотрадва месяца назад
1:00
79 просмотровдва месяца назад
1:34
70 просмотровтри месяца назад
1:00
52 просмотратри месяца назад
0:34
76 просмотровтри месяца назад
0:56
65 просмотровтри месяца назад
2:03
40 просмотровтри месяца назад
1:26
87 просмотровтри месяца назад
Показать ещё
Пример установки не штатной магнитолы
Рассмотрим замену ШГУ Киа Соренто на мультимедийный комплекс SATURN SHT-6620. В процессе демонтажа штатного головного устройства Kia Sorento XM очищается отверстие протока воздуха климатической установки.
Магнитола SATURN SHT-6620 полностью подходит для Киа Соренто по крепежам.
В комплект входит всё необходимое для установки головного устройства.
Магнитола «SATURN SHT-6620»
Из нюансов установки отметим:
- GPS-антенна магнитная, устанавливается на левую переднюю Kia Sorento XM стойку под накладку.
- Антенна для радио подключается через переходник.
- Для использования функции TV потребуется специальная антенна, так как идущая в комплекте не принимает сигнал при движении по трассе.
- Сопряжение магнитолы с кнопочным управлением на рулевом колесе сопровождается некоторыми проблемами. Для сохранения кнопки понадобится предварительно нажать предыдущую записанную.
- Обновление карт в навигационной системе выполняется вручную.
- Массовый провод головного устройства подключается к проводнику ручного тормоза, чтобы обеспечить воспроизведение видео файлов.
К качеству звучания мультимедийного комплекса нареканий нет. Имеется возможность подсоединения камеры заднего хода.
Штатная магнитола для KIA Sorento XM 2012-2018 (Сlassic, Luxe и Comfort) – OEM 9-9145 на Android 8.1/9 и до 2ГБ-32ГБ
Покупай со Сбербанком в кредит от 570р/мес.
- Конфигурация системы OEM 9: RS – TN, Android 9, 1ГБ-16ГБ нет в наличии RK – TN+, Android 9, 1Гб-16ГБ нет в наличии (+1,000р.) GT – TN+, Android 9, 2Гб-16ГБ (+2,500р.) BGT – 8″ IPS, Android 8.1, 2ГБ-32ГБ, с крутилками и кнопками (+5,500р.)
Наличие: На складе в Москве

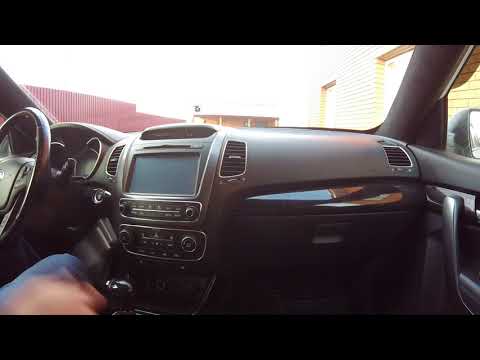

Магнитола DAYSTAR для Киа Соренто ХМ
Модель магнитолы DAYSTAR DS-0029HD полностью аналогична по дизайну штатному головному устройству Киа Соренто ХМ. При этом имеется возможность полноценной замены или доработки ШГУ Kia Sorento 2. Кнопки управления на руле, также задействуются. Для смены потребуется приблизительно час.
А доработка заводской магнитолы в специализированных сервисах порядка семи дней.
Магнитола — «DAYSTAR DS-0029HD»
К положительным моментам замены ШГУ на магнитолу DAYSTAR DS-0029HD относятся:
- Яркий экран с хорошей видимостью под солнечными бликами.
- Возможность использования и перепрограммирования заводских кнопок управления, в том числе на рулевом колесе.
- Быстродействующее программное обеспечение Android 8.1 с восьмью ядрами, оперативной памятью в два гигабайта и 32 Гб для записи файлов.
- Функционирование на CAN шине, вывод на экран названия радиостанций, медиа файлов.
- Ведение телефонных разговоров с хорошей слышимостью для собеседников.
- Возможность подключения интернета через Wi-Fi.
- При желании можно установить разнообразные приложения.
- В комплекте поставляется лицензионная навигационная система Навител.
После установки магнитолы DAYSTAR на Киа Соренто отмечаются следующие проблемы:
Магнитола — «DAYSTAR DS-0029HD»
- Общее снижение уровня звука во всех режимах.
- При воспроизведении видео или медиа очень плохо слышны уведомления навигации.
- В момент срабатывания оповещения навигационной системы происходит фоновое приглушение звука на несколько секунд. Периодически он не восстанавливается.
- Снижение качества картинки с заводской камеры заднего вида.
Сверху работа камеры днем, а снизу ночью (
ссылка
на источник фото)
Первые три можно устранить самостоятельно. Для увеличения громкости понадобится выполнить следующие операции:
- Открыть настройки головного устройства.
Настройка автомагнитолы (
ссылка
на источник фото)
- Выбрать пункт дополнительные настройки, и ввести пароль 123456.
- Перейти в раздел выбора автомобиля.
Поэтапно открываются разделы, последовательно выбираются пункты и нажимается ОК:
Магнитола — «DAYSTAR DS-0029HD» (
ссылка
на источник фото)
- CanBox: Simple soft;
- Cars: Kia;
- Models: All new Sorento;
- Config: Public.
- Производится скачивание настроек усилителя, после чего магнитола перегружается.
- Далее в списке приложений появится программа с названием настройки автомобиля, которую потребуется запустить.
- В открывшейся программе, следует выбрать пункт «Оригинальная настройка громкости автомобильного усилителя».
- Вводится цифра 45.
- Для устранения второй проблемы достаточно выполнить настройки звука в меню Android.
Избавиться от недостатка с приглушением звучания в момент функционирования навигационной системы можно посредством установки новой операционной системы – Android 9. Далее в настройках выставить одинаковый уровень звучания при воспроизведении мультимедийных файлов и навигации.
