Подключение противотуманок через реле: схема, пошаговая инструкция

Если ваша профессия связана с частыми поездками на автомобиле, либо вы просто любите путешествовать, то вы наверняка знаете, что без хорошей оптики гарантировать безопасность езды довольно сложно. На данный момент даже самая кратчайшая поездка не должна совершаться без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.

Схема подключения противотуманок через реле

Перед началом монтажа необходимо определиться со схемой включения:

Автономная, противотуманки будут включаться независимо, правда тогда фары могут посадить аккумулятор полностью, что сопряжено с проблемами. Подключение происходит к плюсу габаритов или проводу зажигания +ACC

Смотрите в видео ниже, как правильно подключить реле.

С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля.

Читайте, как правильно установить противотуманные фары своими руками.

А также о том, как правильно затонировать машину самому.

Чтобы подключить противотуманки через реле не обязательно разбирать половину кузова. Основная часть работ проводится в салоне, где необходимо обеспечить доступ к электрике автомобиля, сняв часть передней панели.

Роль реле

Реле необходимо для снижения тока в проводах, питающих противотуманные фары, во избежание их расплавления. Оно имеет 4 контакта, два коммутирующих и два управляющих, иногда используют пятиконтактное устройство. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Сила тока реле составляет 30 А, возможно использовать и 70. Подключение контактов происходит по следующей схеме:

• 1-ый коммутирующий – блок предохранителей;
• 2-ой коммутирующий – противотуманки;
• 1-ый управляющий – кнопка включения/выключения;
• 2-ой управляющий – масса.

Предохранители

После выполнения подключения проводов к реле с помощью клеммников следуют установить предохранители, которые служат для защиты цепи от короткого замыкания. Предохранитель на 15 А необходимо установить в блоке предохранителей и через него запитать цепь от батареи. Если нет возможности такой установки, предохранитель следует установить отдельно, как можно ближе к аккумуляторной батарее.

Как подключить кнопку включения?

Кнопка включения выключения должна быть запитана любого провода 12 В. В зависимости от предпочтений это могут быть не только управляющие провода от зажигания, но и любой другой источник. Чаще всего его прицепляют к габаритным огням.

Подключение самих фар не отличается сложностью. Красный провод – плюс, подключается к реле, а черный – масса, к корпусу автомобиля.

Проверив правильность подключения противотуманок через реле, можно закончить работы по монтажу противотуманных фар.

Опубликовано:23 февраля 2017

Назначение и преимущества ПТФ

Противотуманки нужны для освещения дорожного покрытия во время дождя, тумана и т. п. Другие цели применения ПТФ:

• для подсветки участков правого края обочины;
• для подсветки участка, расположенного прямо перед капотом машины;
• позволяет получить максимум визуальной информации о состояния дороги;
• как дневные ходовые фары.

Преимущества применения ПТФ:

• широкий функционал — их включение позволяет решить сразу несколько задач, связанных с подсветкой;
• лучший просмотр габаритов авто даже на большом удалении.

Правила установки ПТФ зависят от их типа. Существуют определенные схемы подключения, которых следует придерживаться во время монтажа.

Навигация по записям

Панель предохранителей и реле. Именно поэтому при возможности лучше применять маломощные источники света и здесь, как нигде, лучше всего выглядят светодиодные лампы. Не нужно спешить и сильно дергать бампер, иначе пластик может треснуть.

Рекомендуем также прочитать статью о том, как выполняется подключение магнитолы своими руками. В этом случае подойдут ПТФ любого размера и формы.

Кнопка на три положения в салоне авто.

Смысл подключения достаточно простой: выключатель должен включить реле, которое в свою очередь замкнет цепь питания и подаст напряжение на противотуманки. Основная функция противотуманных фар заключается в подаче света.

Подрулевой переключатель.

Несложная модернизация оптики автомобиля поможет улучшить видимость в плохих условиях, а также внести свежий штрих во внешний вид автомобиля. Что касается углов видимости, то они ни должны быть загромождены.

Приборы с точной регулировкой освещают до 10 метров пространства перед автомобилем, чего вполне достаточно для безопасного движения в сложных погодных условиях. Иначе они будут слепить водителей встречных авто, но не помогут вам разглядеть дорогу в тумане.

Требования к монтажу

Большинство автомобилистов, прилежно изучавших теоретический курс в автошколе, знают, что нельзя по своему желанию ставить на авто приспособления, не предусмотренные производителем, но монтаж противотуманок прописан в ПДД.

Даже если авто от производителя не оснащено противотуманками, каждый автовладелец может их установить, вынеся отдельно или переделав бампер. Нужно помнить, что при переделке вносят серьезные изменения в конструкцию машины, а это уже считается частичным переоборудованием.

Правила установки:

• разрешается установить две противотуманные фары;
• максимальное расстояние между фарой и боковой поверхностью — 0,4 м;
• минимальное расстояние от ПТФ до дороги — 25 см.

Монтаж ПТФ проводится в соответствии с предусмотренными нормами.

Почему стоит установить противотуманки

К сожалению, не у всего автомобильного ряда, который нам так щедро предлагают современные автопроизводители, стоят правильно подобранные противотуманные фары.

Внимание! Дело в том, что в некоторых автомобилях производители довольно сильно экономят на электрике, а значит, свет, который должен быть достаточно ярким, не может полностью проявить себя просто потому, что для этого получает недостаточно энергии.

Что относится к непогоде, то очень часто фары, которые были установлены производителем, попросту не способны справиться с погодными условиями, в которые попадает машина. Количества диодов в них просто недостаточно.

Тем, кто сомневается в целесообразности подобного приобретения и его регулировки, стоит осознавать, что противотуманные фары помогают не только в непогоду. Очень часто опытные водители отмечают, что использование такого света защищает от ДТП в местах, с большим количеством поворотов, так как свет не бьет в глаза, а стелется по асфальту.

Если вы выбираете противотуманные фары впервые, обратите внимание на их характеристики:

• толщину стекла и прочность корпуса;
•  возможность ремонта, например, смены осветительного элемента или стекла;
•  качество крепления и регулирования;
•  аэродинамичность.

Как подключить ксенон в противотуманки

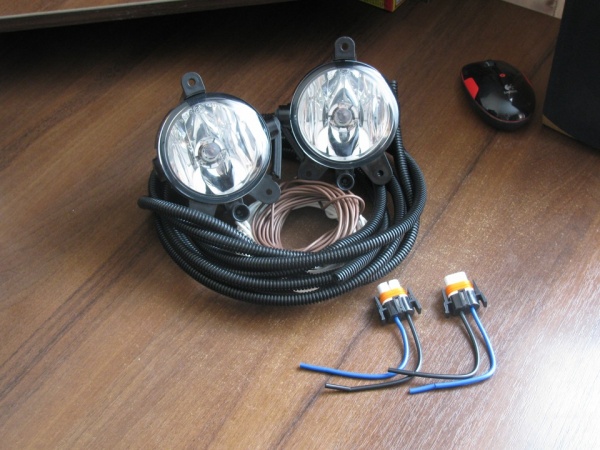

Комплект противотуманных фар для установки

При установке ксенона в противотуманки необходимо дополнительно устанавливать блок розжига.

Использование такого типа освещения, безусловно, улучшает видимость в ночное время суток. Схема подключения не отличается от вышеописанной, только между ксеноновыми лампами и реле включения противотуманок устанавливается , который отвечает за нагрев такой лампы. Конечно стоимость установки такого комплекта выше, чем обычного.

Выбор ПТФ

Сначала определяют место их монтажа на авто. Часто в иномарках на бампере есть ниши под установку дополнительных огней. Тогда противотуманки подбирают так, чтобы их форма и размеры соответствовали этим нишам в бампере.

На внедорожниках ПТФ устанавливают на уровне обычных фар либо на крыше машины. В этой ситуации походят ПТФ с любыми размерами и формой. Главное, чтобы они комплектовались кронштейнами, обеспечивающими надежное крепление.

Главное отличие противотуманок — используемые в них лампы. Различают такие виды ПТФ:

1. Галогенные. Самый доступный вариант. Минус — невысокий ресурс по сравнении с другими видами ламп. Прежде чем купить такие фары, убедитесь, что вы сможете их без труда поменять, когда они выйдут из строя.
2. Светодиодные. Их главные преимущества — долговечность и экономичность. Минус — цена. Если светодиодные фары установлены неправильно или они плохо вентилируются, срок их эксплуатации сокращается.
3. Ксеноновые. Плюсы — хорошие технические характеристики. Такие модели долговечны и эффективны. Минус — высокая стоимость.

Подготовка к монтажу ПТФ

Осуществить установку или замену ПТФ своими руками можно при отсутствии специальных навыков и опыта. Проводить все работы желательно в гараже, оснащенном смотровой ямой. Перед установкой желательно ознакомиться со схемой электросети автомобиля и рекомендациями производителя как самих противотуманок, так и автомобиля.

Идеальный вариант – обратиться в автосервис во избежание ошибок при установке противотуманок и последующих проблем в их работе.

Подготовка к монтажу

Противотуманные фары способен установить практически каждый автомобилист, умеющий орудовать отверткой и гаечными ключами.

Советы по подготовке к монтажу:

1. Монтажом лучше заниматься в гараже со смотровой ямой.
2. Работы следует вести, строго соблюдая технологическую инструкцию.
3. При себе во время монтажных работ необходимо иметь электросхему своей машины.

Как поставить ПТФ необходимые материалы и инструменты

Установка противотуманных фар вне зависимости от выбранного способа монтажа требует наличия определённых деталей и инструментов, без которых она невозможна.

Для чего нужны кнопка и реле

Для того чтобы установить на ВАЗ противотуманные фары, необходимо заранее собрать определённые детали или приобрести готовый комплект. Стоимость такого набора редко превышает одну тысячу рублей.

В комплект ПТФ входят:

• провода с колодками и клеммами для конкретной модели ВАЗ. Стандартно их три штуки: один соединяет фары, второй идёт к реле от выключателя и третий — от реле к блоку предохранителей;

• реле противотуманных фар;

• кнопка включения;

• клипсы и стяжки, которыми фиксируются провода;

• противотуманные фары.

Какие ПТФ предпочесть? Сами фары выбираются водителем на свой вкус, но главное при выборе — не ошибиться с мощностью, дабы не перегружать генератор и электропроводку автомобиля. Фары с ксеноном лучше не приобретать: генератор имеет определённый запас мощности, но при этом не рассчитан на слишком высокие нагрузки. Обычных лампочек будет вполне достаточно.

Видео

Монтажная схема для установки противотуманных фар показана в видеоролике, снятом для канала «Любитель Автомобилей».

Установка и подключение выключателя противотуманных фар

Специалисты и автолюбители знают, что ПТФ – это такие осветительные элементы, которые включаются либо нажатием кнопки указателей поворотов и фар, либо отдельной клавишей в блоке управления включения-выключения света транспортного средства.

При активации противотуманных фар посредством блока управления узел демонтируется и заменяется новым блоком, укомплектованным выключателем ПТФ. Желательно заранее подобрать все крепежные элементы и панели, чтобы избежать проблем со сломанными пластиковыми деталями и заменить их при необходимости.

После того, как противотуманные фары будут установлены, проверяется последовательность подключения и надежность креплений, к аккумулятору подключается минусовая клемма и осуществляется пробное включение противотуманных фар. При включении и выключении ПТФ в штатном режиме обязательно осуществляется регулировка светового потока по высоте.

Схема установки противотуманных фар

Как уже упоминалось, подключение противотуманных фар должно производиться по определенным правилам. В первую очередь это затрагивает вопросы их установки и расположения на автомобиле. Места для фар строго определены, где их можно ставить – показано на приведенном рисунке

На современных автомобилях, вопрос выбора места установки, практически не должен стоять. На большинстве машин, на бампере, изготовителем предусмотрены места для ПТФ, чаще всего такие фары ставят на автомобили комплектации люкс. Если в моделях другой комплектации фары отсутствуют, то на этих местах стоят заглушки. Вместо них можно самостоятельно выполнить монтаж противотуманных фар.

Распространенные ошибки

Если у автолюбителя нет опыта электромонтажных работ, устанавливая ПТФ, легко ошибиться. Чтобы правильно подсоединить фары, рекомендуется заблаговременно узнать о типичных промахах новичков.

Недочеты и проблемы:

1. Проблема возникает при подсоединении ПТФ к габаритам. Эта система не рассчитана на ток, который ей приходится выдерживать из-за внедрения дополнительной нагрузки.
   В итоге наблюдается перегрев и плавление проводов. Если ПТФ загораются вместе с габаритами, оборудование быстро выйдет из строя.
2. Если параметры монтажа ПТФ не отвечает нормам ПДД, к водителю могут предъявить претензии работники ГИБДД. Если они обнаружат нарушение установленных норм, то водитель будет оштрафован.
3. Бывает, что автолюбитель выбирает неудачное место под кнопку. Если она расположена слишком далеко, водителю сложно дотянуться до нее Это может спровоцировать ДТП.

Если вы часто ездите в условиях проблемной видимости, вам стоит поставить ПТФ. Благодаря им вы сможете лучше контролировать авто в сложных условиях, что обеспечит вам более высокий уровень безопасности при езде.

Особенности подключения

Установленные на заводе-изготовителе противотуманные фары соответствуют всем действующим нормативам. При самостоятельном же подключении необходимо знать, что несмотря на то, что ПТФ не обязательны на авто, их самостоятельное подключение должно выполняться с учетом определенных требований.

Важно!Неправильная установка может вызвать нежелательные вопросы со стороны инспекторов ГИБДД, а также станет помехой для прохождения техосмотра.

Передние противотуманные фары должны располагаться симметрично по обеим сторонам авто. Высота размещения не должна быть ниже 250 мм от уровня грунта, а расстояние от каждого штатного габарита не должно превышать 400 мм. Регламентируется не только месторасположение ПТФ, но и режим их работы – включаться они могут только совместно с габаритными огнями, отдельно от них работать они не должны.

Используя готовый набор для подключения противотуманных фар, можно существенно облегчить себе работу, но не стоит забывать о такой немаловажной детали, как регулировка ПТФ. В особенности этот момент актуален при использовании ксенона – неверно выставленный угол, во-первых, сделает свет неэффективным при тумане – он будет рассеиваться, а во-вторых, будет слепить встречных водителей.
