Устройство и принцип работы воздушного фильтра

Воздушный фильтр на модели 2114 представляет собой слои фильтровочной бумаги, которые находятся в пластмассовом корпусе панельного типа (в отличие от круглого на карбюраторных моделях ВАЗ). Фильтровочные слои скрепляются полимерными кольцами. Инжекторный фильтр более компактный, но уровень очистки воздуха в нем выше, в сравнении с карбюраторными моделями.

На выходе установлен датчик массового расхода воздуха. Очищенный воздух подается во впускной ресивер двигателя. Часть воздушной массы идет на поддержание рабочего давления топливного шланга. А основная масса поступает во впускной коллектор двигателя. Работа системы подачи регулируется электронным блоком управления.

Таким образом, воздушный фильтр выполняет следующие функции:

1. Очистка входящего воздуха от мелких частиц пыли, и других примесей.
2. Обеспечение свободного потока воздуха во впускной ресивер, и далее в коллектор двигателя.

Фильтр нуждается в периодической замене через 10-15 тыс. км. пробега, так как все примеси из воздушного потока остаются на фильтровочном элементе. В результате их скопления фильтр забивается, и воздух с трудом проходит через него. Если автомобиль используется в пыльной местности, или городских условиях с сильно загрязненным воздухом, фильтры нужно менять чаще.

Снятие

1. Подготавливаем автомобиль к выполнению работы (см. “Подготовка автомобиля к техническому обслуживанию”).

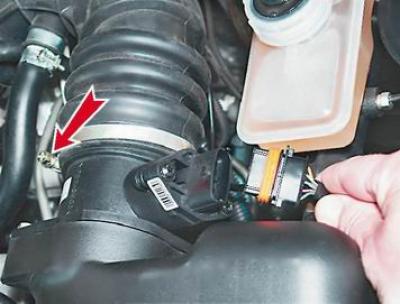

2. Отсоединяем колодку проводов от датчика массового расхода воздуха и ослабляем затяжку хомута шланга подвода воздуха к дроссельной заслонке.

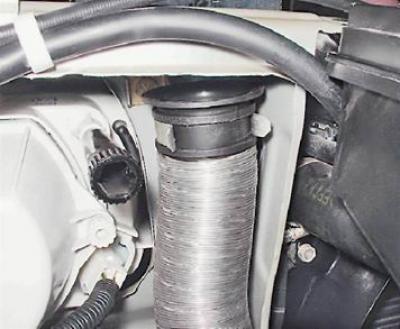

3. Извлекаем наконечник шланга воздухозаборника из кронштейна.

4. Торцовым ключом на 10 мм с удлинителем отворачиваем два болта крепления кронштейнов резиновых опор к панели кузова.

5. Извлекаем основание резиновой стойки из отверстия кронштейна, прикрепленного к полке аккумуляторной батареи.

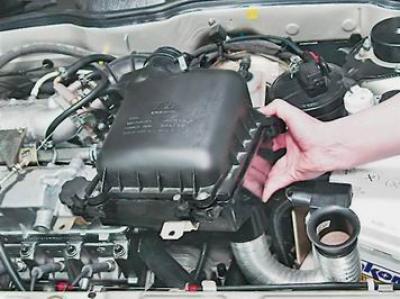

6. Вынимаем кронштейны двух других резиновых опор из-под тяги замка капота и снимаем воздушный фильтр в сборе со шлангом и датчиком массового расхода воздуха.

Воздушный фильтр ВАЗ-2114: описание, замена

ВАЗ-2114 – весьма популярный в России автомобиль. Несмотря на выход из серийного производства, машина активно используется нашими соотечественниками. Одно из главных достоинств данного автомобиля – высокая ремонтопригодность и дешевизна обслуживания. «АвтоВАЗ» до сих пор выпускает запчасти на эту модель. Не исключением стал и воздушный фильтр для ВАЗ-2114. О нем мы и поговорим в нашей статье.

Как заменить воздушный фильтр на ВАЗ 2113-ВАЗ 2115?

1. Прежде чем мы начнём скажем вам пару слов о том, что большинство двигателей которые устанавливались АвтоВАЗом на различные автомобиля просто идентичны, к примеру на автомобили ВАЗ 2110 устанавливался карбюраторный двигатель от девятки, данный двигатель кстати так же и использовался на первых автомобилях ВАЗ 2115 и поэтому смысла расписывать ту же самую инструкцию по замене фильтра на том же самом двигателе мы невидим, сейчас вы скажите а как же нам менять фильтр если как таковой инструкции здесь нет? Этот нюанс мы отметим чуть позже, а пока продолжайте читать данную статью и после её прочтения вы всё очень быстро поймёте!

2. Так вот мы уже разобрались насчёт двигателей карбюраторов, а что же насчёт инжекторных автомобилей ВАЗ 2115 на них то же что ли устанавливался двигатель от какой то машины? На самом деле да! Одним из первых инжекторных двигателей который появился у АвтоВАЗа в серийном производстве, так это был двигатель под маркировкой 2111, он устанавливался на все автомобиле десятого семейства, да и был он разработан именно для них. Потом данный двигатель компания АвтоВАЗ начала засовывать так сказать практически в каждые автомобили, таким образом он устанавливался на множество инжекторных автомобилей семейства Самара, а в семейство Самара как всем уже известно входят девятки, четырнадцатые, пятнадцатые и т.д.

3. Как уже было сказано ранее, инструкции по замене как таковой не будет именно в этой статье, всё дело в том что инструкция по замене воздухофильтра и на карбюраторных и на инжекторных автомобилях была написана в статье под названием: «Замена воздухофильтра на ВАЗ 2110», поэтому если вы хотите узнать более подробно о том как заменить этот фильтр, тогда переходите по этой ссылки на отдельную очень интересную статью и уже там все подробности по замене смотрите.

Примечание!
Если у вас появятся какие либо вопросы, то задавайте их в комментариях мы на них с радостью ответим!

Как понять, что фильтр засорен

Распознать, что система подачи воздуха работает неправильно из-за засоренного фильтра, можно по следующим признакам:

• на бортовом компьютере горит предупреждающий сигнал «Check Engine»;
• автомобиль теряет мощность, падают обороты двигателя;
• значительно увеличивается расход бензина – до 3 литров на 100 км.

Кроме проблем с работой двигателя, загрязненный фильтр может привести к преждевременному изнашиванию свечей зажигания, и сбоям в работе ЭБУ. Поэтому необходимо как можно быстрее произвести его замену.

Принцип работы

После такта выпуска поршень в цилиндрах двигается в нижнюю мертвую точку. В двигателе создается разряжение. При этом механизм ГРМ открывает клапан, через который поступает кислород. И тот буквально всасывается в цилиндры, поскольку давление в них – ниже атмосферного.

На турбированных двигателях воздух поступает принудительно. Но мы рассматриваем конструкцию 14-й «Лады», где нет турбин и компрессоров. Так, при создании отрицательного давления, воздух проникает через поры фильтра. Они достаточно мелкие и способны очистить кислород от грязи и пыли. Далее он проходит через патрубок воздушного фильтра ВАЗ-2114 во впускной коллектор. После этого воздух уже смешивается с топливом и впрыскивается в цилиндр.

Существует два вида описываемых элементов:

1. Каркасные. Так именуют заключенный в корпус воздушный фильтр. ВАЗ-2114 оснащается таким очистителем с завода. Это стандартная конструкция. Сам фильтр представляет собой бумажный элемент прямоугольной формы. Его вы можете увидеть на фото в статье. Бумага образует некую гофру воздушного фильтра. ВАЗ-2114 также имеет и корпус, состоящий из двух частей. Он изготавливается из пластика и крепится на винтах.
2. Бескаркасные. Другое название – фильтр нулевого сопротивления. Устанавливается нештатно и, в отличие от первого типа, подлежит многоразовому использованию. В основе элемента лежит тонкая бумага, пропитанная маслянистой жидкостью.

Для чего это делается? Толщина бумаги в фильтре нулевого сопротивления намного меньше. Поэтому воздух не способен нормально очиститься, проходя сквозь его поры. В связи с этим предусмотрена пропитка. Благодаря ей, на внешние стенки фильтра прилипает грязь. Она не проникает далее в двигатель. Для большей жесткости этот элемент может быть армирован сеткой.

Производитель утверждает, что замена воздушного фильтра на ВАЗ-2114 должна производиться каждые 15 тысяч километров. Но эти данные все же могут существенно разниться, в зависимости от условий эксплуатации. Так, в зимнее время фильтр загрязняется уже к 7 тысячам км. Поэтому замену лучше производить одновременно с маслом. Опытные автомобилисты рекомендуют делать эту операцию с интервалом в 10 тысяч километров.

Также отметим, что воздушный фильтр на ВАЗ-2114 является расходным материалом. Продувать его нет никакого смысла – это бесполезное занятие. Элемент меняется целиком на новый. Тем более что его цена составляет всего около 150-200 рублей.

Замена фильтра

Чтобы снять и заменить воздушный фильтр как на ВАЗ 2114, так и на других автомобилях, нужно прежде всего, отсоединить клеммы от аккумулятора, чтобы обесточить авто. Затем следует отсоединить датчик расхода воздуха. Это необходимо, чтобы избежать его случайной поломки.

Далее нужно:

1. Снять впускной патрубок, или приподнять крышку корпуса вместе с ним.
2. Снять крышку корпуса фильтра с помощью крестовой отвертки.
3. Извлечь использованный фильтр.
4. Удалить скопившийся мусор из корпуса.
5. Установить новый воздушный фильтр, следуя стрелочке-указателю правильного расположения.
6. При необходимости заменить резиновый уплотнитель.
7. Собрать все в обратном порядке. Важно не перетягивать крышку, и следить за отсутствием щелей и перекосов.

Таким образом, замена воздушного фильтра на ВАЗ 2114 – достаточно простая операция, не требующая много времени.

На автомобильных форумах можно встретить совет просто продуть забившийся фильтр, вместо его замены. Но такая продувка может быть использована только в качестве временной меры. В дальнейшем, фильтровочный элемент все равно необходимо менять.

Зачем нужно менять фильтр

Казалось бы — а зачем вообще к этому фильтру лезть и менять его? Раз поставили на заводе — значит, нужен, пусть стоит и несёт службу. Однако же нет, таким образом поступать никак нельзя, в противном случае срок службы автомобиля будет очень недолог.

Покупка новой детали

Новый фильтр на «четырнадцатую» стоит не более 300 рублей. Запчасти продаются в любых магазинах, специализирующихся на отечественном автопроме. Нужно отметить, корпус воздушного фильтра Ваз 2114 является отдельной деталью и приобретается дополнительно. Низкие цены на комплектующие делают установку воздушного фильтра Ваз 2114 посильной задачей для любого владельца «чепырки».

Некоторые умельцы умудряются своими руками чистить использованные фильтрующие элементы, но по сути, результат от этого нулевой. Ресурс у восстановленных фильтров крайне мал, а времени на ручную очистку требуется немало, поэтому изначально эта затея нецелесообразная.

Большинство автолюбителей предпочитают штатную деталь с маркировкой ВФ-14. Продается на любом авторынке за 150-200 рублей. Если Вы заинтересованы в максимальном ресурсе фильтрующего элемента, то рекомендуем приобретать комплектующие немецких производителей (на рынке представлены изделия фирм MANN и HENGST).

Также в продаже имеются так называемые «фильтры нулевого сопротивления». «Нулевики» ощутимо повышают мощность мотора, но при этом их монтаж требует дополнительной доработки силового агрегата.

Какой фильтр выбрать

Поскольку воздушные фильтры считаются расходными материалами для автомобиля, они, как правило, стоят недорого, и доступны повсеместно. Но при покупке нового фильтра следует обращать внимание на производителя, и отзывы о его продукции. От качественного фильтровочного элемента зависит срок его службы, и работа автомобиля.

Среди владельцев ВАЗ-2114 получили популярность следующие фильтры следующих отечественных производителей:

• BIG – на ВАЗ 2114 применяется фильтр с маркировкой GB 9597 C;
• АФ – код используемого фильтра 2112-1109080-02.

Также признаны качественными немецкие фильтры:

• MANN – используется фильтр С 22117;
• HENGST – фильтр с кодом E 22 L.

Качество данных воздушных фильтров подтверждено специалистами в результате проведения тестов и испытаний. Есть и другие достаточно качественные фильтры, подходящие для ВАЗ 2114.

При покупке следует оценивать следующие параметры:

1. Качество материала фильтра.
2. Заявленный срок использования.
3. Отзывы автовладельцев, и результаты тестов фильтровочных элементов.

Иногда, с целью повышения мощности двигателя, автовладельцы ставят так называемой «нулевой фильтр» — фильтр нулевого сопротивления. Для его установки на ВАЗ 2114 требуется тюнинг впускной системы, и перепрошивка блока управления. Такой фильтр очень требователен в уходе и требует пропитки специальным раствором. Проводить её следует также с осторожностью, чтобы избежать попадания на ДРВ. Поэтому следует взвесить все «за» и «против», прежде чем устанавливать такой фильтр.

Таким образом, воздушный фильтр, несмотря на простоту своего устройства – деталь, необходимая для исправной работы системы подачи воздуха и двигателя. Поэтому фильтры следует своевременно менять. Производить замену нужно только на качественный и подходящий для данной модели автомобиля воздушный фильтр.

Порядок замены фильтра на ВАЗ 2110, 2111 и 2112

Перед заменой фильтра нужно обратить внимание на сопутствующую электронику и электропровода. Чтобы с этим не возникало проблем, следует обесточить аккумулятор, отсоединив от него одну из клемм. Тогда даже если на проводку попадёт вода или будет нечаянно задет рукой оголённый провод — проблем не возникнет.

Менять эту важную для автомобиля систему — хоть на инжекторном двигателе, хоть на карбюраторном — дело очень быстрое, занимает всего 5-10 минут.

Подготовка инструмента:

• Гаечный ключ на десять;
• Фигурная отвёртка;
• Непосредственно фильтр;
• Ветошь или тряпки.
