Особенности процесса разборки КПП Даймос на УАЗ Патриот. Когда необходимо проводить разборку коробки передач и ее ремонт.

Конструкция и особенности устройства

На внедорожнике УАЗ Патриот коробка передач Dymos представляет собой механизм, внутри которого расположен набор шестерней различного диаметра. Приводной механизм, представленный в виде рычага и выведенный в салон автомобиля, позволяет осуществлять смену шестерней во время движения, что собственно дает возможность развивать высокую скорость автомобиля. Схема конструкции коробки передач представлена ниже.

В ходе эксплуатации автомобиля УАЗ Патриот важно периодически осуществлять диагностику коробки передач, а точнее, проверять наличие определенного уровня масла. Масло является смазочным материалом, в котором осуществляется функционирование устройства. Уровень масла может быть снижен в результате неисправности манжет и уплотнительных прокладок, которые необходимо заменить до заливки нового масла. Срок замены масла на новое составляет 60 тысяч км пробега, как рекомендует изготовитель.

Коробка передач является не требовательным механизмом и не нуждается в проведении регулировочных действий. Периодически нужно проверять крепление устройства, так как постоянные вибрации могут спровоцировать самоотвинчивание болтовых соединений. В случае обнаружения таких неисправностей, как:

• самопроизвольное выбивание передачи;
• проблематичность включения;
• посторонний шум во время функционирования устройства;
• невозможность включения той или иной передачи.

Все эти признаки являются важными причинами того, что в последующем коробка передач вовсе может дать сбой. Поэтому при обнаружении одной из этих причин, следует осуществить разборку устройства и провести соответствующий ремонт (замену шестерней или кулис).   Рассмотрим, что же собой представляет разборка коробки передач Dymos на внедорожнике УАЗ Патриот.

Разборка КПП

Прежде чем приступать к разборке КПП, данный механизм совместно с раздаточной коробкой следует извлечь из автомобиля. Как это делается, можно узнать из соответствующего материала. Приступим к рассмотрению процесса разборки КПП на внедорожнике УАЗ Патриот.

1. Первоначально подлежит демонтажу вилка подшипника 5 и сам подшипник 6 (обозначено на схеме выше) расположенный на валу коробки.
2. Следующий этап предусматривает проведение демонтажных работ крышки механизма, отвечающего за переключение передач. Крышка извлекается совместно с рычагом переключения.
3. На конструкции КПП установлен датчик выключения световой сигнализации при движении задним ходом, который также подлежит демонтажу. Его необходимо вывинтить с помощью гаечного ключа.
4. Извлекается штифт головки штока, применяя при этом пробой с молотком. Также следует вывинтить болт под номером 1 (фото ниже), представляющего собой ось промежуточной шестерни заднего хода.
5. Вывинчиваются фланцевые болтовые соединения, после чего используя большой магнит, осуществите извлечение пружин и плунжеров, находящихся внутри.
6. Приступаем к процессу демонтажа крышки подшипника первичного вала, осуществив предварительно отвинчивание болтовых соединений.
7. Прежде чем осуществить снятие подшипника с первичного вала, необходимо демонтировать пружинное стопорное кольцо под номером 2.
8. Извлекается передний картер МКПП Даймос внедорожника УАЗ Патриот. Для этого необходимо вывинтить болтовые соединения, показанные стрелками.
9. Со стороны расположения вторичного вала следует демонтировать следующие элементы:
   1. стопорное кольцо 1;
   2. защитное кольцо 2;
   3. два стопорных полукольца 3;
   4. большое стопорное кольцо 4.
10. Производится вывинчивание болта под номером 1, который является осью промежуточной шестерни заднего хода. После его вывинчивания, следует демонтировать ось.
11. С помощью тонкого пробоя необходимо осуществить выпрессовку блокировочных штифтов, после чего снять штоки переключения передач. Блокировочные штифты после снятия должны заменяться новыми.
12. Чтобы провести отделение заднего картера от вторичного вала, необходимо подвесить устройство за вторичный вал. После этого следует осуществлять нагревание задней стенки картера до момента ее разъединения.
13. Продолжительность нагревания должна составлять около 5 минут при температуре в 400 градусов. После прогрева крышки, следует осуществить разъединение валов, используя при этом молоток.

На этом принцип разборки КПП Даймос внедорожника УАЗ Патриот завершена. Далее осуществляется соответствующий ремонт или замена изношенных шестерней. Ремонт не представляет собой особой сложности, а самое важное – это выявить точную причину поломки. После того, как будет проведен соответствующий ремонт КПП, можно ее собрать в порядке обратном разборке и установить на автомобиль. При этом не забывайте осуществить замену изношенных деталей. После установки изделия на автомобиль, следует залить масло до номинального уровня.

Подводя итог, важно отметить необходимость своевременного проведения ремонта КПП, в противном случае устройство может подвести в самый неподходящий момент.

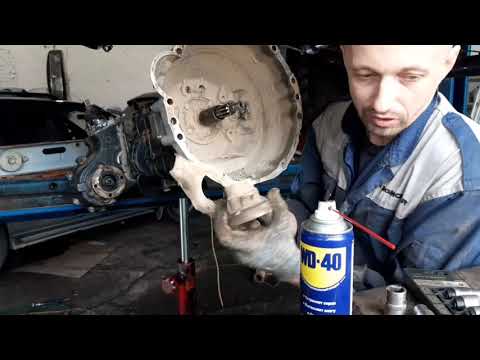

Для просмотра онлайн кликните на видео ⤵

Характерные неисправности, для устранения которых необходимо заменить сцепление

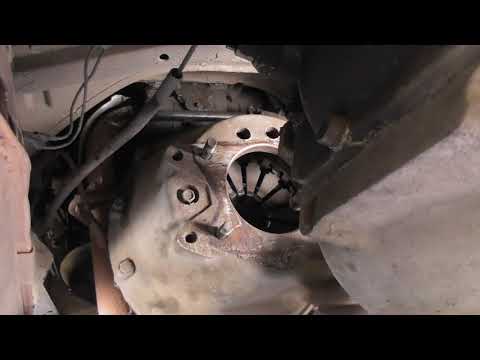

Вид сцепления на УАЗ Patriot.

При поломке сцепления заменяют весь комплект, включающий диски, маховик, регулирующие подшипники. Специалисты советуют обновлять опорный подшипник маховика.

Систему нужно ремонтировать при возникновении таких неисправностей:

• появление скрипящих или свистящих звуков при надавливании на педаль;
• возникновение вибрации или толчков при переключении рычага МКПП;
• неполное включение или отключение сцепления, усложняющее управление автомобилем.

При замене только нажимного или ведомого шкива может потребоваться повторный ремонт.

Описание

Подшипник первичного вала КПП 5-ст. “DYMOS” УАЗ PATRIOT, HUNTER (шариковый) 806037 / 3163-1701032 [43047T00130; 806037]

• артикул 3163-1701032 [43047T00130; 806037];
• доступен под заказ;
• цену и сроки поставки уточняйте;
• есть аналоги в наличии (проверить);
• доставка осуществляется по всей России.

Узнайте наличие, цену и сроки поставки данного товара по телефону 8 800 700-9-554 или черезформу обратной связи. При необходимости наши специалисты подберут для вас аналогичные товары, имеющиеся в наличии.

Размеры подшипника SKF 6203:

• Внутренний диаметр – 17 мм;
• Наружный диаметр – 40 мм;
• Высота – 12 мм.

Поиски в Интернете обозначений и номеров для данного подшипника дали следующие результаты:

ISO	ГОСТ	Примечание
6203	60203	Открытый с 2-х сторон
6203 Z	–	Закрытый с одной стороны металлической пластиной
6203 ZZ	80203	Закрытый с двух сторон металлическими пластинами
6203 2RS	18203	Закрытый с двух сторон резиновыми уплотнителями
6203 2RSH	–	Закрытый с двух сторон резиновыми, армированными металлом уплотнителями

Возможное написание каталожных номеров: SKF 6203 2RSH, SKF 62032RSH, SKF62032RSH, 60203, 80203, 18203

Встречающиеся наименования детали : –
