Рулевая рейка ваз 2114 стучит

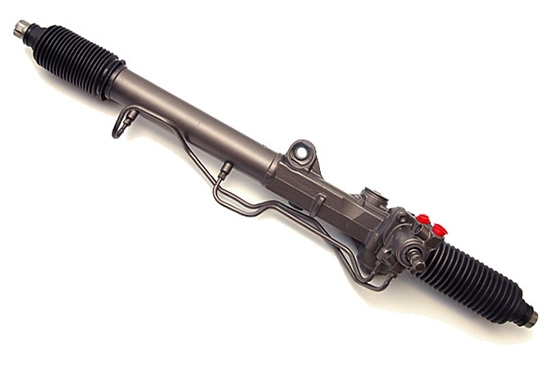

Рулевая рейка ваз 2114 стучит Ремонт рулевой рейки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115 Рулевая рейка – обязательный, незаменимый элемент рулевого управления

Почему стучит рулевая рейка Ваз 2114 – основные причины

Если стучит рулевая рейка Ваз 2114, на то может быть несколько причин:

1. Слабо затянуты крепежные соединения рулевого.
2. Износилась пластмассовая опорная втулка, и образовался люфт.
3. Люфт в подшипниках первичного вала.
4. Из-за выработки увеличился зазор между зубьями рулевой рейки, что привело к люфту и глухому стуку.
5. Болтается поджимной сухарь, который стучит по корпусу рулевой рейкииз-за выработки и износа антифрикционной накладки.

Важно определить, откуда идет стук. В движении может показаться, что стучит рулевая рейка, но дело может быть и в рулевых тягах или рулевом наконечнике. К слову, определить, что виноват наконечник, можно по порванному пыльнику.

Лада 2114 2010, двигатель бензиновый 1.6 л., 81 л. с., передний привод, механическая коробка передач — визит на сервис

Как устроена рулевая рейка на ВАЗ 2114

Рулевое управление на ВАЗ 2114 устроено так, чтобы было доступно изменение угла наклона рулевой колонки. Тип – реечный, с карданным валом. Сам карданный вал составлен верхним валом и промежуточным, связь между которыми осуществляется через карданный шарнир.

Промежуточный (самый нижний) вал рулевого управления через муфту подсоединяется к рулевому механизму. Механизм этот составлен зубчатой шестернёй, картером (цилиндрической формы, в нём находится сама рейка) и рулевой рейкой, пребывающей в зацеплении с приводящей шестернёй.

К шестерне рейка прижата металлокерамическим упором и пружиной. В нижней части рейки есть винт для регулировки с резиновым уплотнителем. Он позволяет выровнять и настроить размер зазора при выработке вала.

При повороте руля, вращение от него передаётся через валы, составляющие карданный и карданный шарнир, приводной шестерне, которая вращаясь, смещает рейку. Рулевая рейка, посредством муфт, соединяется с рулевыми тягами.

У рулевых тяг длину меняют вращением соединительных муфт. Самопроизвольно проворачиваться муфты не могут, так как поджаты с 2-х сторон контргайками. Манипулируя длиной тяг с помощью муфт, изменяют схождение передних колёс.

Тяги, через поворотные рычаги, связаны со стойками передней подвески, которые и вращают при смещении рейки. Внутренние наконечники рулевых тяг скрепляются с рейкой болтовым соединением.

Рулевая рейка на ВАЗ 2114 механическая, усилителей она не имеет, а крепление к кузову (стенка-перегородка моторного отсека, в подкапотном пространстве) осуществляется с помощью двух хомутов. Хомуты притягивают корпус рейки к кузову.

Вал-шестерня крутится на паре подшипников, из которых один игольчатый, а второй – радиальный шарикоподшипник.

• Задача первого – служить нижней опорой, выполняя, одновременно, роль направляющей.
• Второй – верхняя опора и фиксатор для валика рулевого механизма внутри корпуса.

У приводной шестерни-вала имеются шлицы и проточка, для присоединения к рулевой муфте. От внешних воздействий механизм защищён пыльником. Картер механизма, а также пыльник, имеют метки, для проверки точности сборки. Внутри корпуса дополнительной опорой для рейки служит специальная втулка из пластмассы, уменьшая люфт при перемещении рейки.

Признаки неисправности

Грамотные водители знают, что передача усилия на колеса осуществляется через прямозубую или косозубую шестеренку, а та взаимодействует с зубчатой рейкой. Люфт в рейке устраняется при помощи прижимных пружин. Когда возникает стук рулевого механизма, ощутимый в случае наезда на препятствие, езде по неровностям, необходимо произвести наладку рейки.

Некоторые водители ВАЗ 2114 не знают, что люфты и поскрипывание в рейке можно устранить, полагают, что в машине ВАЗ 2114 нельзя подтянуть рулевую рейку. Регулировка помогает избавиться от люфтов и обеспечить качественное управление машиной. При этом следует понимать, что неправильная регулировка рейки ВАЗ может привести к ухудшению вращения руля. Это вызвано перетяжкой регулировочного винта.

Как подтянуть рулевую рейку Ваз 2114 и зачем это необходимо

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

Ремонт и замена рулевой рейки на ВАЗ 2114

За возможность изменять направление во время передвижения на автомобиле ВАЗ 2114 отвечает рулевой механизм. На данном авто применяется механизм типа «шестерня-рейка»

Схема работы рулевого управления

Принцип работы данного механизма сводится к преобразованию вращения шестерни, связанной с приводом, в поперечное перемещение рейки с зубчатым сектором. Движение этой рейки затем передается посредством рулевых тяг на амортизационные стойки подвески, выполняющие также роль поворотных кулаков.

Данные механизмы последнее время стали очень распространенными из-за простоты конструкции, и используется на многих авто. Простота конструкции обеспечивает должную надежность, однако неисправности с рулевым механизмом бывают достаточно часто. Часть из неисправностей можно устранить заменой изношенных составных частей, но некоторые неисправности приводят к тому, что требует замена рулевой рейки ВАЗ 2114.

Регулировка рулевой рейки ВАЗ 2110 2114

Дата публикации Июн 28, 2014, Рубрики Ремонт автомобилей ВАЗ |

Регулировка рулевой рейки ВАЗ 2110 2114 обычно требуется после длительной эксплуатации автомобиля по дорогам с плохим покрытием. Многие автомобилисты при этом обращают внимание на то, что, в процессе вождения, из-под автомобиля начинают раздаваться непонятные шумы в виде стуков или треска. В этом случае, лучше всего обратиться в ремонтный сервис, для того, чтобы квалифицированно установить причину неисправности. В подавляющем большинстве случаев, при таком “диагнозе” требуется ремонт, регулировка, а порой и полная замена рулевой рейки ВАЗ 2110 2114.

В любом транспортном средстве нет “вечных” механизмов, поэтому и требуется регулировка рулевой рейки ВАЗ 2110 2114. Самые явственные нарушения в ее работе проявляются при выполнении на автомобиле поворотов и прочих видов маневрирования. Для того, чтобы проверить техническое состояние рулевой рейки, нужно взяться за вал руля рукой в том месте, где он сочленяется с рейкой и пошатать его вверх-вниз. Если Вы услышите стук, рейку необходимо регулировать и заменив, предварительно, игольчатый подшипник. Если он целый, его, по меньшей мере, потребуется тщательно смазать.

Далее, дергая рукой за рулевые тяги необходимо определить люфт в рулевой рейке (шестерня, втулка) ВАЗ 2110 2114, которого наблюдаться не должно. Для устранения неисправности можно обратиться на СТО, а можно провести ремонт или регулировку самостоятельно, но для этого Вам, в первую очередь, потребуется запастись ремонтным комплектом. Данные комплекты бывают трех видов и их всегда можно найти в продаже на автомобильном рынке или в магазине.

К минимальному ремонтному комплекту рулевой рейки ВАЗ 2110 2114 относится набор специальных крепежей с шайбами, запасные втулки, изготовленные из фторопласта, и подшипники. Средний набор включает в себя дополнительные валы, которые возможно потребуется заменить во время регулировки. Стоит такой набор на порядок дороже. И, наконец, полный ремонтный комплект, который включает в себя новую рулевую рейку ВАЗ, в сборе. При приобретении данного комплекта не стоит забывать о том, что рулевая рейка может быть 2-х образцов, старого и нового.

Ремонт и регулировка рулевой рейки на ВАЗ 2114 своими руками

Каждый автовладелец хочет, чтобы его машина не подводила в ответственные моменты, доставляла минимум проблем и приносила максимум пользы. Но это напрямую зависит от того, как владелец ухаживает, следит, вовремя ремонтирует свой автомобиль.

Один из наиболее важных узлов, влияющих на безопасность, является рулевое управление . Выполнять ремонт рулевых реек приходится не так часто владельцам ВАЗ 2114, поскольку эти агрегаты имеют достаточно продолжительный срок службы. Но ряд факторов и время приводят к тому, что приходится обращать самое непосредственное внимание на рулевые, своевременно диагностировать неполадку и оперативно ее устранять.

Сегодня поговорим о том, как выполнить ремонт этого узла своими руками, а также какие мероприятия позволят вернуть к жизни вашу немного износившуюся рулевую рейку.

Последствия стука в рулевой рейке

Степень критичности последствий будут напрямую зависеть от того, как скоро водитель обратит внимание и приступит к починке. Каждый километр промедления приводит к негативным последствиям и чрезмерному износу смежных деталей. Частые случаи, когда владельцы обращаются в автомастерскую с просьбой провести капитальный ремонт агрегата, хотя начальной причиной был обычный стук в области передней оси. Проигнорировав сигналы машины о поломке, собственнику придется выложить финансовых средств на починку в 2 – 3 раза больше, нежели могло быть.

Критические фазы стуков перерастают в дорожные аварии, съезду в кюветы, обочины, столкновение со встречным авто, летальными исходами для участников движения.

Стоимость починки

Однозначного ответа нет, так как окончательная цена ремонта будет ясна в ходе осмотра. На финальную цену влияет также марка, модель, срок эксплуатации, тип рулевой рейки, сложность строения механизма, место ремонта.

Что понадобиться для ремонта

Перед тем, как приступать к ремонту, приобретается ремкомплект. Он может быть малым и включать только втулки, сальники, пыльники и т. д. Есть и большой ремкомплект, в который входит также рейка. Фирм, выпускающих такие ремкомплекты очень много, поэтому какую из них выбрать – решать владельцу. Но лучше все же выбрать производителя, который является официальным поставщиком запчастей на автозавод.

Чтобы произвести ремонт, потребуется не так уж и много:

Проверяем рулевую рейку на ВАЗ-2114 своими руками

Многие автомобилисты сталкивались с тем, что рулевая рейка на ВАЗ-2114 начинала выходить из строя, но не многие знают, как совершить проверку. Итак, рассмотрим, какие показатели того, что рейка неисправна.

Видео о диагностике посторонних стуков в рулевой рейке

Видеоматериал расскажет о стуке в рулевой рейке.

6. Шаровые опоры

Шаровые опоры относятся к элементам подвески. На долговечность шаровых опор влияют:

• Качество пыльников, защищающих узел от грязи и сырости;
• Климатические условия;
• Манера вождения;
• Качество дорог там, где автомобиль эксплуатируется преимущественно.

Естественно, что в городских условиях шаровые опоры живут дольше.

Во время эксплуатации шаровая опора постепенно стачивается. И это стачивание происходит тем быстрее, чем раньше под пыльник попадет песок и другие абразивные частицы. Шаровые опоры необходимо систематически заливать маслом, так как смазка защищает их от стачивания и расшатывания.
Стук при проезде через ямы является первым предупреждением о необходимости осмотра опор и их замены. Виляние машины при выворачивании колеса должны послужить серьезным предупреждением водителю для принятия экстренных мер.

Самостоятельная диагностика и проверка рулевой рейки Ваз 2114 своими руками

Итак, для проверки рулевой рейки необходимо замерять зазоры в ней.

Сделать это можно как на снятом механизме (что даже лучше) или непосредственно на автомобиле. Теперь перейдем непосредственно к процессу:

Устанавливаем механизм в среднее положение. Определить его можно по размерам — (87±0,25) мм от оси шестерни до торца рейки. Применив специальное приспособление нагрузим узел до силы Р=500±20 Н (51±2 кгс). Расстояние от оси шестерни должно составлять – 84 мм.

Максимально допустимое перемещение рейки «Х», замеренное через относительное перемещение нажимного пуансона 1 не должно превышать 0,12 мм. После сборки момент вращения шестерни в области хода рейки должен быть в пределах 50–200 Н·см (5,1–20,4 кгс·см) при скорости вращения 30мин-1.

Как подтянуть рулевую рейку ВАЗ-2114 – пошаговая инструкция

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

1. Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.

Устанавливаем автомобиль на подъёмники или эстакаду

1. Демонтируем защиту картера и брызговик двигателя снизу.
2. Очищаем рулевую рейку от грязи и проверяем её состояние визуально. На ней не должно быть потёков смазки, пыльники должны быть целыми.
3. Рейка должна быть прочно зафиксирована к моторному щитку, рулевые тяги не должны иметь люфта в месте крепления к рейке.

1. Находим регулировочную гайку, очищаем её от пыли и грязи. С завода на ней установлена пластиковая заглушка. Её нужно демонтировать.
2. Специальным ключом дожимаем регулировочную гайку, которая вкручена в картер рулевого механизма. Гайка может быть законтрена керном, поэтому после регулировки необходимо также её зафиксировать.

Затягиваем регулировочную гайку специальным ключем

1. Регулировка осуществляется затяжкой гайки до упора, после чего проверяется люфт на рулевом колесе. Если усилие на нем слишком сильное, гайка отпускается на несколько градусов.
2. После регулировки гайка обязательно фиксируется путём завальцовки, иначе есть вероятность, что она открутится самопроизвольно.

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

7. Стойка стабилизатора (яйца)

Стойки стабилизатора – элемент подвески, отвечающий за ее поперечную устойчивость. Обычно их устанавливают в передней подвеске, но встречаются и задние стойки. Износ узлов стабилизационной стойки порождает стуки и говорит о необходимости ее диагностики. Особенно четко стук слышится, когда автомобиль едет по неровной дороге и на поворотах. На изношенность и необходимость замены стоек указывает увод машины в сторону и необходимость в корректировке движения рулем. Когда машина клонится на один бок – это тоже один из признаков неисправности стоек и необходимости их замены.

Ремонт рулевой рейки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Рулевая рейка – обязательный, незаменимый элемент рулевого управления автомобиля. Данное устройство преобразовывает усилия водителя, прикладываемые на рулевое колесо в салоне авто, обеспечивая поворот колес машины и соответственно изменение направления движения. Со временем она, как и любая деталь изнашивается, появляется неприятный стук, особенно слышный на поворотах и во время езды по неровной дороге. Данный стук, во-первых, раздражает, зато явно даёт понять: с автомобилем что-то не так. Не стоит игнорировать стук, ведь в один прекрасный день рейка может просто заклинить, и руль застопориться в одном положении, а спасти вас сможет только торможение и полная остановка.

Примечание! Вам понадобятся следующие инструменты: специальный ключ-восьмигранник на 17 , зубило с молотком, тиски, набор всевозможных ключей (накидные, гаечные, ключи с накидными головками) и отвёрток, плоскогубцы.

Когда ремонтировать рейку?

Вообще рейку ремонтируют для замены её защитного чехла либо других деталей. Давайте разберемся с симптомами неисправности: рейка начала стучать на кочках и поворотах или же при повороте. Поставьте руль в прямом направлении движения и попробуйте руками взять за рейку и пошатать её. Беритесь в месте стыка рулевых тяг, указанном на фото стрелкой. Перед тем как это сделать, немного помотайте руль и доведите его до состояния, когда он будет легко вращаться.

Примечание! Рейка портиться от множества вещей, но сильнее всего от езды по неровной дороге. В целом, от этого подвеска быстрее выходит из строя, поэтому по возможности избегайте неровностей и снижайте скорость на кочках и грунтовых дорогах .
