Система охлаждения ВАЗ 2110: схема, неисправности, ремонт и промывка

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией.
Герметичность системы

Как работает СО

Схема СО

1. На 8 клапанном инжекторном ВАЗ 2110 система охлаждения работает за счет охлаждающей жидкости, принудительно циркулирующей по ней. При нагреве мотора возникает избыточное давление, которое выходит по средствам выпускного клапана.
2. Для 16 клапанного инжекторного ВАЗ 2110 система охлаждения имеет оптимальную рабочую температуру в диапазоне 90-95 градусов по Цельсию. А клапан срабатывает при возникновении давления с показателями от 1,2 до 1,4 кгс/см2.
3. Когда избыточное давление выходит, двигатель возвращается к нормальной температуре, включается впускной клапан. Так происходит цикл за циклом.
4. При нарушении баланса давления происходит перегрев, последствиями которого могут быть различного рода поломки, включая необходимость в полной замене силового агрегата.
5. За счет работы термостата и электровентилятора, у ВАЗ 2110 поддерживается необходимая постоянная рабочая температура. На головке блока цилиндров расположен датчик, который передает на блок управления сведения о текущей температуре охлаждающей жидкости.
6. От датчика температуры ОЖ идет команда к системе охлаждения, которая начинает работать с целью снизить нагрев двигателя.
7. При наличии электронного впрыска в конструкции автомобиля, она также располагает специальным датчиком, который отправляет сообщение на электронный блок управление о перегреве силового агрегата.
8. С помощью насоса подается охлаждающая жидкость, распределяемая термостатом.
9. При включении двигателя ему требуется нагреться до рабочих показателей температуры. Для этого термостат направляет жидкость охлаждения по малому контуру, не включая циркуляцию через радиатор. Малый контур включает в себя:
   1. Отопитель для прогрева салона;
   2. Блок нагрева карбюратора (естественно, только на карбюраторных ВАЗ 2110);
   3. Подогрев блока дроссельного узла;
   4. Впускной коллектор.
10. Когда двигатель нагревается примерно до 90 градусов по Цельсию, термостат отправляет часть ОЖ к радиатору. При срабатывании датчика перегрева двигателя, вся жидкость охлаждения циркулирует уже по большому контуру.

На нашем сайте вы найдете:

• актуальную информацию о Ладе, новинки в производстве и новости, касающиеся марки;
• статистические данные о продажах и месте российского автопрома как на местном, так и на международном рынке;
• полезные советы по эксплуатации, ремонту и обслуживанию автомобилей ВАЗ;
• всю самую важную информацию, которая поможет вам при ремонте автомобилей ВАЗ;
• обзоры самых распространенных проблем, с которыми сталкиваются машины.

Если у вас возникли вопросы, касающиеся ремонта вашего авто, материалов и запчастей для него, вы можете получить консультацию специалиста. Для этого перейдите в раздел КОНТАКТЫ и отправьте свой вопрос.Это и многое другое об особенностях отечественных машин вы найдете на нашем портале ОЛАДЕ.РУ

Особенности диагностики системы охлаждения: проверка герметичности

Герметичность накопителей, патрубков, шлангов, радиаторов – ключевое условие работоспособности системы. В автомобиле должно быть не менее 8 литров охладителя для обеспечения безопасного режима работы вне зависимости от того, инжектор или карбюратор установлен на машине. Если в контурах или магистралях имеются пробои, то они требуют оперативного устранения.

Рекомендуем также внимательно изучить статью нашего автора, в которой подробно описана система охлаждения ВАЗ 2107.

Текущий уровень ОЖ оценивают при холодном ДВС. На расширительные бачки наносятся метки «MIN» и «MAX». Текущий уровень должен находиться между ними, переливать тоже не рекомендуется.

Самостоятельную диагностику проводят в несколько этапов.

1. Осмотр корпуса радиатора: поиск на устройстве трещин, сколов, пробоев. Разгерметизация радиатора является самой частой причиной утечки ОЖ.
2. Осмотр шлангов, патрубков, мест их сочленения. Нарушение целостности шлангов также стоит пресекать, чтобы избежать внезапных поломок в пути.
3. Проверка состояния расширительного бачка. Бачок выходит из строя редко. Больше всего неудобств доставляет крышка. Электрические компоненты требуют особого внимания: проводка и контроллеры, расположенные на корпусе пробки. Корпус бачка довольно прочный, но может прохудиться из-за критического перегрева или фабричного брака.

При проверке герметичности обращайте внимание даже на самые мелкие подтёки.

Радиатор

Эта деталь обеспечивает охлаждение горячей жидкости, когда циркуляция проходит по большому кругу. Радиатор имеет трубчато-пластинчатую конструкцию, а изготовлен он из алюминия. На нем установлены два бачка из пластмассы.

Здесь также расположены патрубки для прохождения охлаждающей смеси. Антифриз попадает в радиатор через верхний патрубок системы охлаждения ВАЗ-2110, а уходит дальше через нижний.

Вентилятор

Чтобы при работе ДВС поддерживался постоянный рабочий температурный режим, в конструкции используется электрический вентилятор. Он имеет форму крыльчатки с четырьмя лопастями. Крыльчатка смонтирована на электродвигателе. Работа вентилятора контролируется датчиком температуры охлаждающей жидкости. Также работа элемента контролируется в электронном блоке управления на других автомобилях данного семейства.

Характерные неисправности

Если система охлаждения «десятки» начинает функционировать не так, как ей положено, это говорит о появлении неисправностей.

Определить их можно по характерным признакам.

• Пропадает охлаждающая жидкость из системы.
• Двигателю требуется много времени для прогрева, либо он плохо прогревается. Если для вашего региона характерны сильные морозы, и слабый прогрев наблюдается именно зимой, причина кроется, скорее всего, в климате. Потому советуем утеплить моторный отсек.
• Происходит детонация мотора. Если возникла подобная ситуация, система охлаждения неисправно уже давно, а вы все равно продолжали эксплуатировать автомобиль.
• Датчик на панели приборов достиг крайней красной зоны.
• Крутящий момент снижается. Такое явление характерно для ситуации, когда двигатель перегрелся и наблюдается пропуск на прокладке головки.

LiveInternetLiveInternet

—Музыка

—Рубрики

• Психология (1)
• детям (748)
• мужчинам (28)
• носки (141)
• АНИМАЦИЯ (74)
• астрология, календари (28)
• Беременным (29)
• бисер (47)
• братья наши меньшие (21)
• букет из конфет (95)
• валяние (14)
• всё из бумаги (172)
• всё из пробок (7)
• ВЯЗАНИЕ (412)
• ГАДАНИЕ (19)
• готовимся к празднику (207)
• АКВАГРИМ (7)
• Идеи дизайна. (67)
• интересное и красивое (15)
• карвинг (15)
• компьютер,полезные программы (83)
• костюмы (49)
• красота и здоровье (383)
• кухня (71)
• ЛайфХак (14)
• Мастер Класс (85)
• МЕБЕЛЬ СВОИМИ РУКАМИ (117)
• музыка (12)
• Мыловарение (25)
• мягкая игрушка (90)
• НОВАЯ ЖИЗНЬ СТАРЫМ ВЕЩАМ (90)
• обучалки (142)
• оформление дневника (3)
• оч. умелые ручки (182)
• подарки (84)
• ПОДУШКИ (65)
• помощь (10)
• Притчи,афоризмы (2)
• прически (92)
• РеМоНт СвОиМи РуКаМи (23)
• РеЦеПтЫ (468)
• ВыПечка (79)
• заготовки на зиму (95)
• салаты,канапе,бутерброды (131)
• рисуем (81)
• РУКОДЕЛИЕ (206)
• садовый дизайн и просто дача (243)
• свадьба (23)
• Советы хозяйкам (156)
• торты (147)
• ТРАФАРЕТЫ (60)
• узоры (37)
• фотошоп (45)
• холдный фарфор,лепка (134)
• цветы (49)
• ШИТЬЁ (230)
• шторы (17)
• юмор (11)

Расширительный бачок

Это емкость, в которой хранится охлаждающая жидкость. Тосол заливается через горловину. Изготовлен он в основном из полиэтилена. Так как бачок полупрозрачный, можно легко контролировать количество охлаждающей смеси. Нужно, чтобы жидкости на холодном моторе в емкости находилось по верхнюю кромку.

ЭБУ контролирует количество антифриза, однако не помешает лишний раз проверить его уровень самостоятельно. Бачок с системой соединяют шланги системы охлаждения.

Порядок выполнения работ

Всякая раба должна иметь свою последовательность. Тогда она может быть выполнена качественно.

• Отсоединяется от аккумуляторной батареи провод от « — ».
• Сливается охлаждающая жидкость.

Совет: Перед тем как слить охлаждающую жидкость необходимо дать двигателю остыть, иначе высокая температура будет и сливаемой жидкости.

• Снимаются облицовка, накладка рамы на ветровом стекле, обивка шумоизоляции.
• Снимается вентилятор обогревателя.
• От корпуса печки отсоединяется хомут вакуумного шланга.
• При помощи отвертки снимаются три пружинные скобы, которые крепят передний корпус воздухосборника отопителя.
• Отворачиваются винты крепления переднего корпуса.
• Снимается передний корпус.

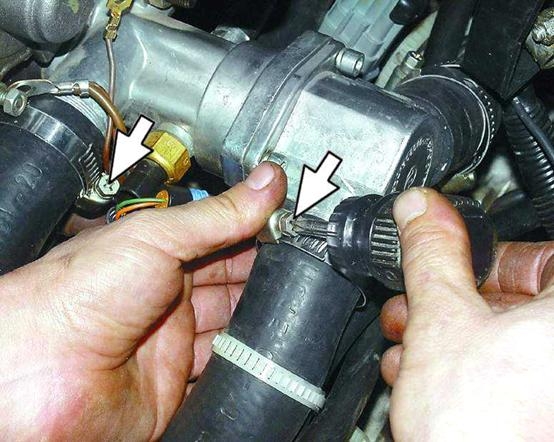

• Ослабляется затяжка хомутов и отсоединяются шланги от штуцеров.

Профилактика

Исходя из вышесказанного, возьмите за привычку:

• регулярно проверять уровень ОЖ;
• использовать только качественную охлаждающую жидкость;
• никогда не использовать воду, поскольку у нее ниже температура кипения, чем у тосола, к тому же вода способствует быстрейшей коррозии деталей системы охлаждения;
• обращать внимание на датчик температуры тосола и не доводить до того, чтобы стрелка «посещала» красный сектор.

Инструкцию по замене охлаждающей жидкости в автомобиле ВАЗ-2110 можно найти здесь: https://vazweb.ru/desyatka/ohlazhdenie/zamena-antifriza.html

LADA Kalina 2

Аналогична LADA Granta.

Система охлаждения – залог правильной работы мотора

Чтобы двигатель работал правильно, нужно обеспечить ему постоянный температурный режим. Нужно, чтобы система держала температуру на уровне 90 градусов. Так можно получить более эффективную работу ДВС, а расход топлива при достаточном охлаждении будет держаться на нормальном уровне.

Именно по этой причине система охлаждения ВАЗ-2110 разделена на два контура. Так мотор может гораздо быстрее выйти на свои рабочие температуры.

Промываем СОД своими руками

Чтобы сделать это, нужно лишь произвести стандартную замену ОЖ. Однако вместо жидкости нужно налить в систему обычной воды. Если есть желание, то добавьте в воду присадки для промывания. Также можно воспользоваться специальным, предназначенным для промывки составом.

Затем нужно завести мотор и дать ему немного поработать. После воду необходимо слить. Вместе с водой вытечет и грязь. Эту процедуру необходимо повторять до тех пор, пока СОД полностью не очистится.

Чтобы промыть систему полностью, необходимо очистить радиатор и двигатель. Если хотите промыть радиатор, нужно начинать с очистки сот. Для этого подойдет обычная мойка высокого давления. Это эффективный способ, однако нужно все делать аккуратно.

Лада 2109 Хочу быть GrandTurismo › Бортжурнал › Замена помпы и подводящей трубы помпы

Всем привет))
Не пройдя и 20 тысяч потекла помпа. Также заметил что течет антифриз в стыке подводящей трубы помпы и блока. Для тех кто не знает, он находится сзади блока, в самом неудобном месте переднеприводного семейства.

Помпа сначала текла не сильно, затем появилась река.

Выбрал время и приступил к замене. Аккуратно слил антифриз, пришлось придумывать целую систему. Снять все не составило труда. Когда снял шланг подогрева карбюратора, то увидел что он весь потрескавшийся и высохший. Странно что он еще не тек.

На помпе потек сальник и появился скрип при вращении. На подводящей трубе прогнила прокладка. В принципе можно было оставить старую трубу, но я сразу запасся новой.

Помпу взял фирмы Mstart. Честно говоря не разу не слышал о такой, но продавец уверял что хорошая. Сразу взял ролик какой-то там, ремень Continental Contitech, наслышан о его качестве.

на фото сверху сверху ремень Finwhale — прошел 23 тыс.км., посередине Goodyear — прошел неизвестно сколько, но больше 15 тыс.км., снизу новый Contitech

Очистил посадочные места от старых прокладок, долго провозился с посадочным трубы. Очень неудобно, пришлось поддомкратить машину и зачищать лежа под ней. Немножко оттер старые следы антифриза чтобы вдруг увидеть новую течь.

Пока фоткал все дело, в свете вспышки увидел запотевание впускного коллектора. Придется менять прокладку.

Прокладку новой трубы посадил на герметик. Ставить на место ее крайне неудобно. Пока наживлял еще 2 раза заново наносил герметик: он успевал высыхать, и натер мазоль на пальце. Затягивать тоже неудобно, кроме накидного ключа туда ничем не подлезешь.

Все собрал, поставил, затянул. Поменял шланг подогрева карбюратора. Залил антифриз. Все отлично. Все работает.

После этого проехал еще 1000 км. Все сухо, только видно что чуть съело ремень. Теперь гадаю почему он сползает. Скорее всего кривая помпа. Будем наблюдать.

Ну и по традиции — всем ровных дорог))
