Установка подсветка пола (ног) в Калине

Достоинства и недостатки штатного освещения салона Лады Калины. Возможные неисправности и методы их устранения. Дополнительная подсветка, выполненная своими

Ничего не найдено в выбранной области поиска

• Выберите другую область поиска
• Задайте запрос по-другому или установите более мягкие ограничения.
• Подпишитесь на обновления, и мы уведомим вас, когда объявления появятся.

Архив объявлений

Смотрите все объявления в архиве

Доставка транспортной компанией

Доставка одной из транспортных компаний, имеющих представительство в Вашем городе. Срок доставки: 2-10 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти. Самый удобный и быстрый способ доставки заказов разных габаритов. Стоимость доставки от 250 руб. в зависимости от веса и дальности доставки.

Отправление заказов транспортными компаниями осуществляются по 100% оплате за заказ.

Мы сотрудничаем с:

Если Вы не знаете, какой способ доставки товара Вам будет удобнее использовать, то оформляйте заказ на любой способ, а когда наш менеджер с Вами свяжется для подтверждения заказа, он порекомендует Вам самый оптимальный способ по стоимости и срокам доставки для Вашего заказа. В какой области России вы бы не проживали всегда найдётся выгодный и удобный для вас способ доставки.

Сроки формирования заказов с позициями “В наличии” 1-4 рабочих дня, после поступления денежных средств (в субботу и воскресение заказы не формируются).
Сроки формирования заказов, включающих услугу по покраске: 3-8 рабочих дней.
Сроки формирования заказов, позиций ”под заказ” от 14 дней, более подробную информацию вы можете уточнить у менеджера.

Доставка осуществляется по всей России и СНГ.
Заказы на самовывоз оформляются на сайте, сроки формирования в среднем 1-4 рабочих дня, после поступления позиций в пункте самовывоза, менеджер уведомит вас когда можете получить свой заказ.

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки).

ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК. Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа. Дополнительную информацию уточняйте у менеджеров.

Для повышения качества обслуживания клиентов производится видео фиксация упаковки заказов.

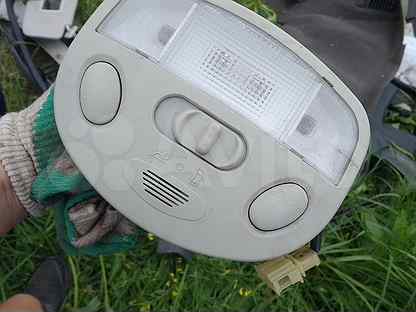

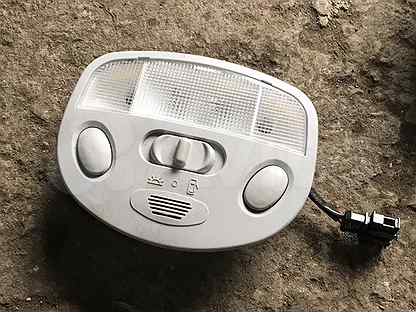

Особенности внутренних осветительных приборов

В минимальной комплектации освещение салона Калина представлено одним плафоном, находящимся на потолке в передней части автомобиля. Он дает мягкий желтый свет, но, согласно оценке автолюбителей, его недостаточно.

В более укомплектованных модификациях встроены два плафона: один – впереди, второй – над задним сидением. Освещение в люксовых версиях усовершенствовано: некоторые галогеновые лампы заменены на светодиодные.

Передний плафон освещения в салоне Калины, расположенный над зеркалом заднего вида, имеет блок управления. Он состоит из правого плафона индивидуальной подсветки, включающегося клавишей, левого плафона, включающегося клавишей, плафона и трехпозиционного переключателя, определяющего режим освещения салона. При установке переключателя в крайне левое положение плафон светится постоянно до момента его выключения. В среднем положении трехстороннего переключателя  плафон обесточен, а при переключении его в крайнее правое положение свет автоматически включается при открытии любой из дверей автомобиля и выключается при закрытии всех дверей при включенном зажигании.

Вернуться к оглавлению

Плафон освещения салона — замена ламп, снятие и установка

Замена лампы

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»). 2. Шлицевой отверткой с тонким лезвием освобождаем два фиксирующих выступа и снимаем рассеиватель.

3. Для замены лампы освещения салона отжимаем пружинные контакты и извлекаем ее. Устанавливаем новую лампу в плафон.

Купоны за комментарии!

Хотим отблагодарить вас за комментарий! Выберете один из 3 купонов. Сообщение показывается 1 раз в день – не упустите свой шанс!

давайте! нет, спасибо

Какие лампы установлены в плафоне освещения салона

Сам плафон состоит из 3 секций – центральной и двух боковых для водителя и пассажира. По центру установлена лампа C5W (АС12-5-1) мощностью 5в. По бокам лампа T4W (А12-4-1) мощностью 4в.

В замен обычных лампа накаливания можно установить светодиодные с точно такими же цоколями. По центру помимо обычной лампы можно поставить универсальную подсветку салона, о ней мы расскажем ниже.

С лампой c5w проблем возникнуть не должно, светодиодных аналогов очень много, какую из них выбрать зависит только от вас. Если вы вдруг окажитесь в профессиональном магазине автосвета, приобретайте лучше лампы с диодами 5730, они будут светить ярче остальных.

Помимо обычной лампы, в центральный плафон можно установить универсальную салонную подсветку. Она бывает разных размеров, поэтому ее можно будет подобрать по размеру плафона. В комплекте идут 3 различных переходника под лампы: c5w,w5w и t4w.

или простые лампы с цоколем c5w

Светодиодные лампы имеют полярность, поэтому при установке обратите внимание на + контакта. Если при установке лампа не работает, просто переверните ее.

У боковых ламп освещения полярность другая. При установке светодиодных ламп они работать не будут и перевернуть лампу не получится. Поэтому придется снимать плафон и переставлять провода непосредственно на самом плафоне. Поменять + и – местами. Все должно работать.

При выборе светодиодных ламп t4w обратите внимание на их размер, в некоторые плафоны лампа может не залезть по ширине.

Как правильно подключить светодиодную ленту в машине

Подключать светодиоды в автомобиле можно к бортовой сети либо напрямую к аккумулятору (нежелательно, об этом дальше).

Бортовая электрическая сеть машины не соответствует номинальным параметрам питания светодиодов, поскольку напряжение, снимаемое с аккумуляторной батареи, достигает 14,5 Вольт. Для светодиодов это не фатально, но существенно сокращает срок эксплуатации.

Второй фактор риска непосредственного включения в бортовую сеть – внушительные перепады по току. В любом автомобиле есть агрегаты со значительным отбором мощности аккумулятора – стартер, головное освещение, кондиционер, электроусилитель руля. Они потребляют сотни Ватт, а токи достигают десятков Ампер.

Наверняка вы замечали, как во время запуска двигателя гаснут фары, отключается магнитола, бортовой компьютер, а включение кондиционера «просаживает» громкость музыки. И это при разделении линий проводки через распределительную коробку и наличии стабилизаторов тока в аппаратуре.

Используйте стабилизатор

Любой светодиод способен длительно функционировать только в узком диапазоне токов и напряжений. Например, светодиодный элемент SMD 3528 требует для питания 2,8-3,4В и 0,02А. Благодаря ограничительным резисторам на самой ленте они комфортно себя чувствуют только при напряжении сети 12В.

Для подключения светодиодной ленты к 12V автомобиля используйте стабилизатор, подключается он в разрыв плюсового провода от аккумулятора. Можно собрать его своими руками. Ниже схема на примере стабилизатора напряжения LM 7812. Он имеет выходное напряжение 12В и выдает ток до 1А. Это устаревшая модель, требует дополнительного охлаждения.

Более современные импульсные стабилизаторы будут хорошей заменой устаревшим аналогам. Вот характеристики обычного импульсного стабилизатора с Aliexpress:

• Широкий диапазон входного (4-36В) напряжения и регулируемое выходное (1-36В);
• регулируемый выходной ток (0-5А);
• защита от перегрева и короткого замыкания;
• заявлен широкий диапазон рабочих температур -40 +80 градусов;
• КПД преобразования 96%;
• стоят на али в районе 3-4$ (220-270 рублей).

Импульсный стабилизатор 12В

Подключение RGB ленты

Помните , есть перечень цветов освещения, которые допускается использовать на автомобиле. Нарушение правила влечет лишение прав, с конфискацией световых приборов. Про законность установки подсветки читайте ниже.

При подключении RGB ленты, в цепь добавляется RGB контроллер, который регулирует питание каждого цветового светодиода и позволяет получать любой цвет. Он подключается после стабилизатора, перед RGB лентой.

Схема подключения РГБ ленты в автомобиле

При подключении диодной ленты в авто следует избегать ее изгибов. Любой излом приведет к разрыву токопроводящего покрытия. Если нужен резкий поворот — делайте разрыв и подключайте концы коннекорами.

Используйте коннекторы

Спайка — самый надежный метод крепления проводки, но это не всегда удобно. В условиях ограниченного пространства всегда есть риск повредить обшивку салона машины раскалённым жалом паяльника, да и паять в позе акробата не комфортно. Для соединения отрезков можно смело использовать коннекторы с заранее напаянными проводами.

Они плотно зажимают контакты и достаточно надёжны даже в условиях постоянной вибрации. А вот места таких соединений, расположенных снаружи автомобиля, лучше залить герметиком или термоклеем. Если для прокладки проводки светодиодной ленты в корпусе машины пришлось делать дополнительные отверстия, тщательно обработайте их антикоррозийным составом и, по возможности, герметизируйте. Места соединения проводов для надёжной изоляции следует закрывать термоусадочной трубкой.

Как снять плафон освещения на Калине

Снятие крышки плафона не вызовет у вас особых проблем, она легко поддевается острым предметом. А для снятие самого плафона придется открутить два самореза.

Аккуратно поддеваем крышку центрального плафона и снимаем ее

Чтобы снять полностью плафон, демонтируем облицовку плафона

Откручиваем саморезы крепления и вытаскиваем плафон

Сбору провести в обратной последовательности. В результате после установки у нас должен получится вот такой свет:

Причины поломок и методы их устранения

Несмотря на простоту схемы освещения салона, иногда возникают неисправности, приводящие к сбоям или полному отказу работы осветительных приборов. Самая распространенная проблема – не включается свет в салоне Калины. Причиной может быть перегорание лампочек и предохранителей, замена которых не представляет особого труда.

Лампочки при открывании дверей не горят из-за износа кулачковых шайб. Некоторые автолюбители пытаются уменьшить ход запирающего механизма замка путем смещения толкателя, установленного на кузове автомобиля в проеме двери. Иногда это помогает устранить неисправность, но при смещении толкателя ухудшается плотность прилегания дверцы к уплотнителю. Это нарушает герметичность, позволяет попадать грязи и воде на уплотнитель.

Вернуться к оглавлению

Демонтаж приборной панели автомобиля

Для демонтажа торпедки понадобятся такие инструменты:

Кроме того, потребуется толика терпения и аккуратность при выполнении работ.

1. Для начала необходимо отогнуть резиновые уплотнители передних дверей от передних стоек.
2. После этого нужно снять пластиковые накладки передних стоек. Каждая из них держится на 3 клипсах. Используйте шлицевую отвертку в качестве рычага.
3. Далее необходимо открутить саморезы, крепящие верхнюю переднюю (по ходу движения) накладку панели. Их 2: один справа, другой слева, оба расположены возле стоек.
4. После этого нужно снять верхнюю переднюю накладку, осторожно потянув ее на себя. Она закреплена не только саморезами, спереди ее удерживают клипсы. Снимая панель, постарайтесь не растерять их.
5. Затем необходимо открутить все саморезы и снять накладки на боковых воздуховодах.

1. Сначала нужно снять пепельницу. Для этого достаточно вытянуть ее до упора назад (по ходу движения авто) и открутить 4 самореза, которыми она крепится к консоли.
2. Затем необходимо поддеть отверткой и вытащить заглушки, расположенные справа и слева от кнопки аварийной сигнализации.
3. После этого нужно открутить 2 самореза, расположенных под заглушками и закрепляющих центральную консоль снизу.
4. Теперь следует аккуратно вытянуть консоль на себя и отсоединить от нее всю проводку, предварительно пометив маркером, что куда крепится. Если у вас нет маркера, можно сфотографировать на телефон, какие провода куда втыкаются.
5. После демонтажа центральной консоли нужно открутить 2 болта и 5 саморезов и снять кожух рулевой колонки.
6. Затем необходимо выкрутить 2 самореза и демонтировать внешнюю накладку комбинации приборов.
7. Далее нужно открутить сверху ключом на 10 все гайки крепления приборной панели.
8. После этого необходимо оторвать стопорные шайбы, на которые посажен воздуховод отопителя, выкрутить остальные саморезы, закрепляющие приборную панель, и снять ее, вытянув на себя.

Инструкция по замене ламп

Заменить лампочки в плафоне Калины несложно. Для этого потребуются две отвертки: одна – плоская, вторая – крестовидная. Процедура выглядит следующим образом:

• Снять стекло плафона. Для этого необходимо вставить плоскую отвертку в пазы на стекле плафона и осторожным движением вскрыть стекло, при этом открывается доступ к лампам освещения салона.
• Заменить лампочки.
• Если нужно снять блок освещения с кнопками управления, следует вставить плоскую отвертку в паз блока со стороны водителя и надавить на инструмент. Пластмассовая крышка легко слетит, поэтому лучше придерживать ее свободной рукой. Откроется доступ к винтам крепления блока к обшивке крыши.
• Открутив два винта крестообразной отверткой, можно снять блок освещения, потянув его на себя с небольшим усилием.
• Для полного демонтажа устройства необходимо разъединить электрический разъем.

Установка блока производится в соответствии с представленной инструкцией строго в обратном порядке.

Вернуться к оглавлению

Как поменять полярность на плафоне салона Лада калина

Сделать это можно двумя способами:

Поменять местами провода + и – это самый простой способ. Но при этом не будет работать свет при открывании дверей.

Второй вариант более сложный и предполагает замену всего + подходящего к плафону. Нам необходимо заменить + с — на цокольных лампах, и ! переделываем “-“, который берётся с корпуса на центральную лампу на “+”
Без этой манипуляции у меня лично ничего не вышло.

Распиновка у выключателя остаётся почти не изменённой за исключением замены “-” на “+”

Создаем подсветку салона самостоятельно

Света в салоне Лада Калины стандартной комплектации недостаточно, поэтому большинство автовладельцев совершенствует освещение своими руками, устанавливая вместо лампочек накаливания мощностью 5 Вт светодиодные лампы мощностью 0,6 Вт.

Наиболее популярные светодиодные лампы марки F-3s50f37 дают световой поток в 80 люмен и имеют гораздо меньшую мощность. В конструкцию лампы вмонтирован выпрямитель, обеспечивающий защиту изделия от неправильного подключения по полярности.

Дополнительная подсветка в салоне Калины позволяет создать более комфортные условия, особенно в темное время суток. Она представляет собой светодиодную ленту, закрепленную двусторонним скотчем. Устройство приклеивается к нижней части торпедо и освещает пол под ногами водителя и пассажира.

Подсветку пола пассажиров задних сидений удобнее фиксировать на воздуховодах. Подключение освещения к бортовой сети можно осуществить несколькими способами. Самый простой – подсоединиться через тумблер к «плюсу» ближнего света. Если необходимо, чтобы подсветка включалась при открытии дверей, то ее следует подключить через концевые выключатели дверей.

Освещение салона играет важную роль. Оно не только создает комфортную атмосферу, но и делает условия вождения автомобиля благоприятными, снижает утомляемость водителя и риск возникновения дорожно-транспортных происшествий. По этой причине дополнительная подсветка нашла широкое распространение в последних изменениях заводских моделей.

Замена лампочек в комбинации приборов

Снятие и разбор комбинации приборов осуществляются в следующем порядке.

После того как щиток снят, можно вынимать из него перегоревшие лампы вместе с патронами. Выворачиваются они против часовой стрелки.

https://youtu.be/eLTNc1VDCEg

Lada Granta, Lada Kalina и Lada Priora — бюджетные автомобили, поэтому в них далеко не все опции комфорта. Например, в салоне этих моделей нет второго светильника для задних пассажиров. Однако установить потолочный плафон для заднего ряда можно своими руками. Расскажем про все особенности этой доработки.

Установка

1. Выбираем место для крепления плафона освещения в задней части автомобиля. Находим ребро жесткости, надавливая на обшивку потолка. Для удобства можно сделать шаблон крепления из малярного скотча, который наклеиваем на обшивку потолка в том месте, где будет размещаться плафон.
2. Делаем отверстие в обшивке потолка по шаблону при помощи канцелярского ножа.
3. Делаем дрелью отверстия в ребре жесткости и закрепляем рамку плафона при помощи винтов.
4. Защелкиваем плафон в рамке.

Тюнинг салона подсветкой

Многие владельцы Калины знают, что освещение в салоне авто довольно скудное. Производитель, как ни странно, решил сэкономить на более важной части автомобиля. Больше всего мрачность салона ощущается на заднем сидении машины, где в темное время суток не видно практически ничего. Для того чтобы устранить данный дефект и предать одновременно своему авто более солидного вида, автовладельцы устанавливают дополнительное освещение в потолочные ручки машины.
