Установка противотуманных фар Лада Калина 2

Противотуманки на Калину второго поколения монтируют своими руками под главными фарам

Как установить комплект противотуманок своими руками + схема

Чтобы сэкономить время на демонтаж бампера мы покажем, как проводить замену не снимая его.

  1. При установке правой фары поворачиваем руль до предела в эту сторону – так увеличивается рабочее пространство.
  2. Снимаем передний грязезащитный щиток.

    Поворачиваем руль вправо и снимаем щиток

  3. Изнутри открываем защёлки, которые фиксируют старые ПТФ или заглушки.
  4. Демонтируем заглушку.
  5. Закрепляем новую фару изнутри на 3 самореза.

    Прикрепляем фару на 3 самореза изнутри

  6. Устанавливаем новую рамку. Для этого плотно прижимаем её к бамперу до щелчка.
  7. То же самое делаем с левой фарой.

На этом сама установка оптики закончена. Теперь подключаем фары, используя приобретённый заранее монтажный набор.

Нюансы подключения ПТФ на Калине

Процесс подключения немного сложнее монтажа оборудования и требует внимательности при работе. Рекомендуем сразу качественно проложить все провода из подкапотного пространства в салон Лады, чтобы они не мешали и не путались под ногами.

  1. Подсоединяем жгут к правой и левой противотуманным фарам и закрепляем провод «массы» на корпус.
  2. Плюсовой провод подключаем к аккумуляторной батарее.
  3. Далее протягиваем жгут в салон через стандартное отверстие в левом крыле машины.
  4. Когда жгут протянут в салон, потребуется снять пепельницу, открутив 4 небольших болта.

    Протягиваем жгут в салон и снимаем пепельницу

  5. Через образовавшееся пространство изнутри выталкиваем заглушки кнопок передней панели приборов.
  6. Вытягиваем на себя ручки регулирования обдува.

    Вытягиваем ручки управления обдува

  7. Отодвинув накладку панели, выталкиваете заглушку кнопки включения кондиционера и вместо неё устанавливаете включатель ПТФ.

    Монтируем кнопку включения ПТФ на место заглушки

  8. Соединяем провода коннекторами, что идут в комплекте монтажного набора.

    Соединяем провода с помощью коннекторов

  9. Подсоединяем два длинных провода к монтажному блоку передней панели.
  10. Соединяем жгут от кнопки с монтажным боком и выдвигаем его в салон, насколько возможно.

    Выдвигаем монтажный блок

  11. Теперь у нас в одном месте находятся 2 провода, которые идут от кнопки, и 3 провода из-под капота.
  12. Соединяем провода, предохранители и реле, как показано на схеме.

    Соединяем провода, используя схему подключения

  13. Проверяем работу оптики и, если схема подключена верно, изолируем соединения и устанавливаем на место монтажный блок.
  14. Проводим сборку элементов панели в обратном порядке.

Доставка и оплата противотуманных фар

Доставка: Заказы отправляются в регионы — транспортными компаниями, почтой России.

Оплата: Оплата наличными — производиться при получении товара в офисе либо при встрече с курьером г. Тольятти, а так же банковской квитанцией (Форма ПД-4), картой VISA, MasterCard, Maestro, через СберБанк на карточный счет.

Автомобили ВАЗ||Kalina||2013-2017 2194 Wagon, ВАЗ||Kalina||2014-2017 2194 Cross Wagon

Архив объявлений

Смотрите все объявления в архиве

VIP-объявления

1 700

Мичуринский проспект, 1,5 км

Логотип

Волгоградский проспект, 300 м

Логотип
Логотип
Логотип
Логотип
Логотип
Логотип
Логотип
Логотип
Логотип
Логотип

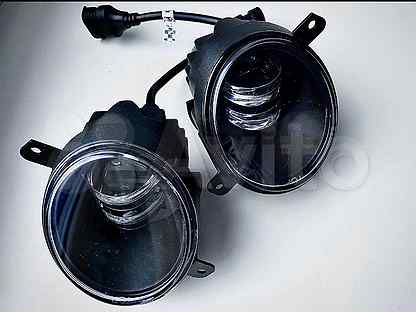

  • Светодиодные Птф, туманки Лада Калина led

Компания

Московская область, Раменский г.о., Раменское

  • Противотуманные фары Лада Гранта Калина (7LED) AVS

1 570

Компания

Московская область, Химки

  • Фара птф Приора, Газель, Нива - LED

1 500

Компания

Московская область, Химки

Маяк

  • Диодные противотуманные фары Птф LED Лада Калина

Компания

Московская область, Раменский г.о., Раменское

  • Светодиодные,диодные Птф Лада Гранта,Ларгус,Калина

Компания

Московская область, Раменский г.о., Раменское

  • Диодные птф LED Гранта,Ларгус,Калина 2,УАЗ Патриот

Компания

Московская область, Раменский г.о., Раменское

  • LED птф Ladа Beста, Ренo, Фоpд, Пежо, митсубиси

Московская область, Электросталь

Компания

Нижегородская область, Нижний Новгород

1 000

Московская область, Ступино

Компания

Владимирская область, Владимир

Компания

Нижегородская область, Нижний Новгород

Рязанская область, Касимов

Тульская область, муниципальное образование Тула

Логотип

1 500

Чувашская Республика, Чебоксары

Компания

Владимирская область, Владимир

Компания

Владимирская область, Владимир

Чувашская Республика, Чебоксары

Компания

Владимирская область, Владимир

Цена не указана

Компания

Рязанская область, Рязань

Самарская область, Тольятти

Компания

Ивановская область, Кинешма

Sal-Man

Компания

Ивановская область, Иваново

Псковская область, Великие Луки

Ивановская область, Ивановский р-н, Коляновское сельское поселение, д. Жуково

Компания

Самарская область, Тольятти

Компания

Ивановская область, Кинешма

Компания

Ивановская область, Кинешма

Компания

Нижегородская область, Нижний Новгород

Компания

Ивановская область, Кинешма

Нижегородская область, Нижний Новгород

Логотип

Чувашская Республика, Чебоксары

2 300

Нижегородская область, Арзамас

Нижегородская область, Нижний Новгород

Логотип

Тамбовская область, Мичуринск

2 800

Смоленская область, Смоленск

2 800

Смоленская область, Смоленск

2 800

Смоленская область, Смоленск

Нижегородская область, Нижний Новгород

1 000

Липецкая область, Задонский р-н, с. Кашары

2 900

Нижегородская область, Нижний Новгород

Логотип

2 200

Нижегородская область, Нижний Новгород

Логотип

2 300

Нижегородская область, Нижний Новгород

Логотип

2 500

Самарская область, Тольятти

Логотип
Логотип

Описание

У нас Вы можете купить оригинальные очки калина 2 кросс, черными вставками вместо хрома. Устанавливаются в штатные места бампера без доработок. Подходят для автомобилей с ПТФ.

Выполнены из АБС пластика, не бояться перепадов температур.

Подробнее

Описание

Монтаж ПТФ

Если вами куплены фары в полной комплектации, то интеграция их в передний бампер не составит особых трудностей.

Вам нужно будет только:

  1. Установить ПТФ в штатные места;
  2. Закрепить их с помощью саморезов;
  3. Установить в фары лампы накаливания;
  4. Подключить штекер и вывести провода в подкапотное пространство.

Совет! Для дополнительной защиты стекол закажите изготовление наклеек на фары. Эта прозрачная пленка способна уберечь противотуманки от камней и веток растений.

Электрическая схема для подключения противотуманных фар на Ладу Калина

Если вы хотите установить «противотуманки» своими руками, вам понадобится схема подключения противотуманных фар на Калину.

Съема подключения самих противотуманных фар (кликабельная):
противотуманные фары для калины

Общая цветная схема электрооборудования (кликабельная 2000х1340) для Лады Калина:
схема подключения противотуманных фар на калину

Как отрегулировать свет

противотуманные фары киржач на калину

Линзованные изделия светят особенно ярко, и после настройки вы по достоинству оцените их эффективность

Для наилучшей эффективности в условиях ограниченной видимости нужно настроить свет, сделать это довольно просто:

  • Перед тем, как отрегулировать противотуманные фары на Калине, нужно найти площадку с ровной поверхностью и стеной или сплошным забором перед ней. Именно в этом месте и будут проводиться все необходимые работы.
  • В первую очередь проверьте давление в шинах, оно должно быть одинаковым, чтобы машина стояла ровно. После этого измерьте расстояние от земли до центра ПТФ и проведите горизонтальную линию на стене на той же высоте. Нормы ГОСТ регламентируют, чтобы на водительском сидении было отягощение весом 75 кг, можно посадить любого человека с примерно такой массой.
  • Работа производится в темное время суток, автомобиль располагается на расстоянии 5 метров от стены, после чего включаются противотуманные фары. Сама регулировка производится с помощью винта, расположение которого показано на фото. То есть для настройки вам понадобится только тонкая крестообразная отвертка.
как отрегулировать противотуманные фары на калине

Главный плюс данного вида работ – простота

  • Вначале плотным картоном или другим непрозрачным материалом закрывается одна фара, после чего отверткой поток света регулируется так, чтобы его центр располагался на линии или чуть ниже ее. То же самое повторяется и со второй ПТФ, после этого регулировку можно считать законченной.

Для придания дополнительной надежности стеклам и защите их от попадающих камней рекомендуем заказать изготовление наклеек на фары, они защитят поверхность от царапин и трещин.

Видео наглядно покажет весь процесс от начала и до конца и поможет разобраться в некоторых важных нюансах еще лучше. Работы по силам каждому автолюбителю, если вы приобрели качественные изделия.

Что нужно для установки и подключения

Стандартные ПТФ входят в некоторые комплектации Калины, они установлены на нижнем бампере. Не всегда качество освещения стандартной оптики оптимальное – многие механики рекомендуют приобрести более качественный комплект и установить его на автомобиль. Конструкторы предусмотрели возможность замены таких фар, для ремонта не потребуется полностью снимать передний бампер.

Какие ПТФ лучше поставить

Производители предлагают разные комплекты оптики по цене и качеству. Стоит отметить наиболее подходящие варианты для Калины:

  1. Оптика Bosch имеет плоское стекло и продаётся в комплекте из 2 приборов. Имеет высокое качество сборки и долгий срок службы.
  2. Фары Киржач можно приобрести по одной – здесь используют выпуклое стекло в форме линзы.
  3. Противотуманки Луч имеют неплохое качество, но в конструкции не предусмотрен клапан запотевания.
  4. Фары ProSport, несмотря на страну-производителя Китай, имеют хорошее качество при невысокой цене.

    ПТФ разных фирм производителей отличаются по цене и качеству

Совет: Стоит отметить, что отечественные производители практически не уступают по качеству изделий иностранным компаниям. Они также дают неплохую гарантию на свои приборы.

Инструменты и материалы

Кроме самой оптики? вам потребуется приобрести монтажный набор для подключения. В него входят:

  • реле;
  • включатель фар;
  • несколько проводов с разъёмами;
  • соединители;
  • саморезы;
  • инструкция со схемой установки.

Все необходимое входит в монтажный комплект для подключения ПТФ

На комплекте должна быть специальная маркировка 1119. Она означает, что все детали предназначены для установки в подготовленное место монтажного блока.

ПТФ могут продаваться с внешними рамками или без них. Перед установкой рамки необходимо покрасить под цвет кузова или приобрести уже готовые в подходящей цветовой гамме. Из инструмента понадобится стандартный гаечный ключ на 8 и хорошая отвёртка. Работы можно проводить как при установленном переднем бампере, так и при снятом.

Видео «о плавном розжиге» противотуманных фар

The following two tabs change content below.
  • Об авторе:
  • Последние статьи:
Пётр

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Пётр

Похожие материалы

Тэги: Лада Калина

Установка противотуманных фар на калину

Установка ПТФ на Калину может быть выполнена без снятия бампера, достаточно будет открутить передние части подкрылков, тогда места для установки фар хватить. При желании можно снять бампер Калины и произвести установку фар в более комфортных условиях.
снять бампер калиныснять заглушку противотуманок калиныустановить заглушки противотуманок калинызакрепить ПТФ в бампере калины
Снять заглушку противотуманок с помощью отвертки. Установить заглушки под ПТФ из комплекта (перед установкой красим), а затем закрепить сами фары на 3 самореза.

Смотрите также

Комментарии 17

И что, все прошло? У нас тоже потеют 2 туманки

Будет полезно: Камри 40 какое масло лить в двигатель

потели иногда, но быстро просушивались …

Ну посмотрим по обстоятельствам. прошлый владелец говорит разбирал их…

да разбирать он мог много раз, а вот эффекта мог и не добиться … я мелким сверлом снизу протыкнул пластик, влага быстро стала уходить .

Спасибо за совет))

а я сверлом 3 мм в низине фары сделал еще одно отверстие, что бы воздух гулял, потому как тот фильтр сверху забивается пылью и не работает как нада

в итоге я так и сделал . наискось и в нижней части . думаю пыль не должна попадать .

пыль? врядле, просто я давно ставил разные дополнительные туманки(и китай и польшу) на авто и у большинства снизу есть отверстие, а когда снял эти то был удивлен что сверху и то через сеточку и в него ртом дул, фара герметичная, а нагрев сильный вот и выпадает “точка росы” в сырую погоду, потому для отвода тепла будет самый раз, время покажет . п.с. когда просверлил оттуда вылилось грам15-20 воды

в итоге я так и сделал . наискось и в нижней части . думаю пыль не должна попадать .

отверстие работает ! проверено при -15 , туманка чистая !

у меня все чистое ))) и туманка не сыреет . а потела во время сильного дождя, даже когда не включал их .

отверстие работает ! проверено при -15 , туманка чистая !

А по лужам воды не набирает?

Я думаю в лужу глубиной более 25 см лучше не въезжать на легковом авто )) А в повседневной эксплуатации ничего не набирает, все норм

понятно))) прсто купил себе ксенон теперь думаю как бороться с влагой. Сейчас стоят диодные и тоже потеют

еще совет : перед установкой новых ксен ламп в фару, нужно их “прогреть ” минут 20-30 просто от акб, что бы с них испарилась как бы грязевая пленка, в обратном случае эта испарина вся осядит на отражателе и стекле

И на галогене температура была выше и фары не потели никогда, как поставил ксенон началось (( …Поделал дырочки внизу и стало намного лучше, в сырую погоду чучуть дымка запотевания появляется, ну хоть капли не появляются, а то от них потом будет .опа отражателю

раньше люди в фару тормозную жидкость лили чтоб не потело

да вот же, не выгоню воду, придется долить ))))

раньше люди в фару тормозную жидкость лили чтоб не потело
