Установка задних дисковых тормозов на ВАЗ 2114 своими руками

ЗДТ на ваз 2114 установка. Обычно «десятки» имеют задние барабанные тормоза, но сегодня можно купить и даже самостоятельно установить на ВАЗ 2114

Лада 2114 2011, двигатель бензиновый 1.6 л., 81 л. с., передний привод, механическая коробка передач — тюнинг

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Все комментарии

Задние дисковые тормоза

Хотите поменять старые барабанные тормоза на дисковые? К этому вопросу нужно подойти очень ответственно и устанавливать только проверенные системы! Для решения этой задачи магазин Timeturbo предлагает широкий ассортимент дисковых тормозов. Мы реализуем высококачественные и надежные системы от известных российских и зарубежных брендов, изделия которых завоевали огромную популярность у автолюбителей в России и СНГ. Это обусловлено исключительными техническими и эксплуатационными характеристиками, сочетающимися с доступной стоимостью.

Дисковые тормоза – это наиболее оптимальный вариант для автомобиля, который соответствует современным требованиям. В отличие от традиционной барабанной системы, которая раньше устанавливалась на машины, дисковые тормоза обладают рядом преимуществ:

• стабильными характеристиками при нагревании;
• лучшим охлаждением;
• высокой эффективностью торможения и уменьшением тормозного пути;
• меньшим весом и размерами;
• уменьшенным временем отклика.

Кроме того, учитывая, что более 70% кинетической энергии гасят передние тормоза, задние диски позволят существенно снизить нагрузку на них. Однако при установке такой системы потребуется обязательная установка гидравлического ручного тормоза.

Мы предлагаем тормозные диски ВАЗ и Лада на выгодных условиях, так как сотрудничаем непосредственно с производителем. Формируем лояльные цены и обеспечиваем оперативность поставок. Для заказа тормозных дисков позвоните или оформите покупку на сайте компании.

Необходимые материалы и инструменты

Для работы вам потребуется такой набор.

Элемент

Количество

Тормозные суппорта

1 стандартный комплект для модели 2114

Тормозные колодки

1 комплект проверенного производителя

Тормозные шланги

1 комплект передних тормозных шлангов (стандартные металлические слишком короткие)

Гроверы и болты

12 штук

Дистанционные шайбы

8 штук

Тормозные диски стандартного диаметра

1 комплект

Планшайбы

2 штуки (деталь нестандартная)

Задние и передние дисковые тормоза должны обязательно отличаться по диаметру, и задние обязательно будут меньше. Иначе поездки превратятся в большой риск.

Тормозные механизмыТормозные механизмы

Основные сведения


С момента выпуска первого автомобиля на автозаводе в Тольятти, а это была модель «Жигули-2101», прозванная в народе «копейкой», практически по сей день схема тормозной системы всех автомобилей оставалась неизменной. Впереди ставились дисковые, а сзади барабанные. Это логично, так как основная нагрузка при торможении приходится именно на передние.

Конечно, такая схема намного эффективнее, нежели у ГАЗ-24, у которой по кругу стоят барабаны. Потому что не будет секретом, что колодки дискового тормоза намного лучше схватывают, и путь до остановки, соответственно, значительно меньше.

Самостоятельная установка на ВАЗ 2114 задних дисковых тормозов

Обычно «десятки» имеют задние барабанные тормоза, но сегодня можно купить и даже самостоятельно установить на ВАЗ 2114 задние дисковые тормоза, которые идеально подходят, без особых усилий и сложностей монтируются. Все, кто их установил, утверждают, что у них масса преимуществ.

Устройство гидравлических тормозов

Любой гидравлический тормоз состоит, как минимум, из двух цилиндров с поршнями, соединенных магистралью, или проще говоря, шлангом, выдерживающим высокое давление. Когда велосипедист нажимает на ручку тормоза, поршень вытесняет тормозную жидкость из главного цилиндра и передает ее в рабочий цилиндр, расположенный в машинке. Здесь под действием давления поршни начинают выдвигаться и давят на тормозные колодки. А уже вследствие трения колодок о ротор (тормозной диск) и наступает торможение.

Схема устройства гидравлической системы

Цилиндры в тормозной машинке всегда используются большего размера, чем в ручке тормоза. Благодаря этому в соответствии с законом гидравлики, рабочие тормозные поршни давят на колодки в несколько раз с большей силой, чем это делает велосипедист, нажимая на ручку. Также этот закон здесь работает благодаря тому, что на тормозной машинке устанавливается два цилиндра, а то и все 4, по 2 с каждой стороны.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

Гидравлические тормоза велосипеда в сравнении с механическими (тросиковыми) имеют ряд безоговорочных преимуществ, но есть и косвенные недостатки:

Преимущества:

  • Сила торможения и легкость нажатия. Физические свойства гидравлической системы позволяют без прикладывания особых усилий достигать высокого уровня силы торможения. Для управления достаточно использования одного – двух пальцев руки, при этом сила торможения, в зависимости от уровня тормозов, может быть как у стопкрана;
  • Модуляция. Иными словами, размеренная, плавная прогрессия тормозного усилия. При желании можно резко дернуть ручку тормоза велосипеда до упора и постирать покрышки. А можно спокойно подконтрольно мягко притормозить;
  • Надежность. Если следить и ухаживать за гидравлическими тормозами, то в силу своей закрытости от внешней среды, они будут намного более износоустойчивей, чем механические.

Недостатки:

  • Необходимость в обслуживании. Гидравлический контур, при определенных обстоятельствах, имеет свойство «завоздушиваться» – набирать в гидролинию пузырьки воздуха. Которые необходимо из нее выгонять, если важно качественное торможение без проваливающейся тормозной ручки. Для этого обычно достаточно прокачать систему – специальный процесс, при котором выгоняется воздух, а его место заполняет тормозная жидкость;
  • Сложность обслуживания в полевых условиях. Если для исправления неполадок с механическими тормозами достаточно иметь с собой пару шестигранников, то с гидравлическими, для прокачки, понадобятся еще и тормозная жидкость, трубочки и шприцы. При этом и времени больше необходимо и обстановка не в режиме «на ходу»;
  • Стоимость. Конечно же, из-за сложности гидравлической системы тормозов, стоимость конструкции возрастает и может быть, как просто выше, так и запредельно выше.

Но несмотря на недостатки гидравлики велосипеда, механика конкурировать с ней не способна. Периодические техобслуживания, использование рекомендованных производителем тормозных жидкостей и банальный уход за гидравлической системой, позволят райдеру пользоваться ей и получать удовольствие от комфорта управления годами.

Минусы

Не обошлось в замене тормозов на дисковые и без знаменитой «ложки дегтя», хотя касается она скорее именно тех проблем, которые может вызвать их установка.

Во-первых, их монтаж на ВАЗ 2114, наши органы правопорядка рассматривают как изменение конструкции.

Что это может повлечь за собой?

Следующее:

  1. Штраф при прохождении техосмотра;
  2. Можно оказаться элементарно неправым в спорном ДТП, если сотрудники ГИБДД акцентируют внимание что у вас «не правильные» тормоза;
  3. Да и страховая компания тоже может счесть это причиной для невыплаты страховки.

Во-вторых, дополнительно нужно будет дорабатывать ручник – или менять его на гидроручник, хотя последний со временем ослабевает.

В-третьих, необходима доработка или тщательная регулировки колдуна, чтобы на ВАЗ 2114 задние колеса не тормозили сильнее передних, так как это непременно вызовет занос, особенно на льду или мокром асфальте. Для этого иногда даже приходится на четверть, а то и больше стачивать колодки.

Демонтаж

Чтобы установить назад дисковые тормоза, первым делом необходимо демонтировать старые барабанные механизмы. Для этого:

  • Снимите колесный диск, ослабьте натяжение троса ручного тормоза и сведите задние колодки;
  • Отверните две направляющие шпильки ключом на 12;
  • Молотком аккуратно сбейте тормозной барабан, предварительно зачистив его посадочное место металлической щеткой и средством WD40;
  • Ударяйте аккуратно, постепенно по всей окружности. Если не поддается, проворачивайте постоянно барабан и бейте резиновым молотком;
  • Отверткой подденьте пружину, которая стягивает колодки, и снимите ее;
  • Далее снимаются небольшие направляющие пружинки. Они прижимают колодки к пыльнику;
  • Возьмитесь за нижнюю часть колодки и поднимите ее вверх, уперевшись верхней частью в тормозной цилиндр;
  • Извлеките распорную планку, выведите колодку из цилиндра и снимите стягивающую пружину колодок;
  • Выведите рычаг ручного тормоза из троса;
  • Снимите вторую колодку;
  • Открутите болты крепежа ступицы на балке. Аккуратно, чтобы не стесать грани;
  • Демонтируйте тормозную трубку разрезным ключом. Сорвав ее, выкрутите полностью и немного отогните в сторонку;
  • Закройте трубку колпачком от штуцера прокачки тормозного цилиндра для герметизации отверстия;
  • Вы дошли до точки невозврата. Ступица удерживается теперь только за счет посадочного места балки;
  • Ударять по элементу нужно максимально точно и сильно. Бейте по опорному диску с внутренней стороны. Сначала снизу, потом сверху и так поочередно;
  • Не бойтесь испортить опорник, поскольку он вам не потребуется;
  • Когда ступица отделится от балки, удары начинайте наносить с меньшей силой;
  • Постукиваниями сбейте ступицу полностью.

По завершению данного этапа обязательно тщательно проверьте целостность всех элементов, чтобы после замены барабанов на ЗДТ не пришлось вновь разбирать конструкцию с целью дополнительного ремонта отдельных составляющих тормозной системы.

Демонтажные работыДемонтажные работы

Монтаж дисковых тормозов

  1. Определитесь с расположением суппорта — сзади или впереди оси. На эффективно работы тормозов это не влияет.
  2. Пойдем по пути установки сзади оси. Картина получается более симметричной, плюс косвенно вес тормозных устройств поспособствует более хорошему торможению.

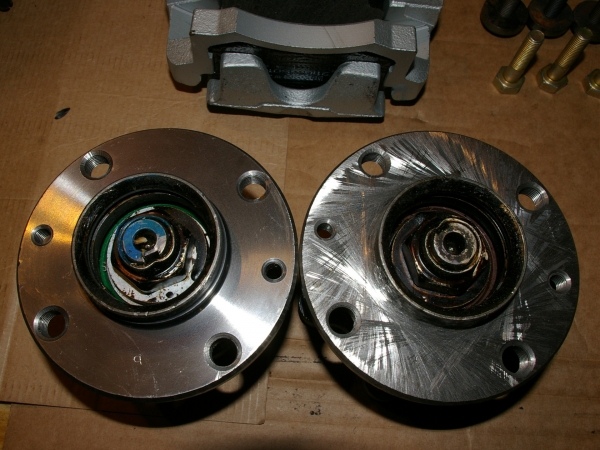

  3. Состыкуйте планшайбу и ступицу в единый механизм.
  4. Убедитесь, что все технологические отверстия совпадают идеально.
  5. Если есть смещения, исправьте их простыми постукиваниями молотком.
  6. Удостоверьтесь, что центровка была осуществлена качественно и правильно.
  7. Подкорректируйте углы балки. Если этого не сделать, суппорта могут в них упираться, что не есть хорошо. Сделать это можно молотком, сплющим углы. Альтернативный вариант — воспользоваться болгаркой.
  8. Обработка того или иного угла зависит от того, какой вариант размещения задних дисковых тормозов вы выбрали на первом этапе.
  9. Ставить гровер или нет, решение за вами. Его не рекомендуется ставить под верхний левый болт крепежа ступицы. Если это сделать, шляпку болта придется вырезать болгаркой. Это приведет к тому, что в болт начнет упираться скоба от тормозного суппорта. Так что вариант два — болгарка или отказ от гровера. Советуем выбрать второй вариант.
  10. Наденьте сточенный до нужного диаметра задний тормозной диск на ступицу.
  11. Установите скобу на планшайбу.
  12. Между ними прокладывается дистанционная шайба в точках соединения. С их помощью выводятся и фиксируются необходимые зазоры в схеме «суппорт-скоба-тормозной диск».
  13. Иногда дистанционная шайба имеет отличный размер. В этом ситуации следует подбирать конкретно под ВАЗ 2114.
  14. Процесс затяжки при соединении планшайбы и скобы выполняют с прикладываемым усилием 3-4 Нм.
  15. Заложите колодки, прикрутите обратно к суппорту шланги.
  16. Далее обязательно замыкается магистраль герметизации тормозных трубок и шлангов.
  17. Поступать наоборот ни в коем случае нельзя.
  18. Загерметизируйте тормозную магистральную систему.
  19. Проверьте герметичность тормозной системы, повысив давление путем нажатий на педаль тормоза.20. При отсутствии протеканий приступайте к замене задних дисковых тормозов на втором колесе.
  20. По завершению работы обязательно проведите диагональную прокачку тормозной системы.

Результат доработки тормозной системыРезультат доработки тормозной системы

Прокачка является обязательным мероприятием при любом вмешательстве в тормозную систему. Устанавливая дисковые тормоза вместо барабанных, про завершающую процедуру забывать не стоит. Дополнительно советуем поменять тормозную жидкость на более свежую и эффективную.

Замена барабанов на дисковые механизмы на ВАЗ 2114 — мероприятия достаточно рискованное, поскольку при срабатывании тормозов автомобиль останавливается как вкопанный. Это отлично помогает в экстремальных ситуациях, когда требуется быстро, буквально мгновенно затормозить.

Но будьте осторожны, постепенно привыкните к особенностям поведения авто с дисковыми тормозами сзади, дабы не стать причиной ДТП, и не угодить в неприятную ситуацию.

Загрузка ...

 Загрузка …

Советы по регулировке

После того как задние дисковые тормоза установлены и проверена герметичность магистралей, требуется удалить воздух из системы с помощью прокачки. Новые задние дисковые тормоза гораздо эффективнее, поэтому нужно произвести предварительную настройку регулятора тормозных усилий. Узел находится возле левого колеса, он прикреплен к кузову и соединен с балкой небольшой тягой. Нужно ослабить крепление тяги к колдуну, переместить ее на 2-4 мм назад и зафиксировать в таком положении. Этим способом колдун «обманывают», чтобы он распределял меньше тормозных усилий на заднюю ось.

Дальнейшие мероприятия по регулировке ВАЗ 2110 лучше доверить специалистам. Когда задние дисковые тормоза установлены, надо выехать и проверить, как машина себя ведет при торможении на разных режимах. Ощущение улучшения тормозов появится сразу, но нужно выяснить, не уводит ли автомобиль при резком торможении и в какую сторону. Но не следует сразу же ехать в автосервис.

Избегая выездов при плохих погодных условиях, когда дороги скользкие, нужно несколько дней аккуратно поездить, чтобы дать возможность притереть новые тормозные диски и колодки. После притирки поведение автомобиля может измениться как в лучшую, так и в худшую сторону. Замена тормозных дисков — процесс непростой, нужно правильно установить, отрегулировать и притереть новые тормоза, зато результат не обманет ваших ожиданий.

Положительные качества дисковых задних тормозов


Да, главный плюс – это увеличение безопасности. Сокращается тормозной путь, причем не зависит он от погоды. Работа узла стабильная, погода никоим образом не влияет на нее. Например, во время дождя барабанные тормоза становятся малоэффективными, увеличивается тормозной путь. Такого при использовании дисковых не наблюдается.

Перегрев не страшен дисковым конструкциям. Например, при торможении на высоких скоростях жидкость в системе нагревается за счет высокой силы трения. Барабан и колодки могут прогреться практически докрасна – вплоть до 600 градусов. Вследствие этого проваливается педаль, эффективность торможения в разы ухудшается. Такого вы никогда не почувствуете, если установлены дисковые тормоза. Устройство их простое и надежность высокая, поэтому за безопасность можно не беспокоиться.

Прокачка тормозов


После проведения всех работ нужно произвести прокачку – избавление от воздуха в системе. Это крайне необходимо для улучшения эффективности работы. А раз уж начали модернизацию, то не забудьте поменять все компоненты, которые служат долгое время. Замените шланги, передние колодки, вакуумный усилитель тормозов ВАЗ-2114, главный цилиндр. Что касается жидкости, то менять ее следует примерно раз в два года. Вкратце процедура прокачки выглядит так:

  1. Заливаете в расширительный бачок жидкость.
  2. Прокачиваете правый задний суппорт.
  3. Проверяете уровень жидкости, при необходимости доливаете.
  4. Прокачиваете левый задний суппорт.
  5. Повторяете п.3.
  6. Прокачиваете правый передний суппорт.
  7. Выполняете п.3.
  8. Проводите прокачку переднего левого суппорта в последнюю очередь.

Вот как прокачать тормоза ВАЗ 2114 правильно, суть процедуры – идти от дальнего к ближнему суппорту (относительно главного тормозного цилиндра).

Проверка

Проведя все вышеописанные операции – сначала на одном колесе, а затем и на втором, нужно еще проверить систему на герметичность. Первая фаза – просто нажать на педаль.

На то, что все сделано нормально, указывает то, что педаль нажимается с усилием, довольно туго.

Но этого недостаточно. Попросите кого-то другого жать на тормозную педаль, а сами в это время попробуйте повернуть детали, составляющие ваши новые задние дисковые тормоза.

Если ничего не движется, значит, у вашего ВАЗ 2114 теперь есть новые задние дисковые тормозные системы — лучше и надежнее прежних.

Нужен ручник?


Но некоторые автомобилисты не могут обходиться без ручника. А новые ВАЗ-2114, цена которых в свое время была близка к 300 тыс., без ручника, а это не очень удобно. В городах на парковках без него просто никуда. А если установлена система автозапуска, то без ручника просто не обойтись – на скорость ставить не рекомендуется.

Что нужно для установки этого механизма? В первую очередь – это сам ручник, но только не тросиковый, а с гидравлическим цилиндром. Как правило, они универсальные, и китайские новые механизмы стоят от 1500 рублей и выше. И тормоза дисковые задние на ВАЗ 2114 будут оснащены системой ручника.

Процедура монтажа крайне проста – ставите его на место старого, крепите болтами, подключаете к гидравлической системе, а именно – к той части, которая управляет суппортами на задней оси. Вот и все, отныне вы будете с ручником, который будет идеально работать в любых условиях. Не страшен ни перегрев, ни мороз, ни дождь проливной. И даже в мороз можно использовать ручник.
