Для начала фото “мечты” Lucas в сравнении
Разбирал все по мурзилке, в принципе мне она не пригодилась, все пре…
Метки: установка гтц 21214 и вут приора, вут риора, гтц 21214 на 2110, вут приора на 2110
Участвовать в обсуждениях могут только зарегистрированные пользователи.
Как проверить и заменить вакуумный усилитель тормозов Лада Приора
Для проверки вакуумного усилителя на автомобиле нажмите 5–6 раз на педаль тормоза.
Затем, удерживая педаль в нажатом положении, пустите двигатель. Если при этом на педали почувствуете толчок вниз, значит, вакуумный усилитель исправен. В противном случае проверьте герметичность соединения вакуумного шланга с обратным клапаном и штуцером впускной трубы двигателя, а также герметичность крепления обратного клапана в корпусе усилителя.
При необходимости устраните негерметичность. Исправность клапана можно оценить, продув его (например, ртом) в обоих направлениях. В направлении от усилителя к ресиверу воздух должен проходить, а в противоположном направлении — нет. Неисправный клапан заменяем.
Если это не поможет, значит, вакуумный усилитель неисправен, и его надо заменить.
Снятие вакуумного усилителя
1. Отворачиваем две гайки крепления главного тормозного цилиндра к вакууму.
2. Тормозные трубки не отсоединяем, чтобы воздух не попал в гидросистему тормозов.
3. Осторожно изгибая тормозные трубки, снимаем со шпилек вакуумного усилителя главный тормозной цилиндр и отводим в сторону.
4. Снимаем вакуумный шланг со штуцера обратного клапана усилителя.
5. В салоне автомобиля под панелью приборов поддеваем отверткой стопорную скобу пальца крепления толкателя вакуумного усилителя к тормозной педали.
Снимаем стопорную скобу и вынимаем палец крепления толкателя к педали (выключатель сигналов торможения для наглядности снят).
6. Головкой на 1З отворачиваем две гайки крепления усилителя к кронштейну педального узла.
7. Выводим толкатель усилителя из отверстия щитка передка и извлекаем вакуумный усилитель из моторного отсека. Замену обратного клапана вакуумного усилителя или его уплотнительной втулки проводим без демонтажа усилителя.
8. Сняв вакуумный шланг со штуцера клапана, вынимаем клапан из отверстия усилителя.
9. Вынимаем уплотнительную втулку из отверстия вакуумного усилителя. При наличии на втулке повреждений в виде разрывов и трещин или при потере эластичности втулки ее необходимо заменить.
Собираем и устанавливаем вакуумный усилитель тормозов в обратной последовательности.
Устройство вакуумного усилителя тормозов
Вакуумный усилитель тормозов предназначен для повышения удобства использования системы торможения. Автомобиль без ВУТ тормозил бы очень тяжело – усилие, передаваемое на педаль, в этом случае было весьма существенным, что отражалось бы на безопасности вождения в худшую сторону.
Расположен ВУТ, как правило, прямо за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.
В состав вакуумника входят следующие элементы:
- Корпус.
- Разделительная мембрана (производится из гибкого материала).
- Обратный клапан.
- Толкатель педали тормоза.
- Шток гидроцилиндра.
- Пружина возвратного действия.
- Следящий клапан.
Принципа работы вакуумника основан на разнице атмосферного давления, вследствие чего создается разрежение, обеспечивающее формирование давление (а вместе с тем и передаваемое усилие) в тормозной системе.
Внутри ВУТ расположена диафрагма в виде перегородки. Каждая из разделяемых диафрагмой камер (полостей) герметична. Притом камеры равны друг другу по объему.
Одна из камер свободно сообщается с атмосферой (она так и называется – атмосферная часть), вторая связана со шлангом, ведущим из выпускной трубы двигателя. С этой стороны формируется пониженное, по сравнению с атмосферным, давление. Эта полость называется вакуумной, она расположена со стороны ГТЦ.
Атмосферная камера, находящаяся ближе с тормозной педали, содержит клапан обратного действия. Он призван препятствовать снижению давления во впускном коллекторе мотора. Благодаря этому, топливо не может попадать в механизм ВУТ.
Величина разрежения в этой полости контролируется следящим клапаном. Вакуумная же камера благодаря клапану обратного действия поддерживает давление на одном уровне. Иными словами, мембрана испытывает одинаковые значения давления со стороны обеих камер. Передвижение следящего клапана осуществляется через толкатель, который связан с тормозной педалью. Назначение пружины – обеспечение возврата диафрагмы в обычное состояние после прекращения торможения.
В некоторых ситуациях, когда автомобиль оснащается механизмом экстренного торможения, шток оборудуется специализированным электромагнитным приводом.
Как вы можете видеть, конструкция вакуумника не так сложна – в ряде случаев устранение некоторых неисправностей ВУТ может быть выполнено своими силами.
Как устроена тормозная система ВАЗ 2110?
Без тормозов, как известно, ни в жизни, ни на автомобиле далеко не уедешь, поскольку, кроме разгона нужно еще и вовремя остановиться, предотвратить столкновение с препятствием и т.д.
Рассмотрим, как устроена тормозная система ВАЗ 2110, какие неисправности наиболее распространены, и какие возможны доработки для того, чтобы улучшить устройство тормозов.
Схема гидропривода тормозов
Процесс замены вакуумного усилителя на ВАЗ-2110
Вакуумный усилитель тормозов.
Чтобы заменить вакуумный усилитель тормозов необходимо обладать некоторыми знаниями конструкции транспортного средства. На ВАЗ-2110 не так и сложно заменить деталь своими руками.
Необходимо запастись набором инструментария – ключами и отвёртками и можно приступать к процедуре. Рассмотрим, поэтапно процесс замены вакуумного усилителя тормозов ВАЗ-2110:
- Снимаем клемму-минус с АКБ.
- Отключаем колодку проводов на датчике уровня тормозной жидкости.
Отсоединяем питание от датчика уровня тормозной жидкости.
- Удерживаем клапан обратки вакуумного усилителя, а другой рукой снимаем шланг с него.
Откручиваем шланг с обратного клапана.
- Демонтируем главный тормозной цилиндр. Всего-то две гайки, но они могут прикепеть.
В подкапотном пространстве необходимо выкрутить две крепёжных гайки главного тормозного цилиндра.
- Не разбирая тормозную, а именно — не отсоединяя тормозных трубок, отводим главный тормозной цилиндр в сторону.
Отводим цилиндр с трубками от усилителя.
- Со стороны салона откручиваем четыре гайки крепления кронштейна тормозной педали.
Демонтируем крепления вакуумного усилителя с салона.
- После этого, можно демонтировать вакуумный усилитель.

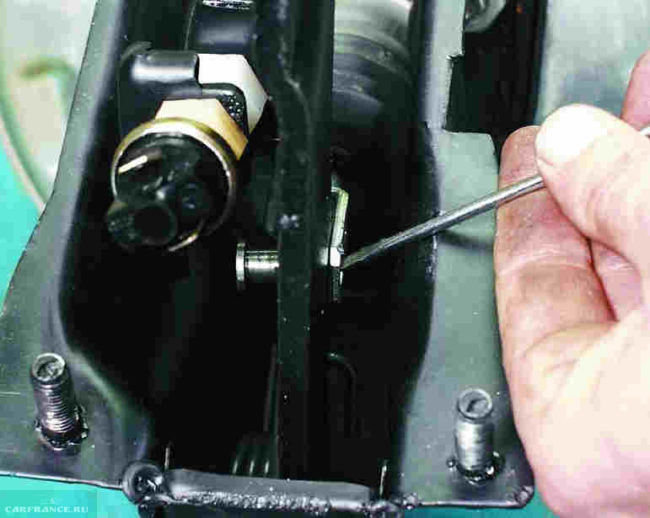

- Поддев отвёрткой, снимаем стопорную пластину пальца. Выталкиваем палец, отсоединяем толкатель вакуумного усилителя от педали.
Снимаем стопорную пластину с пальцем.
- Далее нас интересуют две гайки крепления усилителя к пластине, откручиваем, скорее всего приётся применить wd-40. Демонтируем кронштейн.
Открутив крепления, снимаем кронштейн.
- Сборка проводится в обратном порядке от разборки.
Вот так выглядит подкапотное пространство без усилителя!
Выбор детали
Усилитель Торгмаш.
Оригинальный каталожный номер вакуумного усилителя тормозов ВАЗ-2110 – 21103510010.
Цена этой детали составляет – 4000 рублей. Кроме этого существует ряд аналогов, которые можно использовать. Так, автомобильный рынок предлагает следующее не оригинальные детали:
- Pekar 2110-3510010 со средней стоимостью 2500 рублей.
Pekar 2110-3510010 — усилитель со спортивным уклоном.
- DK 2110-3510010 – низкое качество и стоимость в пределах 2000 рублей.
- Master-sport 2110-3510010 — дорогое, но качественное изделие.
Вакуумный усилитель тормозов master-Sport
Признаки неисправности (варианты проверки)
Существует несколько признаков неисправности вакуумного усилителя тормозов, а соответственно и диагностики работоспособности. Рассмотрим, каждый из вариантов:
- Запускаем мотор и даём ему поработать несколько минут, после чего необходимо его заглушить. Нажимаем несколько раз на педаль тормоза. При нормальной работоспособности усилителя, первый раз педаль выжмется, но последующие разы ход будет меньше и меньше. Если второй и последующий разы ход педали не уменьшается, то существует пробой в системе и деталь не герметична. Это означает, что вакуумный усилитель необходимо заменить.
- Второй вариант предполагает, что первый вариант не дал никакого результата, и закрались сомнения. Выжимаем педаль тормоза и заводим мотор. При таком повороте событий, после запуска силового агрегата педаль должна опуститься до упора. Если этого не произошло, то существует подсос воздуха и усилитель не работает.
- На работающем моторе удерживаем педаль тормоза, после чего глушим мотор. Педаль, не отпуская удерживаем ещё 1.5-2 минуты. Если есть нарушения в работе, то педаль поднимется.
В усилителе есть прокладки и уплотнительные кольца, вот они то и выходят чаще всего из строя.
Устройство
На машине установлены и, в основном, надежно действуют гидравлические тормоза. Они двухконтурные, имеют диагональное распределение. То есть, если вдруг подвела одна часть, то возможно торможение другим контуром. Ради безопасности, тормоза ВАЗ 2110 срабатывают по диагонали, один контур – это правое переднее и левое заднее колеса, другой – также по диагонали.
Такое устройство позволяет качественно (без заноса и других неприятностей) затормозить даже в случае неисправности, если пропали тормоза в одном из контуров.
Рассмотрим устройство тормозной системы. В гидропривод входят вакуумный усилитель, а также двухконтурный регулятор, создающий давление в задних тормозах.
Кроме того, гидропривод оснащен трубопроводами, разделенными на два контура, шлангами и тормозными механизмами, обеспечивающими торможение передних и задних механизмов.
Приводит в действие гидропривод педаль, находящаяся в салоне (средняя). Вот главные составляющие гидропривода:
- Вакуумный усилитель. Он сконструирован таким образом, что создает давление на поршень главного цилиндра, и таким образом вызывает торможение;
Вакумный усилитель тормозов - Привод регулятора давления. Именно через него к задним механизмам тормозов поступает рабочая тормозная жидкость;
Привод регулятора давления тормозов - Сам регулятор давления. Уже по названию понятно, что данное устройство отвечает за силу давления, его уменьшение или усиление. Делает он это в зависимости от того, насколько нагружена задняя ось машины;
Регулятор давления - Главный цилиндр с поршнями, оснащенный бачком. Заливная горловина бачка оснащена датчиком аварийного уровня ТЖ;
Главный тормозной цилиндр - Тормозной механизм для переднего колеса. Его главные детали – диск, колодки и колесные цилиндры. В механизме также предусмотрен сигнализатор для предупреждения полного износа и неисправности накладок;
Тормозной механизм переднего колеса - Тормозной механизм для заднего колеса. В отличие от передних, дисковых тормозных механизмов задние – барабанные. Такова заводская комплектация. Однако многие автовладельцы считают, что их устройство не обеспечивает качественное торможение, и меняют их на дисковые.
Тормозной механизм заднего колеса
Тормоза требуют к себе внимания. Не дожидаясь, когда загорится контрольная лампочка, сигнализирующая о критичном уровне ТЖ или износе накладок, а тем более, не доводя до того, чтобы тормоза вообще пропали, нужно проводить профилактические проверки.
Особое внимание – всем соединениям и шлангам, поскольку «убежавшая» тормозная жидкость не даст возможности произвести торможение, а отсюда и до трагедии недалеко.
Снятие и установка вакуумного усилителя тормозов
- Руководства по ремонту
- Руководство по ремонту ВАЗ 2170 (Приора) 2004+ г.в.
- Снятие и установка вакуумного усилителя тормозов
Вам потребуются: ключи «на 10», «на 13», отвертки с плоским и крестообразным лезвием.
1. Снимите накладки рамы ветрового стекла (см. «Снятие и установка накладок рамы ветрового стекла»).
2. Снимите шумоизоляционную обивку моторного отсека (см. «Снятие и установка шумоизоляционной обивки моторного отсека»).
3. Ключом «на 13» отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю.
4. Не перегибая и не перекручивая тормозные трубки, аккуратно отведите главный тормозной цилиндр в сторону.
8. Поддев отверткой, снимите стопорную пластину пальца и, вытолкнув палец, отсоедините толкатель вакуумного усилителя от педали.
9. Ключом «на 13» отверните две гайки крепления усилителя к кронштейну педали и, поддев отверткой, снимите усилитель с кронштейна.
Так выглядит снятый с автомобиля вакуумный усилитель тормозов. Для его замены приобретайте деталь с такой же маркировкой.
10. Установите вакуумный усилитель в обратном порядке, нанесите герметик на поверхность соприкосновения вакуумного усилителя с кронштейном педали.
Скачать информацию со страницы
↓ Комментарии ↓
1. Устройство автомобиля 1.0 Устройство автомобиля 1.1 Общие сведения об автомобиле 1.2 Паспортные данные 1.3 Ключи автомобиля 1.4. Органы управления 1.5. Отопление и вентиляция салона 1.6 Обеспечение комфортной температуры воздуха в салоне 1.7. Двери 1.8. Средства пассивной безопасности на автомобиле 1.9. Сиденья
2. Рекомендации по эксплуатации 2.0 Рекомендации по эксплуатации 2.1. Правила техники безопасности и рекомендации 2.2 Обкатка автомобиля 2.3 Эксплуатация автомобиля в гарантийный период 2.4. Подготовка автомобиля к выезду
3. Неисправности в пути 3.0 Неисправности в пути 3.1. Двигатель не заводится 3.2 Неисправности системы впрыска топлива 3.3 Пропал холостой ход 3.4. Перебои в работе двигателя 3.5. Автомобиль движется рывками 3.6 Автомобиль плохо разгоняется 3.7 Двигатель заглох во время движения 3.8. Упало давление масла 3.9. Перегрев двигателя 3.10. Аккумуляторная батарея не подзаряжается 3.13. Стуки в двигателе 3.16. Прокол колеса
4. Техническое обслуживание 4.0 Техническое обслуживание 4.1. Общие положения 4.2. Контрольноосмотровые работы 4.3. Смазочнозаправочные работы 4.4. Диагностические работы 4.5. Ремонтнорегулировочные работы
5. Двигатель 5.0 Двигатель 5.1 Особенности конструкции 5.2 Возможные неисправности двигателя, их причины и способы устранения 5.3 Полезные советы 5.4 Проверка компрессии в цилиндрах 5.5 Снятие и установка декоративного кожуха двигателя 5.6 Снятие и установка брызговика двигателя 5.7 Установка поршня первого цилиндра в положение ВМТ такта сжатия 5.8 Замена ремня привода газораспределительного механизма и натяжного ролика 5.9 Замена опор силового агрегата 5.11. Замена уплотнений двигателя 5.13. Головка блока цилиндров двигателя 5.15. Ремонт двигателя 5.16. Система смазки 5.17. Система охлаждения 5.18. Система питания 5.19. Особенности конструкции
Устранение выявленных неполадок
Когда выявленные признаки указывают на неисправность вакуумного усилителя тормозов ВАЗ 2110, можно попробовать оказать первую помощь своему автомобилю самостоятельно. В нормальном состоянии система торможения должна удерживать его на месте при наклоне в 25º к горизонтальной поверхности. Если же она плохо справляется, стоит, ослабив контргайку, натянуть трос.
Затем требуется проверить полный рычажный ход, необходимо, чтобы он составлял примерно 2-4 зубца. Затянув туго контргайку, стоит выполнить ряд страховочных торможений с одновременным контролем хода рычага. Причем вращение колес при опущенном до конца рычаге должно быть свободным, без усилия. Если такая проверка выявила неспособность усилителя справиться с торможением, это указывает на необходимость его замены.
Многие автосервисы предоставляют такую актуальную на сегодня услугу, как тюнинг тормозной системы ВАЗ 2110, цена агрегата в случае замены все-таки выше, чем его усовершенствование. Оно затрагивает еще и задние диски тормозов, помимо усилителя, модернизацией которого служит установка специальной шайбы. Эта, казалось бы, малозначительная деталь способна существенно влиять на работу усилителя и процесс торможения в целом.
При нажиме водителем на тормозную педаль шток, проходящий через шайбу, начинает оказывать давление на главный цилиндр тормоза. Из-за этого работа пропускных клапанов начинается чуть позже. Таким образом, установка шайбы делает торможение более плавным, педаль мягче, а ее реакция в случае резкой остановки при этом не меняется.
Но если уже появилось шипение, двигатель глохнет от нажатия тормозной педали или она сделалась очень тугой, необходимо заменить механизм. В противном случае вождение такого автомобиля становится небезопасным для себя и окружающих. При подготовке к замене этого узла требуется разборка задней части моторного отсека, удаление эластичного уплотнения, обивки и жабо.
Процесс начинают с отсоединения проводки колодки от датчика, показывающего уровень тормозной жидкости. Поддерживая обратный клапан, отсоединяют от усилителя шланг. Далее отворачивают обе крепежные гайки главного цилиндра системы торможения. Его плавно отворачивают от усилителя на требующееся для извлечения последнего расстояние, причем осуществляют это, не удаляя тормозных трубок.
Под находящейся в салоне автомашины панелью приборов следует открутить все четыре крепежные гайки кронштейна тормозной педали, что довольно затруднительно из-за их неудобного расположения. Затем снимаются в подкапотном отсеке провода, кронштейн и сам усилитель одновременно с узлом педали тормоза.
Отсоединив две крепежный гайки, отверткой удаляют стопорную пластину пальца крепления и, вытолкнув его, отделяют толкатель усилителя от педали. Открутив от узла педали испорченный усилитель, на его место помещают новый. Причем необходимо проследить за верностью его расположения: педаль должна быть внизу, а шланговый штуцер – вверху. После этого производят все выполненные ранее операции в последовательности, противоположной снятию.
Тревожные сигналы
Следующие симптомы, достаточно небезопасны, обратите внимание:
- Если тормоза совсем пропали, то однозначно – дальше ехать нельзя, даже до СТО! Если самостоятельный ремонт на месте не по силам, или попросту невозможен, нужно вызывать эвакуатор;
- При торможении идет сильная вибрация, особенно ощущаемая в рулевой колонке. Нажимаешь на педаль, и просто тяжело удержать руль в руках. Причин вибрации может быть несколько:
• Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски. Их устройство таково, что они очень не любят, когда торможение происходит в дождь, а то и прямо в луже. Здесь никакой ремонт не поможет – нужна замена дисков на вентилируемые;
• Также возможна вибрация при неисправности в задних барабанах. Если при осмотре обнаружите на рабочей поверхности темные пятна, то это свидетельствует о неравномерном износе. При этом вибрация обычно очень сильная. Таким барабанам нужен срочный ремонт, а возможно – и замена на дисковые тормозные механизмы;
• Проверьте передние тормозные диски на предмет деформации. При этом тоже наблюдается вибрация. - Педаль тормоза слишком тугая. Причин тому может также быть несколько:
• Засор воздушного фильтра для вакуумного усилителя может повлиять на то, что педаль стала тугая;
• Проверьте сам вакуумный усилитель. Его возможные неисправности – разрушение диафрагмы, наконечника, заедание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем. Во всех этих случаях может наблюдаться синдром тугой педали, и нужен ремонт любой неисправности из указанных;
• Также педаль может становиться более тугой по мере износа накладок, проверьте их тоже. - Шипит при нажатии на тормоз. Если шипит именно в момент нажатия на педаль – нужно срочно проверить вакуумный усилитель, а затем решить что ему нужно – ремонт или замена. А вот если шипит тогда, когда отпускаете тормоз, то это явление из разряда обычных. Если, конечно, шипит не слишком явно.
Многие, считая, что тормоза плохие, и ремонт им не помогает, решаются на существенные переделки и тюнинг. Например, тюнинг тормозной системы ВАЗ 2110 может включать в себя замену задних барабанных механизмов на дисковые.
Здесь особенно важно знать, что торможение задних колес должно быть более мягким и наступать чуть позже, чем передних для предотвращения заноса.
Еще одна возможная идея для тюнинга – замена вакуумного усилителя а также главного тормозного цилиндра. Вместо штатных устанавливают от Лады Приоры. Это обычно помогает прежде всего в том, что не ощущается вибрация, а педаль работает с оптимальным усилием.
И не забывайте – после каждого вмешательства в работу тормозов нужна их прокачка.
Замена вакуумного усилителя ВАЗ 2114
Среди большого количества узлов и механизмов транспортного средства особое внимание стоит уделять тормозной системе. При этом работоспособность вакуумного усилителя тормозов существенно может повлиять на безопасность. Поэтому необходимы регулярные проверки и в случае выявления неисправностей необходим ремонт или замена вакуумного усилителя ваз 2114.
Для проверки вакуумника не требуются какие-либо инструменты. Нужно лишь обратить внимание на педаль тормоза. Если для торможения необходимо больше чем обычно нажимать педаль или же эффективность при стандартном нажатии снизилась, то это значит что появилась неисправность в вакуумном усилителе тормоза (ВУТ).
Для подтверждения нужно остановить транспортное средство и заглушить двигатель. Нажать несколько раз с усилием на педаль тормоза и зафиксировать примерно на средине хода. В этом положении завести автомобиль. Если с ВУТ всё в порядке, то педаль немного провалится. В противном случае – неисправность присутствует.
Внешне также можно выявить неполадки.
Но для этого необходимо выполнить следующие действия:
- Проверка герметичности в соединении патрубка и обратного клапана;
- Есть ли повреждения фланца;
- Проверка всех изгибов патрубков на наличие трещин и подтёков;
- Осмотр уплотнителя хвостовика, расположенного под рулевой колонкой (возможное самопроизвольное незначительно торможение);
- Проверка защитного колпачка. Достаточно лишь несколько качков хвостовика клапана для того чтобы выяснить есть ли шипение.
В случае выявления даже незначительной неисправности лучше всего заменить этот элемент тормозной системы. Учитывая его небольшую стоимость, не стоить экономить на собственной безопасности.
Как поменять вакуумный насос на Лада Калина
Новая деталь обойдется владельцу «Калины» минимум в 2000 рублей. Б/у элемент реализуется на вторичном рынке по средней цене в 1000 рублей за экземпляр в состоянии близком к идеальному. На рынке встречаются вакуумные усилители сторонних производителей:
- ДААЗ — средняя цена 1800 рублей;
- ВолгаПромМаркет — средняя цена 1700 рублей.
Если в приоритете не цена, а долговечность, то можно заказать более качественные аналоги с увеличенным ресурсом отечественного и импортного производства. Например, производитель TRIALLI заверяет, что их устройство сохраняет герметичность в диапазоне температур (-55°С)-(+155ºС). Цена: 2500 рублей.
Наиболее качественный аналог предлагает компания Lucas. Ее модель «Lucas TRW-10» подойдет к большинству современных ВАЗовских авто. Усилитель собран из высокопрочных материалов, главная камера имеет увеличенный диаметр. Цена соответствующая: 13-15 тыс.руб.
