Ваз 2112: когда нужна замена масляного насоса

Подробное руководство по замене масляного насоса на автомобилях ВАЗ 2110-2112.

Замена масляного насоса

Ничего сложного в замене масляного насоса нет. Загоняем машину на яму, готовим инструмент и за дело.

1. Отключаем аккумулятор.


   Демонтаж клеммы АКБ для ремонта

2. Сливаем масло в приготовленную тару (пробка на поддоне).


   Пробка откручивается ключом

3. Домкратим машину, выставляем на хорошую подставку (пенек подойдет в самый раз) и снимаем правое колесо.
4. Снимаем ремень ГРМ.


   Ремень ГРМ без кожуха.

5. Снимаем шкив и шпонку коленчатого вала (вам нужен будет помощник зажать отверткой маховик).
6. Снимаем крышку картера.


   Снимаем поддон

7. Снимаем сам маслозаборник.
8. Очищаем сетку маслоприёемника (растворителем либо керосином).
9. И снимаем непосредственно сам масляный насос (6 болтов на блоке цилиндров).


   Расположение 6 болтов, которые крепят масляный насос, отмечено стрелочками

Сборку масляного насоса проводить в обратном порядке.

Прокладки поддона и масляного насоса обязательно подвергаются замене на новые. Так же новый масляный насос стоит промыть от консервирующей смазки и заполнить его маслом (чтобы исключить при первом запуске после ремонта его сухую работу).

Где находится масляный насос ВАЗ 2110?

Размещение насоса для многих загадка, он размещается в масляном картере мотора, а для того чтоб добраться к нему необходимо непременно сливать моторное масло. Масло сливается в чистую канистру и после того как производится замена масляного насоса повторно заливается в двигатель. Замена масляного насоса ВАЗ 2110 необходима в случае его полного или частичного выхода из строя. В замене ремня ГРМ на автомобиле ВАЗ 2114 одним из этапов работ является замена помпы – насоса системы охлаждения. Ремонтные работы по замене масляного насоса выполняются на смотровой яме или подъемнике, с использованием стандартного набора инструментов. Ручная замена ремня генератора ВАЗ 2112 16 клапанов. В этой статье я расскажу вам как заменить масляный насос на ВАЗ 2110 в домашних условиях в случае возникновения такой необходимости.

Конструкция

На машинах «Лада» десятого семейства конструкция масляного насоса достаточно проста и проверена годами:

1. Крышка и корпус.
2. Две шестерни – ведомая и ведущая.
3. Клапан редукционного типа с возвратной пружиной.
4. Маслозаборник в виде сетки.

Ничего лишнего, конструкция проста и работает безотказно.

А зачем вообще нужно масло?

Я часто слышу — что масло это кровь двигателя. Не совсем это так конечно, сравнение очень грубое, но все же без масла мотор функционировать не будет (либо будет, но очень не долгое время).

Современные моторные масла, смазывают и защищают все трущиеся части, а это – поршни (с их кольцами), валы, вкладыши и прочее. Скажем так – хорошее масло продлевает ресурс двигателя на многие тысячи километров.

НО масло должно ходить по системе, как собственно и кровь по сосудам человека, если масло просто налито в поддоне и не идет к трущимся частям – ОНО БЕСПОЛЕЗНО!

Тюнинг

Производитель АвтоВАЗ обеспечивает потенциал на все свои моторы минимум 50 л. с, поэтому двигатель 21124 можно доработать несколькими способами:

• тюнинг блока цилиндров – расточка цилиндров до 84 – 88 мм с использованием ШПГ соответствующих размеров;
• тюнинг впускного/выпускного тракта – 4 дросселя и «паук», соответственно;
• доработка ГБЦ – облегченные распредвалы и разрезная шестерня с соответствующей настройкой специалистом;
• модернизация клапанов – замена штатной комплектации облегченными Т-образными деталями.

Отдельный дроссель для каждого цилиндра

Таким образом, мотор 21124 является улучшенным вариантом базового ДВС 2112 с увеличенным до 1,6 л объемом, ходом поршня и высотой блока цилиндров. Разработчиками обеспечена взаимозаменяемость деталей от других моторов производителя АвтоВАЗ.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Диагностика неисправностей

Прямое подключение насоса к коленвалу позволяет избежать поломок, связанных с его приводом. Это, однако, не исключает возможности появления других неисправностей.

Неисправности насоса и их признаки

К основным неисправностям маслонасоса ВАЗ 2110–12 относятся:

• засорение сетки маслоприёмника;
• повреждение корпуса устройства;
• износ посадочных мест шестерней в корпусе и в крышке;
• износ ведущей или ведомой шестерней;
• повреждение редукционного клапана;
• деформация или повреждение пружины клапана.

Признаками выхода из строя маслонасоса могут являться:

• горящая на приборной панели сигнальная лампа критического давления масла;
• перегрев двигателя;
• высокочастотный стук (цокот) в месте расположения насоса.

Конструкцией двигателя ВАЗ 2110–12 не предусмотрена установка датчика давления масла. Как и большинство современных автомобилей, представители десятого семейства оборудованы лишь датчиком аварийного (критически низкого) давления. При падении давления в системе на щитке приборов загорается сигнальная лампа в виде маслёнки красного цвета. Однако эта лампа может загораться и при других неисправностях (выход из строя датчика, обрыв его электрической цепи, утечка масла и т. п.).

Перегрев двигателя также нельзя отнести только к симптомам неисправности масляного насоса. Обычно он возникает из-за проблем в системе охлаждения.

Что касается стука, исходящего со стороны масляного насоса, то здесь тоже не всё однозначно. Иногда при износе шестерней или элементов корпуса устройство может издавать высокочастотный стук. Как правило, он связан с образованием люфта между шестернями и корпусом (крышкой) и наиболее чётко слышен на холостом ходу. Однако подобные звуки могут издавать и изношенные подшипники (натяжного или направляющего роликов, помпы, коленвала).

Как определить, что неисправен именно масляный насос

Процесс замены маслонасоса на ВАЗ 2110–12 довольно прост и не предполагает использования каких-либо специальных инструментов. Однако для этого необходимо купить новый насос и потратить определённое время. Поэтому перед заменой устройства следует убедиться, что неисправно именно оно. Сделать это можно по следующему алгоритму.

Замер уровня масла

Сначала нужно измерить уровень масла в двигателе и проверить его консистенцию. Делается это специальным щупом. Желательно вспомнить, когда менялись масло и фильтр. Если с момента последней замены машина прошла более 10 тыс. км, их лучше сразу заменить. Затем следует нанести каплю масла на большой палец руки и растереть его указательным. Если масло окажется слишком тёмным, жидким и быстро впитается, его нужно заменить.

Если на щупе уровень смазки ниже отметки «min», следует долить масла и запустить двигатель. Далее нужно посмотреть, не загорается ли сигнальная лампа на приборной панели. Также следует проверить, не происходит ли перегрев силового агрегата. Параллельно производится осмотр двигателя на предмет утечки масла. Если ранее со стороны насоса слышался стук, следует прислушаться, не исчез ли он после доливки масла.

Проверка электрической цепи датчика

Если перечисленные симптомы не исчезли, следует выполнить следующие действия:

1. Заглушите двигатель и дайте ему остыть.
2. Отсоедините провод от датчика аварийного давления масла. На шестнадцатиклапанных двигателях он расположен с левой стороны на торце корпуса подшипников распредвалов, на восьмиклапанных — справа на тыльной стороне ГБЦ.
3. Включите зажигание, не запуская мотора.
4. В моторном отсеке замкните провод, идущий к датчику, на «массу» автомобиля. Если сигнальная лампа при этом погасла, с цепью датчика всё в порядке.

Диагностика датчика

Для диагностики датчика необходимо выкрутить его ключом на 21 и осмотреть его рабочую часть, которая заходит в ГБЦ. На ней должны оставаться следы моторного масла, свидетельствующие о нормальной циркуляции смазки в системе. Если рабочая часть сухая, масляный насос, скорее всего, неисправен.

Сам датчик обычно проверяется заменой на заведомо исправный. После этого проверяется, горит ли сигнальная лампа и как ведёт себя двигатель.

Проверка давления масла

Если после проверки и замены датчика симптомы не исчезли, необходимо измерить давление масла с помощью специального манометра. Такой манометр имеет металлический наконечник с резьбой, который вкручивается в посадочное гнездо датчика. Затем запускается и прогревается двигатель. Если манометр показывает на холостых оборотах давление больше 0,6 бар (60 кПа), маслонасос исправен. Если же давление ниже, насос следует заменить.

Проверка масляного насоса на стенде

В условиях автосервиса масляный насос проверяется на специальном стенде. Это предполагает:

• определение производительности насоса;
• измерение давления масла на выходе насоса;
• измерение давления, при котором открывается редукционный клапан.

При этом применяется специальное масло, температура которого должна составлять ровно 200С. Производительность насоса ВАЗ 2110–12 при частоте вращения коленвала 6000 об/мин должна быть не менее 35 л/мин, а редукционный клапан должен открываться при увеличении давления внутри насоса до 0,55–0,75 МПа.

Зачем нужен масляный насос?

Масляный насос в двигателе предназначен для нагнетания давления в масляной системе, для необходимого смазывающего эффекта всех трущихся деталей ДВС. При недостаточном давлении в системе смазывающий эффект будет малоэффективен, что в свою очередь приведет к непригодности к работе двигателя. В данном случае на панели приборов должна загореться контрольная лампа низкого давления масла. Поэтому не стоит затягивать с ремонтом масляного насоса.

У вас остается два варианта. Поставить машину на станцию технического обслуживания и потерять много времени и денег, либо поменять масляный насос самостоятельно.

Диагностика насоса

Для начала нужно убедиться в исправности самого датчика давления масла — проверить сухой или масляный сам датчик.

Во-вторых, нужно проверить правильно ли подается питание на него или где-то перебит провод. И только после этих процедур, если лампочка не тухнет, вам придется менять масляный насос.

Почему он может сломаться раньше срока?

К замене масляного насоса может привести так же и не качественное масло, которое приведет к быстрому засорению сетки маслоприемника и в последующем нехватке масляного давления в системе. Не редко масляный насос мокреет и из под него течет масло. В этих случаях можно обойтись заменой прокладкой и чисткой сетки маслоприемника.

Основные причины выхода из строя масляного насоса

Регламентированный производителем ресурс масляного насоса ВАЗ 2110–12 составляет 150–200 тыс. км пробега. Это, однако, не означает, что насос не прослужит дольше или не выйдет из строя гораздо раньше. Основными причинами, по которым он может перестать нормально функционировать, являются:

• израсходованный ресурс;
• несвоевременная замена масляного фильтра, вследствие чего в систему попадают частицы металла (продукты трения), действующие на детали насоса как абразив, и засоряется фильтрующая сетка маслоприемника;
• использование масла, характеристики которого не отвечают требованиям автопроизводителя.

Аварийная индикация

Конечно сейчас практически во всех авто, есть аварийная индикация на полное отсутствие давления, это всем нам известная — «горящая масленка». Если она не тухнет какое-то время после пуска, например секунд 10 – 20 это одно, тут практически всегда вина масляного фильтра. Но вот если лампа горит постоянно, то это уже тревожный звоночек. Возможно, просто накрылся датчик давления масла, а возможно вышел из строя масляный насос.

В любом случае аварийная индикация очень важна, и шутить с ней я вам не советую, все же это чревато — капитальным ремонтом двигателя.

Запомните это правило, если загорелась лампа, то глушим авто и желательно сразу на СТО, либо эвакуатор, либо на буксире.

Необходимый инструмент

• Набор ключей (рожково — накидных желательно)
• Набор головок и трещотка
• Две прочных плоских отвертки
• Набор шестигранников

Сборка

Совет: Когда насос снят, рекомендуем заменить на нем передний сальник коленвала, находящийся в крышке Собираем насос в последовательности обратной разборке. Ведомая шестерня внутри насоса располагается так, чтобы ее сторона с фасками и меткой была приложена к корпусу. То же с ведущей шестерней. Вот и все. Сборка насоса завершена, остается установить его на место, как гласит наша инструкция. Кроме инструкции рекомендуем посмотреть видео по этому вопросу. Если у вас на панели приборов загорелся красный индикатор, сигнализирующий о недостатке масляного давления в системе, то не спешите бежать в магазин и покупать новый масляный насос. На видео рассмотрены самые основные причины, почему в двигателе ВАЗ может пропасть давление масла:

Ремонт помпы ВАЗ 2110/2112 своими руками

Не всегда у водителя есть возможность заменить неисправный насос. В некоторых случаях можно произвести ремонт устройства, восстановив рабочие функции насоса. Если помпа ещё не выработала свой ресурс (50 тысяч километров пробега), то можно отремонтировать её. Однако ремонт помпы нельзя провести без использования специального ремкомплекта. Это набор резиновых прокладок и деталей, которые чаще всего выходят из строя и нуждаются в замене.

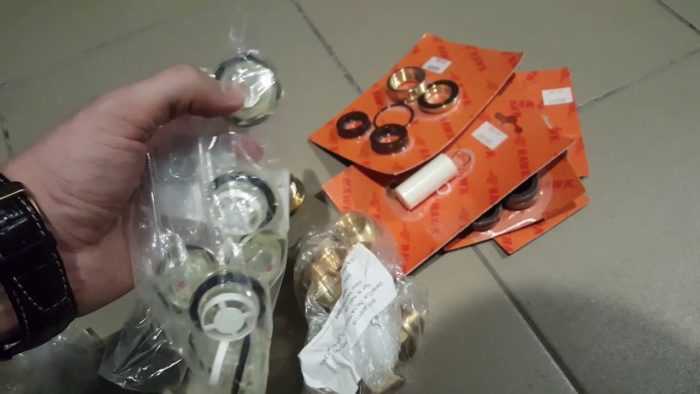

По своему составу ремонтные комплекты для насосов могут различаться — в зависимости от того, какие именно запчасти нужно поменять

К тому же к ремонту придётся основательно подготовиться: место для разборки и ремонта насоса должно быть чистым и ровным.

Как разобрать водяной насос

После того как насос будет снят с машины, потребуется его разобрать. Только после разборки и тщательной очистки можно будет производить замену вышедших частей помпы.

Для разборки насоса рекомендуется следовать следующей схемы:

1. Протереть изделие сухой тканью.

2. Открутить шкив насоса.

3. Вытащить упорное кольцо.

4. Молотком выбить подшипники с вала.

5. Вытащить сам вал из корпуса.

6. Отстегнуть крыльчатку.

7. Если что-то осталось от сальника, то вытащить остатки резинки из корпуса.

Порядок разборки водяного насоса понятен на интуитивном уровне: пока не снимешь шкив, невозможно добраться до вала и крыльчатки

После этого полость самого насоса нужно тщательно очистить от грязи и старых отложений — можно промывать помпу тем же бензином, который обычно заправляется в бак ВАЗ 2110/2112.

Видео: разборка помпы

Замена сальника

Сальником называется прокладка, которая выполнена из резины и металлических вставок. При обычном ремонте помпы смена сальника входит в перечень обязательных процедур, так как по своей структуре прокладка является резиновым изделием, а потому быстро изнашивается.

Замена сальника не представляет никаких сложностей:

1. С вала снимается старая прокладка.

2. Место посадки очищается от грязи.

3. Устанавливается новый сальник.

Резино-металлическое изделие, которое обеспечивает герметичность работы помпы, называется сальником

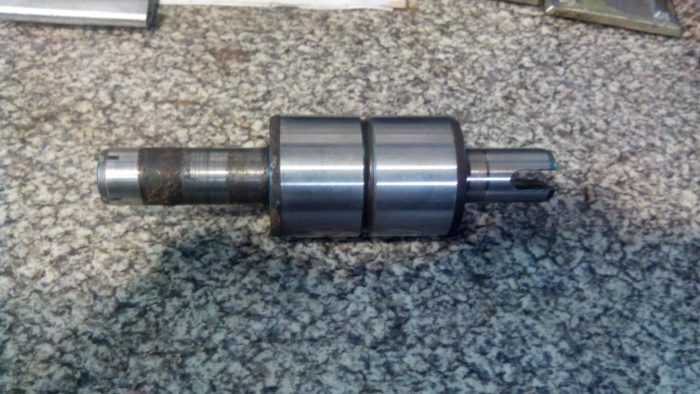

Смена вала с подшипниками

Чаще всего нужно заменить именно подшипники, которые «разболтались». Но выбивать их с вала — это дело очень утомительное. К тому же требуются гидравлические тиски, которые есть не у каждого водителя. Поэтому проще заменить подшипники вместе с валом.

Опять-таки процедура замены вала не связана с трудностями: на место старого вала вбивается новый.

Выбить старые подшипники с помпы не представляется возможным, поэтому проще заменить вал вместе с ними

Как заменить патрубок на помпе

Иногда из-за нестабильного давления в системе охлаждения могут деформироваться шланги подачи или отвода тосола. Новые патрубки стоят копейки, да и новые металлические хомуты крепления не составит труда купить.

Чтобы произвести замену, необходимо:

1. Ослабит отвёрткой фиксацию хомута.

2. Снять хомут.

3. Отсоединить патрубок от помпы.

4. Ослабить хомут с обратной стороны патрубка и снять крепление.

5. Демонтировать патрубок из-под капота.

Хомут при сжатии патрубка может сильно повредить резину, из-за чего могут возникнуть подтекания тосола

Почему многие при замене масляного насоса на LADA (ВАЗ) 2112 обращаются в «Автосервис близко»?

Услуги по замене масляного насоса в Москве наши автосервисы предоставляют много лет и уже давно успели доказать стабильно высокое качество обслуживания. Замену масляного насоса многие автомобилисты доверяют именно нашим специалиста вследствие следующих особенностей наших станций технического обслуживания: Поделиться: Нет комментариев

Масляный насос двигателя, устройство необходимое для впрыска масла работающего двигателя, который находится под давлением к движущимся поверхностям механизмов двигателя. Он рассчитан для повышения давления во внутренней системе двигателя, и таким образом используется для обеспечения смазки всех работающих деталей двигателя внутреннего сгорания.

ОглавлениеЦенаНеисправностиЗамена

Цена

Около 1800 рублей.
