Снятие рулевой колонки с электроусилителем

Устанавливаем колеса в положение прямолинейного движения автомо­биля.
Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.
Снимаем рулевое колесо (см. «Сня­тие рулевого колеса»).
Снимаем подрулевые переключате­ли (см. «Снятие подрулевых пере­ключателей»).
Отсоединяем колодки проводов вы­ключателя зажигания от колодок жгу­тов проводов панели приборов.
В случае необходимости снимаем с рулевой колонки выключатель за­жигания (см. «Снятие и разборка вы­ключателя зажигания»)

Крестообразной отверткой отво­рачиваем три самореза.

. и снимаем нижнюю поперечи­ну панели приборов.

Нажав на фиксаторы, отсоединя­ем две колодки жгутов проводов от блока управления усилителя рулевого управления.
Отсоединяем колодку жгута прово­дов от соединителя подрулевых пе­реключателей (см. «Снятие подрулевых пере­ключателей»).

Высокой головкой «на 13» отво­рачиваем четыре гайки крепле­ния кронштейна (четвертая гайка на фото не видна).

. и опускаем колонку на пол.
При необходимости снимаем соеди­нитель подрулевых переключателей (см. «Снятие подрулевых пере­ключателей»).

Головкой «на 13» отворачиваем гайку болта крепления нижнего карданного шарнира к валу-шестерне рулевого механизма. Если болт поворачивается, удер­живаем его ключом «на 13».

Мощной шлицевой отверткой разжимаем клеммное соедине­ние шарнира.

. и снимаем промежуточный карданный вал с вала-шестерни рулевого механизма.
Перед тем как отсоединить проме­жуточный карданный вал от вала ру­левого управления, маркером поме­чаем взаимное положение верхнего шарнира карданного вала относи­тельно вала рулевого управления.

Ключом «на 13» отворачиваем гайку стяжного болта шарнира. Если болт проворачивается, удер­живаем его ключом «на 13».
Вынимаем болт

Отверткой разжимаем клеммное соединение шарнира.

. и снимаем промежуточный карданный вал с вала рулевого управления.

Промежуточный карданный вал
Устанавливаем промежуточный кар­данный вал в обратной последова­тельности. При соединении верхнего шарнира промежуточного кардан­ного вала с валом рулевого управле­ния необходимо совместить ранее сделанные метки.
Устанавливаем рулевую колонку в об­ратной последовательности. Установ­ку таким способом лучше проводить с помощником.
Однако удобнее производить монтаж колонки, когда нижний шарнир про­межуточного карданного вала будет установлен на вал-шестерню рулево­го механизма заранее.
Для этого после соединения проме­жуточного карданного вала с валом рулевого управления..

. ключом «на 13» отворачиваем гайку стяжного болта промежу­точного вала.
. вынимаем болт.

. и отсоединяем нижний кардан­ный шарнир от верхнего.
Устанавливаем нижний шарнир на вал-шестерню рулевого механизма (болт крепления шарнира к валу-ше­стерне должен располагаться верти­кально с правой стороны). Поворачи­ваем вал рулевого управления, так чтобы отверстие в верхнем шарнире под стяжной болт промежуточного вала располагалось горизонтально снизу вала. Соединяем верхний и нижний шарниры промежуточного вала, вставляем стяжной болт и за­ворачиваем гайку.
Дальнейшую уста­новку производим в обратной после­довательности.

Рулевая крестовина — ключевой в управлении автомобиля, он отвечает за передачу вращения колеса на реечный узел через карданчик рулевого вала (к нему закрепляется сама крестовина). От правильного его функционирования зависит не просто удобство управления автомобилем, но безопасность и здоровье всех пассажиров. Если автомобиль эксплуатируется уже более 100 тысяч километров, ему, скорее всего, необходима починка, стоит заранее изучить вопрос, когда и как поменять крестовину на рулевом карданчике.

Самовывоз

Магазины “Навигатор” располагаются в городах Тольятти (10 магазинов), Самара (1 магазин), Сызрань (2 магазина) и Димитровград (1 магазин).

Адреса магазинов

Zalg › Blog › Ремонт рулевой рейки калина

Zalg last online a week ago

Sergei Gobozov, 30 years old I drive Lada Kalina wagon Kaluga, Russia

Стук в рулевой рейке. Расследование. Разборка и сборка бу рейки. Купив новую машину Ваз Калина, в 2013 году за 309 900 руб. комлект. НОРМА, был просто рад без памяти. Новая машина — ни чего не ломается, заводится в любое время в любой момент, от ТО до ТО. Спустя примерно 20 000 км. пробега, начал раздаваться неприятный стук спереди автомобиля. С каждой последующей 1000 км. стук начал прогрессировать и ездить по гравийной дороге стало просто невыносимо (да и по хорошей дороге попадая в незначительные ямки, трещины в асфальте), да к тому же, при торможении, стучит ещё сильнее и появляется вибрация на рулевой колонке (сейчас 79 000 км. с 65 000 появился стук при торможении). Если тормозить со 100 км/ч, то стук такой, как-будто под капотом пулемет стреляет. Если взяться двумя руками за рулевые тяги и покачать вверх-вниз, то видно как болтается рейка и слышны стуки о металл. Снимал рулевые карданы, проводил дефектовку (карданы в хорошем состоянии не болтаются), заменил тарельчатую пружину на SS-20 ( на старой было заметное выпрямление ), но роли в устранении стука не сыграла. Так же подтянул рейку снизу (ну почти не заметно разницы, стук не ушёл, а вот руль начал закусывать и при шатании руля вправо-влево слышен стук в рейке, как-будто зажатый метал страгивается с места и происходит щелчок. Эти щелчки с рейки слышны как в салоне, так и снаружи). Надо ослабить чуть- чуть. Прошерстив просторы интернета, нарвался на видео, где у одного умельца после замены рейки на новую и проехав на ней не более 10 000 км. опять появился стук. Он её доработал САМ, поняв, что ни замена рейки, ни замена рем. комплекта, не дает желаемый результат. Он произвёл доработку из подручных средств, а так можно поразмыслить и заменить его материал на полипропиленовую трубу например или ещё что-то. Видео называется Ремонт рулевой рейки Ваз. Сделай Сам. Я думаю это видео будет очень полезно владельцам Калин, десяток. Ну а мне предстоит ремонт рейки. Не буду менять на новую рейку (смысла нет), попробую заменить только пластиковую втулку и подложить пластиковую трубу в несколько слоёв, в правую часть корпуса рейки, под вал рейки. Попробую сделать сам, посмотрим что из этого выйдет. Как буду делать выложу фото отчёт. Мне кажется рейку такой сконструировали специально, для продажи запчастей и самих реек. В принципе не только рейку, но и всю машину ))). ИМХО

P.S. Кстати, на диагностике подвески, монтировкой двигали все возможные части ( опоры, рычаги, амортизаторы), диагноз подтвердился, — это рейка. ( самая дешевая стОит 4900 руб. сс20 стОит 10000 руб. замена(снять-поставить) в автосервисе 1500 руб. + переборка 2500 руб. +ремкомплект 1600руб. — это для справки.)

Купил на днях б/у рейку от калины с номером 111810. Разобрал всё, заменил рем. комплект, кстати ни на одной детале не было ржавчины, но и смазки почти не было. Труба куда входит рулевой вал отличается от девяточной и 2114,2115. На калине она имеет несколько ступеней (разные диаметры внутри), поэтому не получается вставить пластик на всю длину, как на девяточной рейке.

Трубу лучше откручивать спец ключом.

Доработка АВТОВАЗА: На калиновской рейке, пластиковая втулка установлена намного дальше в трубе (ближе к выходному краю трубы, где ставится пыльник), тем самым консоль вала ( вылет ) от втулки меньше, но перед втулкой в трубе имеется ступень меньшего диаметра (возможно об эту ступень и стучит вал — точно не знаю), и зазор вала и этой ступени не очень большой- порядка 2 мм. Поэтому положить пластик можно только после втулки, ближе к краю трубы. Ну или между валом и этой ступенью — в один слой. У меня не получилось вставить туда полипропиленовую трубу, диаметром 40 мм, при вставке вал закусывал на полипропилене и не проходил до пластиковой втулки.

Проблему стука при торможении я устранил заменой тормозных дисков (а точнее после замены левого диска стука уже не было) на новые. Так как диски у меня были проточены один раз, сняв их и измерив высоту, получилось 16 мм (при допускаемых 17,5 мм вроде), соответственно колодки имели зазор между диском и цилиндром и стучали.

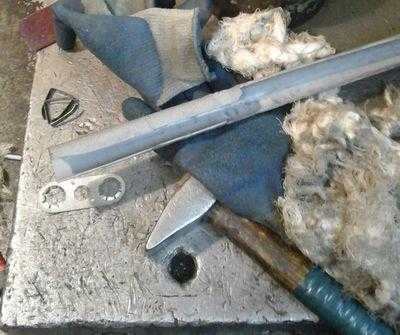

Рейку всё-таки доработал, подложил вырезанную часть пластиковой трубки между валом и корпусом (трубой). Смазал литолом внутри. Не знаю, насколько эта доработка поможет. Пока не ставил перебранную. Как поставлю отпишу результат.

Как понять, что пора менять карданчик?

Признаки его неисправности заметны, но мало сказываются на качестве движения, потому многие автовладельцы игнорируют проблему до последнего, вплоть почти до потери управляемости автомобиля. Не следует игнорировать признаки неисправности, если проявилось хотя бы два сразу — нужно тотчас провести диагностику. Каковы признаки износа или поломки?

• При движении на скорости больше 80км/час рулевое колесо сопротивляется при вращении, крутить его труднее.
• Руль крутится неравномерно, дергается при вращении, что дает дополнительную нагрузку на руки.
• Руль стал менее чувствительным, а поворот колес запоздало реагирует на управление.
• Появление заметного люфта (свободный ход колес при стабильной фиксации руля).
• Вибрация карданного вала. Убедитесь, замеряя по тахометру, на одной частоте оборотов появляется эта вибрация, или на разных. О проблемах с карданом говорит только вибрация на разной частоте оборотов, если она возникает на разных скоростях, но при одной частоте, то нужно думать, не как поменять карданчик рулевой на гранте, потому что скорость оборотов кардана была в это время разной.
• Стуки и скрежеты в руле, особенно при движении по неровной дороге.

Последний признак — финальный, говорящий уже о серьезной поломке, если довести до этой стадии, придется полностью менять механизм, что обойдется порядка 7 тысяч рублей. Если поломка все же произошла, можно провести ремонт самостоятельно. Процедура довольно сложная, а учитывая важность механизма, проводить ее следует, только имея опыт в починке автомобиля.

Поменять своими руками или отдать машину в СТО?

Этот вопрос волнует большое число автолюбителей и точного ответа на него нет. В российских автомобилях несложное и понятное рулевое управление, но в иномарках сложнее, хотя процесс один и тот же. Замена крестовины рулевого вала не самая простая процедура, если нет уверенности в своих силах, лучше доверить ремонт профессионалам.
