41) Как своими руками провести ремонт генератора ваз 2106


Как сделать ремонт генератора своими руками?

Генератор автомобиля – механизм важный. От него зависит многое и без нормальной его работы, далеко не уедешь. Неисправности генератора на машине связаны, как правило, сбоями в работе аккумулятора.
Ремонт генератора ваз 2106 неизбежен в этих случаях. Он может быть полным или частичным и все зависит от причины сбоев.
Чаще всего они бывают связаны с ремнем натяжения или подшипниками.

Ремень привода и проверка его натяжения

Начинают проверку генератора с ремней привода, вернее его достаточного натяжения.Натяжение ремня — важная составляющая правильной работы генератора.
Можно уверенно сказать, что от правильно натянутого ремня зависит работа водяного насоса и даже подшипника самого коленвала. Ослабление ремня не дает вырабатывать достаточного количества электричества для нормальной работы аккумулятора.
При слишком сильном его натяжении нередко ломается и сам генератор. На каждые 15 т. километров ремень рекомендуется сменять. Ну, а когда на нем замечаются трещины, разрывы или расслоения, то тем более.

Итак, начинаем проверку.
Для этого:

  • заглушаем автомобиль (желательно, чтобы он стоял на яме, так как работать с ремнем удобнее под машиной);
  • поднимаем автомобиль на домкрат, если он не поставлен на яму;
  • снимаемзащитныйкартер;
  • поджимаем ремень рукой вверх по центру между шкивами генератора и коленвалом (нажимаем не сильно);
  • измеряем величину прогиба с помощью линейки (она должна быть не более 10-15 мм).
проверка натяжения

проверка натяжения

Регулировка

Несоответствие величины прогиба с необходимыми цифрами вынуждает провести регулировку ремня натяжения.
Регулировка ремня ваз 2106, ремонт генератора которого непосредственно от этого зависит, подразумевает следующее:

  • ослабление нижних и верхних гаек крепления генератора;
ослабление нижних и верхних гаек крепления генератора

ослабление нижних и верхних гаек крепления генератора

  • отведение генератора от блока цилиндров;
  • поворачивание болта по часовой стрелке (хватит двух полных оборотов);
болт регулировки ремня привода

болт регулировки ремня привода

  • проверка натяжение ремня (если ремень натянулся слишком, значит нужно повернуть болт против часовой стрелки);
  • закрепление генератора на место.

Генератор ваз 2106, ремонт которого связан с ремнем натяжения подразумевает грамотный подход к делу. Ведь при большом натяжении возможны повышенные нагрузки на подшипники самого генератора и натяжного ролика, вследствие чего они быстро выйдут из строя.
При слабом натяжении ремня, он будет постоянно проскальзывать на шкивах, что непосредственно повлияет на работу аккумуляторной батареи.

Замена ремня натяжения

В случаях, когда ремень невозможно отрегулировать, его заменяют.
И для этого проводятся действия следующего толка:

  • ослабляются болты на верхнем и нижнем креплении генератора (регулировочный болт также откручивается наполовину);
  • генератор передвигается как можно ближе к цилиндрам;
  • ремень снимается со шкива генератора и коленвала;
  • новый ремень надевается вначале на шкив коленчатого вала и затем уже на шкив генератора (при затруднении рекомендуется поворачивать коленвал медленно до тех пор, пока ремень не оденется);
  • проверить натяжение ремня.

Замена и ремонт генератора

Часто причина сбоя генератора заключена внутри него. Для этого необходимо генератора снять и разобрать.
Итак, проводим следующие действия:

  • снимаем генератор;
  • намечаем на нем фломастером продольную метку (она пригодится при сборке);
намечение продольной линии на генераторе маркером

намечение продольной линии на генераторе маркером

  • отжимаем вручную защелки на верхней крышке (их бывает три);
  • снимаемкрышку;
  • откручиваем два винта, крепящие регулятор напряжения;
  • отосединям провод от регуляторной клеммы;
  • откручиваемвинт, фиксирующийконденсатор;
  • откручиваем винты, фиксирующие сам блок (их должно быть четыре);
  • отводим три провода с клеммами, дабы снять выпрямительный блок;
снятие выпрямительного блока

снятие выпрямительного блока

  • откручиваем гайку контактного болта с выпрямительного блока;
  • снимаем шайбу с распорной вилкой;
  • меняемконденсатор;
  • наконечник провода конденсатора снимаем с контактного болта;
  • откручиваем четыре винта, зажимающие плоские и пружинные шайбы (зажаты они очень крепко, поэтому рекомендуется использовать удлинитель на ключ);
  • поддеваем отверткой крышку генератора со стороны контактных колец;
  • ротор генератора зажимаем в тисках и откручиваем гайку, фиксирующую шкив;
  • снимаем сам шкив и пружинную шайбу;
  • снимаемупорнуюшайбу;
снятие гайки, фиксирующей шкив

снятие гайки, фиксирующей шкив

  • Данное видео поможет разобраться в деталях
  • со стороны привода находится ротор, который следует снять;
  • достаем дистанционное кольцо из вала ротора;
  • проверяем контактные кольца и если они имеют задиры, трещины и тому подобные дефекты, требуется прошлифовать их мелкой наждачной бумагой (нередко это делается и на токарном станке, с последующей обработкой наждачной бумагой);
  • при помощи омметра проверяем сопротивление обмотки ротора, путем подсоединения проводов к контактным кольцам (если тестер показывает бесконечное значение, значит наличествует обрыв и ротор следует заменить);
  • проверяем контрольной лампой наличие замыкания в обмотке корпуса ротора (на фото внизу видно, как это сделать);
проверка обмотки ротора

проверка обмотки ротора

  • переходим к осмотру статора;
  • осматриваем его внимательно, пытаясь найти следы задевания якоря (если наблюдаются подобные симптомы, проводится замена подшипников или же общей крышки генератора вместе с подшипниками);
  • проверяем омметром на обрыв обмотку статора (для этого подключаем тестовую лампу к выводу обмотки статора, а провод от источника тока к корпусу – если лампочка загорается, значит обмотку или весь статор требуется заменить);
  • ремонт генератора своими руками подразумевает и осмотр крышки генератора со стороны привода (если чувствуется люфт при вращении подшипника или заклинивание, или есть следы подтекания смазки, или обнаружены трещины в местах крепления, значит необходимо заменить крышку вместе с подшипниками);
  • необходимо, также проверить свободность вращения подшипника (если чувствуется люфт между кольцами или заклинивание, подшипник заменяется);
  • проверяем крышку генератора со стороны контактных колец (при обнаружении серьезных дефектов, она заменяется на новую);
  • собираем все в обратном порядке, как указывает инструкция (правильно следует закрыть крышку, на которой намечена маркером линия, а пружинную шайбу шкива ставим выпуклой стороной к гайке).

На этом ремонт генератора автомобиля Ваз 2106 заканчивается. Только необходимо выделить несколько моментов. При затягивании последней пружинной шайбы, можно использовать момент 39-62 H.м.
Чтобы было удобнее работать с гайками крепления генератора, аккумуляторную батарею нужно снять. Для удобства откручивания гаек желательно использовать головку с карданным шарниром и удлинителем.
В работе с генератором рекомендуется использовать ключи на 10, 17 и 19. Снятие генератора желательно проводить на смотровой яме или после поднятия автомобиля на домкрат. Вот и все дела!
Данная выше пошаговая инструкция поможет многим автолюбителям неплохо сэкономить, ведь цена на новый генератор сегодня довольно велика.

Генератор ВАЗ 2106: назначение и функции

Автомобильный генератор — это небольшое электрическое устройство, главной задачей которого является преобразование механической энергии в электрический ток. В конструкции любого автомобиля генератор нужен для зарядки аккумулятора и подпитки всех электронных приборов в момент работы мотора.

Таким образом, АКБ получает необходимую энергию для работы мотора именно от генератора, поэтому можно сказать, что генератор является незаменимым атрибутом в конструкции любого автомобиля.

ВАЗ 2106 в движении

Задача генератора — обеспечивать бесперебойную работу всех электрических систем машины и АКБ

Как именно работает генератор на автомобиле ВАЗ 2106? Все процессы преобразования энергии из механической в электрическую осуществляются по строгой схеме:

  1. Водитель поворачивает ключ в замке зажигания.
  2. Сразу же ток от аккумулятора через щётки и иные контакты поступает на обмотку возбуждения.
  3. Именно в обмотке появляется магнитное поле.
  4. Начинает вращаться коленвал, от которого приводится в движение и ротор генератора (генератор связан с коленвалом ременной передачей).
  5. Как только ротор генератора достигает определённой скорости вращения, генератор переходит в стадию самовозбуждения, то есть в дальнейшем все электронные системы запитываются только от него.
  6. Показатель работоспособности генератора на ВАЗ 2106 выводится в виде контрольной лампы на приборную панель, поэтому водитель всегда может видеть, достаточно ли заряда устройства для полноценной работы авто.

Читайте об устройстве панели приборов ВАЗ 2106: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/panel-priborov/panel-priborov-vaz-2106.html

Генератор ВАЗ

Штатное устройство для «шестёрки»

Устройство генератора Г-221

Прежде чем говорить об особенностях конструкции генератора ВАЗ 2106, следует уточнить, что он имеет уникальные фиксаторы для крепления на моторе. На корпусе устройства расположены специальные «ушки», в которые вставляются шпильки, закручиваемые гайками. А чтобы «ушки» не изнашивались в процессе работы, их внутренние части снабжены высокопрочной резиновой прокладкой.

Сам генератор состоит из нескольких элементов, каждый из которых мы сейчас рассмотрим в отдельности. Все эти устройства встроены в легкосплавный литой корпус. Чтобы прибор в процессе длительной работы не перегревался, в корпусе есть множество мелких отверстий для вентиляции.

Генератор ВАЗ 2106 в работе

Устройство надёжно фиксируется в мотору и подключается к различным системам авто

Обмотка

В силу того, что генератор имеет три фазы, в нём устанавливаются сразу обмотки. Задача обмоток — генерировать магнитное поле. Разумеется, для их изготовления используется только специальная медная проволока. Однако для защиты от перегрева провода обмоток покрываются двумя слоями теплоизоляционного материала или лака.

Обмотка генератора

Медная толстая проволока редко рвётся или перегорает, поэтому эта часть генератора считается наиболее долговечной

Реле-регулятор

Так называется электронная схема, контролирующая напряжение на выходе из генератора. Реле необходимо для того, чтобы в аккумулятор и другие устройства попадало строго ограниченное количество напряжения. То есть основная функция реле-регулятора — контроль за перегрузками и поддержание оптимального напряжения в сети около 13.5 В.

Реле-регулятор

Маленькая пластина со встроенной схемой для контроля напряжения на выходе

Ротор

Ротор — это главный электрический магнит генератора. Он имеет всего одну обмотку и располагается на коленчатом валу. Именно ротор начинает вращаться после запуска коленвала и придаёт движение всем остальным частям устройства.

Ротор и два контактных кольца, снятые с него

Ротор — главный вращающийся элемент генератора

Щётки генератора

Щётки генератора находятся в щёткодержатели и нужны для выработки тока. Во всей конструкции именно щётки изнашиваются быстрее всего, так как на них ложится основная работа по генерации энергии.

Две щётки в щёткодержателе

Внешняя сторона щёток может быстро изнашиваться, из-за чего наблюдаются перебои в работе генератора ВАЗ 2106

Диодный мост

Диодный мост чаще всего называют выпрямителем. Он состоит из 6 диодов, которые размещаются на печатной плате. Главная работа выпрямителя — преобразовать переменный ток в постоянный, чтобы поддерживать стабильную работу всех электронных приборов автомобиля.

Диодный мост

Из-за специфичной формы водители часто называют диодный мост «подковой»

Шкив

Шкив — это приводной элемент генератора. Ремень натягивается одновременно на два шкива: коленвала и генератора, поэтому работа двух механизмов непрерывно связана между собой.

Шкив генератора

Один из элементов генератора

Проверка

Для выполнения работы потребуется мультиметр.

1. Снимаем генератор с автомобиля (см. «Генератор — снятие и установка»).

2. Ветошью очищаем наружную поверхность генератора от грязи.

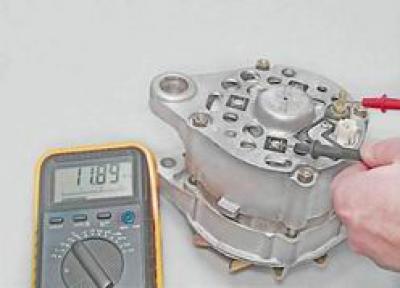

3. Подсоединив положительный щуп омметра к выводу «30», а отрицательный щуп к корпусу генератора, проверяем на «пробой» диоды генератора.

Если омметр показывает сопротивление близкое к нулю, произошел пробой одного или нескольких диодов или замыкание обмотки статора на корпус.

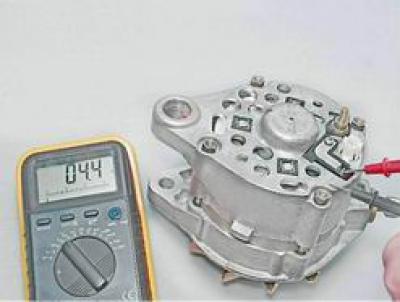

4. Подсоединив положительный щуп омметра к выводу «30», а отрицательный — к одному из болтов крепления выпрямительного блока, проверяем положительные диоды.

Если омметр показывает сопротивление, близкое к нулю, произошел пробой одного или нескольких диодов.

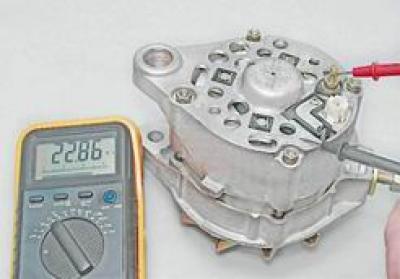

5. Подсоединив положительный щуп омметра к одному из болтов крепления выпрямительного блока, а отрицательный — к корпусу генератора, проверяем на «пробой» отрицательные диоды генератора.

Если омметр показывает сопротивление, близкое к нулю, произошел пробой одного или нескольких диодов.

6. Подсоединив один щуп омметра к выводу «67» генератора, а другой к корпусу, проверяем надежность прилегания щеток к контактным кольцам и отсутствие замыкания в обмотке возбуждения.

При отсутствии короткозамкнутых витков в обмотке и плотном прилегании щеток сопротивление должно быть в пределах 4,2-4,7 Ом при температуре 20°С.

7. Снимаем щеткодержатель (см. ниже, «Ремонт»). При нажатии на щетки, они должны свободно перемещаться в пазах, быть подпружиненными. Выступание щеток из щеткодержателя в свободном состоянии должно быть не менее 5 мм, в противном случае щеткодержатель заменяем.

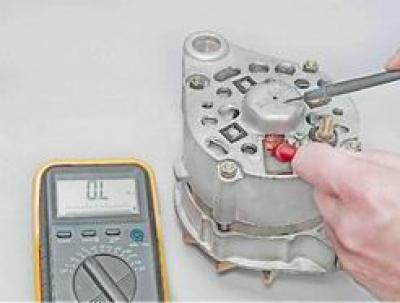

8. Подсоединив один щуп омметра к корпусу, а другой к контактному кольцу ротора, проверяем отсутствие замыкания обмотки ротора на корпус генератора.

Если омметр показывает сопротивление, близкое к нулю, произошло замыкание.

Неисправные ротор, статор, конденсатор или щеткодержатель необходимо заменить. При неисправности одного диода заменяем выпрямительный блок в сборе.

Замена регулятора

  1. Регулятор находится на левом брызговике. Откручиваем крепежные гайки и снимаем устройство.
  2. Отсоединяем проводки
  3. Устанавливаем новый регулятор, присоединяем к нему проводки так же, как они были установлены на прежнем устройстве. Закручиваем крепежные гайки.

Распространенные неисправности

Какие существуют неисправности генератора ВАЗ 2106 и как их устранить?

Первый тип поломки — лампочка на приборке горит всегда или время от времени загорается во время езды, причины следующие:

  1. Ремешок проскальзывает — его натяжение необходимо отрегулировать.
  2. Обрыв цепи между центром звезды узла и штекером под номером 85 реле контрольной лампочки.
  3. Повреждено реле контрольной лампочки заряда.
  4. Выход из строя регулятор напряжения.
  5. Обрыв в проводке обмотки возбуждения.
  6. Износились щетки генератора, окислились контактные кольца. Проблему позволит решить очистка колец, а также замена щеток генератора.
  7. Произошло замыкание или обрыв в цепи вентилей механизма.
  8. Замыкание проводки в обмотке статора или обрыв цепи.

Если контрольная лампочка не горит при включении зажигания, причины могут быть следующими:

  1. Сгорела нить накала — лампочку можно просто заменить.
  2. Выход из строя реле лампочки.
  3. Обрыв в проводке или замыкание вентилей.
  4. Обмотка статора замкнулась на массу. Проблем позволит решить замена статора.
  5. Генератор не заряжает АКБ.
Инструкция по проверке, ремонту и замене генератора на автомобиле ВАЗ 2106

Устройство и обозначение элементов узла

Если генераторный узел функционирует нормально, но АКБ при этом заряжается плохо, причиной может служить:

  1. Плохое натяжение ремешка либо его проскальзывание при езде на высоких оборотах. Избавиться от такой проблемы можно путем регулировки натяжения ремешка.
  2. На АКБ окислились выводы, произошло повреждение проводки либо ослабли фиксаторы наконечников проводки на механизме.
  3. При выходе из строя АКБ ее необходимо поменять.
  4. Проблемы в работе регулятора напряжения могут быть исправлены путем зачистки контактов, а также регулировкой или заменой элемента.

Что касается перезарядом АКБ, то обычно он обусловлен плохим контактом между корпусом регуляторного элемента, а также массой. Гораздо реже это обусловлено выходом из строя самого регулятора, а также поломкой аккумулятора.

Если же генераторный узел работает очень громко, это связано с:

  1. Ослаблением гайки шкива узла — ее необходимо просто подтянуть.
  2. Изгибом вентиляторной лопасти — ее нужно просто отстроить.
  3. Некорректной работой подшипниковых элементов.
  4. Коротким замыканием либо обрывом проводки в механизме.
  5. Появлению шума могут способствовать щетки узла — их необходимо просто вытереть (автор видео — Сергей Бакаев).

Схема подключения генератора

Являясь электронным прибором, генератор нуждается в корректном подключении. Поэтому схема подключения не должна вызывать двойного толкования.

Принципиальную схему, как именно подключается Г-221 на ВАЗ 2106, можно посмотреть тут.

Схема подключения Г-221

Все компоненты схемы макисмально понятны, поэтому отдельного разъяснения не требуется

Многие автовладельцы задаются вопросом при замене генератора, куда какой провод должен подключаться. Дело в том, что прибор имеет несколько разъёмов и проводов и при замене можно легко забыть, какой провод куда идёт:

  • оранжевый не пригодится для подключения, его можно оставить как есть, либо соединить с серым напрямую для автозапуска авто;
  • серый толстый провод идёт на щётки от реле регулятора;
  • серый тонкий провод подключается к реле;
  • жёлтый — координатор контрольной лампочки на панели управления.

Таким образом, при самостоятельной работе с Г-221 лучше подписывать значения проводов, чтобы потом не соединить их ошибочно.

Провода от генератора

Самое сложное в работе с генератором — это его правильное подключение

ДТП в России

  • Embedded thumbnail for ДТП с переворотом в центре Волгограда

    07.30.19

  • Embedded thumbnail for Упоротое быдло (c)

    07.30.19

  • Embedded thumbnail for Фургон не проскочил

    07.30.19

  • Embedded thumbnail for Жесткое ДТП под Киевом

    07.29.19

  • Embedded thumbnail for ДТП с участием скорой в Туле

    07.29.19

  • Embedded thumbnail for Неожиданный удар

    07.29.19

Замена щеток генератора на Ваз 2106

Щетки генератора нужно менять вместе со щеткодержателем, а не по отдельности. Операцию можно выполнить как на снятом устройстве, так и прямо в автомобиле.

  1. Вынимаем штекер с вывода на 67.
  2. Выкручиваем крепежный винт держателя щеток
  3. Вынимаем неисправный щеткодержатель и ставим на его место новый.
  4. Заворачиваем крепежный винт
  5. Вставляем штекер

Видео «Ремонт механизма своими руками»

Подробнее о том, как производится ремонт «шестерочного» генераторного устройства в домашних условиях, смотрите на видео ниже (автор ролика — Николай Пуртов).

Ремень генератора

Разумеется, Г-221 не будет работать без приводного ремня. Ремень для генератора ВАЗ 2106 имеет 10 мм в ширину и 940 мм в длину. По своему внешнему виду он клиновой и зубчатый, что позволяет ему легко цепляться за зубцы шкивов.

Ресурс ремня рассчитан на 80 тысяч километров пробега.

Ременная передача генератора

Ремень выполнен из высокопрочной резины и рассчитан на длительный период эксплуатации

Как натянуть ремень

Натяжка ремня генератора после его установки считается заключительным этапом работы. Для быстрой и качественной работы потребуется соблюдать заводской регламент натяжения:

  1. Ослабить самоконтрящую гайку (в верхней части генератора).
  2. Ослабить нижнюю гайку фиксации генератора.
  3. Корпус устройства должен немного двигаться.
  4. Вставить монтировку между корпусом генератора и корпусом помпы.
  5. Движением монтировки натягивать ремень.
  6. Не отпуская монтировки затянуть самоконтрящую гайку.
  7. После проверить степень натяжения ремня.
  8. Закрутить нижнюю гайку.

Видео: инструкция по натяжению

Ремень генератора не должен быть сильно затянут, однако и провисов быть не должно. Определить оптимальную степень натяжения можно рукой, надавив на середину длинной части ремня — она должна отклоняться не более, чем на 1–1.5 см.

Таким образом, диагностику, ремонт и замену генератора на ВАЗ 2106 водитель может провести своими руками. Необходимо соблюдать рекомендации производителя и основные правила безопасности, так как генератор является электрическим устройством.

Ремонт генератора Ваз 2106 Жигули

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2106 (Жигули) 1976-2005 г.в.
  3. Ремонт генератора

↓ Комментарии ↓

1. Общие сведения

1.0 Общие сведения 1.1 Техника безопасности

2. Диагностика неисправностей

2.0 Диагностика неисправностей 2.1 агностика неисправностей двигателя и его систем 2.2 Диагностика неисправностей сцепления 2.3 агностика неисправностей коробки передач 2.4 Диагностика неисправностей карданной передачи, заднего моста, ходовой части, рулевого управления и тормозной системы 2.5 Диагностика неисправностей кузова 2.6. Диагностика неисправностей электрооборудования

3. Двигатель

3.0 Двигатель 3.1 Головка цилиндров и механизм газораспределения 3.2 Система смазки 3.3 Замена масла 3.4 Замена успокоителя цепи привода распределительного вала 3.5 Замена распределительного вала и рычагов клапанов 3.6 Замена маслоотражательных колпачков механизма газораспределения 3.7 Замена прокладок впускного и выпускного коллекторов 3.8 Замена прокладки головки блока цилиндров 3.9 Разборка головки блока цилиндров, притирка клапанов

4. Система питания двигателя

4.0 Система питания двигателя 4.1 Замена фильтрующего элемента воздушного фильтра 4.2 Замена топливного насоса 4.3 Ремонт топливного насоса 4.4 Замена топливного бака и крышки его лючка

5. Карбюратор

5.0 Общие сведения про карбюратор 5.1 Очистка топливного фильтра 5.2 Замена электромагнитного клапана системы холостого хода 5.3. Регулировка карбюратора 5.4 Замена карбюратора 5.5. Ремонт карбюратора

6. Система охлаждения двигателя

6.0 Система охлаждения двигателя 6.1 Замена охлаждающей жидкости 6.2 Замена насоса охлаждающей жидкости 6.3. Замена термостата 6.4 Замена радиатора двигателя

7. Система выпуска отработавших газов

7.0 Система выпуска отработавших газов 7.1 Замена деталей системы выпуска

8. Сцепление

8.0 Сцепление 8.1 Замена жидкости и прокачка гидропривода сцепления 8.2 Регулировка привода 8.3 Замена главного цилиндра сцепления 8.4 Ремонт главного цилиндра сцепления 8.5 Замена рабочего цилиндра сцепления 8.6 Замена нажимного диска в сборе и подшипника выключения сцепления

9. Коробка передач

9.0 Коробка передач 9.1 Проверка уровня и замена масла в коробке передач 9.2 Замена выключателя света заднего хода 9.3 Замена манжеты вторичного вала 9.4 Замена коробки передач 9.5 Ремонт коробки передач 9.6 Замена привода спидометра 9.7 Особенности ремонта пятиступенчатой коробки передач

10. Карданная передача

10.0 Карданная передача 10.1. Техническое обслуживание 10.2. Замена карданной передачи

11. Задний мост

11.0 Задний мост 11.1 Проверка исправности заднего моста 11.2 Замена масла 11.3 Замена полуоси и ее манжеты 11.4 Снятие и установка заднего моста 11.5 Замена манжеты ведущей шестерни 11.6 Замена редуктора 11.7 Ремонт редуктора

12. Передняя подвеска

12.0 Передняя подвеска 12.1. Техническое обслуживание 12.2 Замена подшипников и манжеты ступицы 12.3 Замена подушек и штанги стабилизатора 12.4 Замена шаровых опор 12.5 Замена амортизаторов 12.6 Замена пружин 12.7 Замена верхних рычагов и их резинометаллических шарниров 12.8 Замена резинометаллических шарниров нижних рычагов на автомобиле 12.9 Замена нижних рычагов 12.12. Регулировка углов установки колес

13. Задняя подвеска

13.0 Задняя подвеска 13.1 Проверка технического состояния 13.2. Замена деталей задней подвески

14. Рулевое управление

14.0 Рулевое управление 14.1 Доливка масла 14.2 Проверка состояния рулевого управления 14.3 Регулировка зацепления редуктора 14.4 Замена рулевых тяг 14.5 Замена и ремонт маятникового рычага 14.6 Снятие и установка рулевого колеса 14.7 Снятие и установка рулевого вала 14.8 Снятие и установка рулевого механизма 14.9 Снятие сошки

15. Тормозная система

15.0 Тормозная система 15.1 Проверка состояния гидропривода 15.2 Проверка вакуумного усилителя тормозов 15.3 Проверка работоспособности регулятора давления 15.4 Замена тормозной жидкости и прокачка тормозной системы 15.5 Замена тормозных колодок передних колес 15.6 Замена тормозных колодок задних колес 15.7 Замена суппорта тормоза переднего колеса 15.8 Замена тормозных цилиндров передних колес 15.9 Ремонт тормозных цилиндров передних колес

16. Общие сведения

16.0 Общие сведения 16.1. Проверка электрических цепей 16.2 Блоки предохранителей 16.3 Замена предохранителей 16.4 Замена основного и дополнительного блоков предохранителей 16.5. Замена реле 16.6 Замена выключателя зажигания 16.7 Замена контактной части выключателя зажигания 16.8 Аккумуляторная батарея 16.9. Генератор 16.10. Стартер 16.11. Система зажигания 16.12. Освещение, световая и звуковая сигнализации 16.13. Очиститель и омыватель ветрового стекла 16.14. Ремонт электродвигателя отопителя 16.15. Контрольные приборы

17. Кузов

17.0 Кузов 17.1 Замена переднего бампера 17.2 Замена решетки радиатора 17.3 Замена замка капота 17.4 Замена капота 17.5 Замена ветрового стекла 17.6 Замена внутреннего зеркала заднего вида 17.7 Замена солнцезащитного козырька 17.8 Замена накладки потолка 17.9 Замена потолочного поручня

18. Система отопления и вентиляции

18.0 Система отопления и вентиляции 18.1 Замена электровентилятора отопителя 18.2 Замена радиатора отопителя 18.3 Замена кожуха радиатора 18.4 Замена крана отопителя

19. Уход за кузовом автомобиля

19.0 Уход за кузовом автомобиля 19.1 Мойка автомобиля 19.2 Сохранение и защита лакокрасочного покрытия

20. Приложения

20.0 Приложения 20.1 Инструмент, применяемый помимо штатного набора 20.2 Схема электрооборудования автомобилей ВАЗ–2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976–1987 гг. 20.4 Моменты затяжки резьбовых соединений 20.5 Основные данные для регулировок и контроля 20.6 Характеристики свечей зажигания 20.7 Применяемые топливо, смазочные материалы и эксплуатационные жидкости 20.8 Лампы, применяемые на автомобиле 20.9 Манжетные уплотнения (сальники)

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
