Как установить задние дисковые тормоза на ваз 2108, 2109, 2110, 2112, 2113, 2114, 2115.

Вы этой статье мы расскажем о Задние дисковые тормоза на Ваз 2107. Лада мастер

Преимущества и недостатки

Если вы решили поменять обычные барабанные механизмы на дисковые тормоза, обязательно примите во внимание положительные и отрицательные стороны такого решения.

Преимущества

Недостатки

Уменьшается тормозной путь

Высокая стоимость новых дисковых тормозов, по сравнению с традиционными барабанами

Тормозное усилие распределяется равномерно по всем колесам

Требования к точной регулировке, настройке, что своими руками способны сделать не все

Снижается неподрессоренная масса

При нарушении требований по установке машину заносит, она тормозит неравномерно, возникают скрипы

Обеспечивается более эффективное рассеивание тепла, тормоза не перегреваются

Замена барабанов на ДТ является незаконным, не сертифицированным действием для ВАЗ

Повышается надежность работы тормозной системы

Возможны проблемы с ГИБДД. К дисковым задним тормозам придираются не часто, но если поймают, придется грамотно «отмазываться»

Замена и обслуживание колодок вызывают меньше проблем, сложностей

Возникают проблемы с ручником, который нужно менять или усовершенствовать

Не приходится регулярно подтягивать ручной тормоз

При авариях виновником скорее всего будете вы, поскольку подобные конструктивные изменения недопустимы законом

Заметно меняется внешний вид в лучшую сторону

Требуется тщательная настройка после замены, которую лучше делать на СТО

Дисковые тормоза не замерзают при зимней мойке, чего не скажешь о барабанах

Допустив ошибку при сборке, задние колеса могут начать тормозить эффективнее передних, что станет причиной серьезных последствий и неприятностей

Внимательно подумайте над целесообразностью проведения подобных работ. Учтите, вся ответственность ложится на вас.

Что нужно учесть, устанавливая задние дисковые тормоза на ВАЗ 2107

  • Дисковые тормоза более эффективны, чем барабанные. Поэтому после установки дисковых тормозов на задние колеса необходимо произвести настройку регулятора давления заднего тормозного контура, иначе задние тормоза могут срабатывать раньше передних, что может стать причиной заноса задней оси.
  • Для установки дисковых тормозов придется провести сварочные, фрезеровочные и токарные работы, для которых потребуется специальное оборудование. Если его нет, часть работ придется заказать на стороне.
  • Автомобиль с измененной тормозной системой (с дисковыми тормозами вместо барабанных, предусмотренных производителем) не пройдет техосмотр.
  • Требования к состоянию подшипников ступицы задних колес при установке дисковых тормозов возрастают. Небольшой люфт, допустимый на барабанных тормозах, может стать причиной повреждения
  • Вмешательство в тормозную систему – опасный шаг. Если вы не уверены в своих возможностях, лучше отказаться от самостоятельной установки дисковых тормозов или поручить дело профессионалам.

Самостоятельная установка на ВАЗ 2114 задних дисковых тормозов

Обычно «десятки» имеют задние барабанные тормоза, но сегодня можно купить и даже самостоятельно установить на ВАЗ 2114 задние дисковые тормоза, которые идеально подходят, без особых усилий и сложностей монтируются. Все, кто их установил, утверждают, что у них масса преимуществ.

Задние дисковые тормоза

Хотите поменять старые барабанные тормоза на дисковые? К этому вопросу нужно подойти очень ответственно и устанавливать только проверенные системы! Для решения этой задачи магазин Timeturbo предлагает широкий ассортимент дисковых тормозов. Мы реализуем высококачественные и надежные системы от известных российских и зарубежных брендов, изделия которых завоевали огромную популярность у автолюбителей в России и СНГ. Это обусловлено исключительными техническими и эксплуатационными характеристиками, сочетающимися с доступной стоимостью.

Дисковые тормоза – это наиболее оптимальный вариант для автомобиля, который соответствует современным требованиям. В отличие от традиционной барабанной системы, которая раньше устанавливалась на машины, дисковые тормоза обладают рядом преимуществ:

• стабильными характеристиками при нагревании;
• лучшим охлаждением;
• высокой эффективностью торможения и уменьшением тормозного пути;
• меньшим весом и размерами;
• уменьшенным временем отклика.

Кроме того, учитывая, что более 70% кинетической энергии гасят передние тормоза, задние диски позволят существенно снизить нагрузку на них. Однако при установке такой системы потребуется обязательная установка гидравлического ручного тормоза.

Мы предлагаем тормозные диски ВАЗ и Лада на выгодных условиях, так как сотрудничаем непосредственно с производителем. Формируем лояльные цены и обеспечиваем оперативность поставок. Для заказа тормозных дисков позвоните или оформите покупку на сайте компании.

Как установить на ВАЗ 2108 — 21099 задние дисковые тормоза своими руками

Дорогие иномарки комплектуются задними дисковыми тормозами благодаря которым машина уверенно тормозить. Очевидным минусом российских авто является не очень действенная тормозная система. В этой статье вы узнаете как поставить на ВАЗ 2108, 2109 задние дисковые тормоза.

Задние дисковые тормоза ваз 2109

Но перед тем как приступать к чтению статьи :

ВНИМАНИЕ. ИЗМЕНЕНИЕ КОНСТРУКЦИИ ТОРМОЗНОЙ СИСТЕМЫ Авто ЗАПРЕЩЕНО. ТАКОЙ МЕХАНИЗМ НЕ СЕРТИФИЦИРОВАН. МЫ НЕ НЕСЕМ ОТВЕТСТВЕННОСТЬ ЕСЛИ ВЫ РЕШИТЕ ПОВТОРИТЬ.

Проекты тюнинга машин, обычно делятся на несколько этапов, а именно: доводку мотора, КПП, подвески, кузова и что самое основное доводка тормозной системы.

По мнению профессионалов тюнинг должен начинаться с модификации тормозов — авто необходимо научить останавливаться! Более детально про установку ЗДТ (задних дисковых тормозов), я напишу в данной статье. Понятное дело, что многие иномарки комплектуются дисковыми тормозами на все колеса, и благодаря чему они уверено тормозят с большой скорости. Тормозная система наших машин оборудована задними барабанными тормозными и являются не очень действенный, в особенности при быстрой езде.

Почти всем водителям знакома потерявшая свою информативность педаль тормоза, вследствие перегрева всей тормозной системы. Согласитесь, плохая ситуация, я решил исправить этот недостаток на своем ВАЗ 2109 и обучить останавливаться ее не хуже иномарок.

На своей машине недавно заменил передние диски тормозов с диаметра 240 миллиметров на вентилируемые ВАЗ 2110 диаметром 264 миллиметра, что само по себе дало существенную добавку к эффективности торможения. Родные же диски остались не у дел и были свалены в угол гаража.

И вот решил воплотить в жизнь старую идею, начал установку задних дисковых тормозов. В «кузов» девятки были загружены старые диски с передних тормозов поехал в гараж, установив восьмерку на домкраты, и начал разборку, при наличии нужного инструмента и сноровки вся работа занимает менее 4 часов. Процедуры установки задних тормозов довольно просты .

Задние дисковые тормоза ваз 2109

Необходимые детали для переделки тормозов:

  1. тормозные суппорта – используют обычные передние супорта от ВАЗ 2109;
  2. тормозные шланги – передние тормозные шланги, т. к. обычные железные трубки не дотягиваются;
  3. тормозные колодки – я колодки колодки Lucas, 1 набор;
  4. болты и шайбы гровера – советую применять болты M10х1,25 с длиной 30 миллиметров – 12шт. с гроверами;
  5. дистанционные шайбы – шайбы ролика натяжителя ГРМ с ВАЗ 2108, 8шт.;
  6. пластины крепления суппорта (планшайбы) – 2шт. необычная деталь, требующая точнейшего производства с применением координатного станка;
  7. диски тормозов – я взял передние диски диаметром 240 миллиметров. За ранее их нужно проточить под посадочный место ступицы 60 миллиметров. Вы также можете проточить ступицу, а не диск тормоза.

Задние дисковые тормоза ваз 2109

(снимок со сбитым тормозным барабаном)

Разновидности тормозных дисков

Как и любая другая автомобильная деталь, тормозные диски с течением времени претерпели значительные изменения. Сегодня на рынке автозапчастей представлен огромный ассортимент дисков, различающихся как по конструкции, так и по материалу изготовления. Неудивительно, что современный автовладелец теряется среди этого разнообразия. Поэтому расскажем о дисках подробнее.

Подробнее о тормозной системе ВАЗ-2107: https://bumper.guru/klassicheskie-modeli-vaz/tormoza/tormoznaya-sistema-vaz-2107.html

О материалах для дисков

Лучшим материалом для тормозных дисков сегодня считается карбон и керамика. Диск, изготовленный из этих материалов, отличается высоким запасом прочности, а главное, он чрезвычайно устойчив к воздействию высоких температур.

Карбоновый тормозной диск

Карбоново-керамические тормозные диски отличаются высокой надёжностью и высокой ценой

Кроме того, карбоновые диски мало весят (это обстоятельство особенно актуально для владельцев гоночных автомобилей, где каждый килограмм на счету). Разумеется, у таких дисков есть и недостатки, главным из которых является цена, она по карману далеко не каждому. Кроме того, эти карбоновые диски лучше всего работают при экстремальных нагрузках и температурах. А если стиль вождения автовладельца далёк от агрессивного, диски не продемонстрируют все свои достоинства без предварительного разогрева.
Другим популярным материалом для тормозных дисков является обыкновенная углеродистая сталь. Именно такие диски устанавливаются на «семёрке» при её сходе с конвейера. Достоинства стальных дисков очевидны: предельно низкая цена. Дешевле только даром. Недостатки тоже налицо: склонность к коррозии, большой вес и низкая износостойкость.

Особенности конструкции тормозных дисков

По конструкции тормозные диски делятся на несколько больших классов. Вот они:

  • диски без вентиляции;
  • диски с вентиляцией;
  • цельные диски;
  • составные диски;
  • радиальные диски.

Теперь разберёмся подробнее с каждым типом дисков.

  1. Тормозной диск без вентиляции — это обычная стальная или карбоновая пластина без отверстий и без углублений. В некоторых случаях на поверхности этой пластины могут присутствовать маленькие насечки для улучшения циркуляции воздуха у поверхности вращающегося диска.
    Невентилируемый диск

    Невентилируемые тормозные диски не имеют отверстий на внешнем кольце

  2. В дисках с вентиляцией есть отверстия. Чаще всего они сквозные, но в некоторых случаях на их месте могут находиться углубления различной формы (так называемые глухие отверстия). Достоинство вентилируемых дисков очевидно: они лучше охлаждаются, а следовательно, тормоза дольше могут работать при экстремальных нагрузках. Кроме того, весят такие диски немного. Но есть у них и недостаток: прочность вентилируемых дисков существенно снижается из-за перфорации, а значит, срок службы тоже снижается.
    Вентилируемые диски

    Главное отличие вентилируемых тормозных дисков — обилие отверстий на внешних кольцах

  3. Цельные диски производятся с помощью литья. Это монолитные металлические пластины, которые после отливки подвергаются дальнейшей термической обработке для получения требуемых механических свойств.
  4. Составной диск представляет собой конструкцию, состоящую из кольца и ступицы. Кольцо может быть как стальным, так и чугунным. А вот ступица всегда изготавливается из какого-нибудь лёгкого сплава, чаще всего на алюминиевой основе. В последнее время спрос на составные диски существенно вырос, что неудивительно. Они мало весят, быстро остывают, хорошо вентилируются. Кроме того, эксплуатация составных тормозных дисков обходится автовладельцу дешевле: если кольцо пришло в полную негодность, достаточно просто заменить его. Ступицу при этом можно не менять, так как она изнашивается намного медленнее.
    Составной тормозной диск

    Составные тормозные диски состоят из лёгкой ступицы и тяжёлого внешнего кольца

  5. Радиальные диски на легковые автомобили начали устанавливать относительно недавно. Это вентилируемые диски, однако система вентиляции в них это не сквозные отверстия, а длинные изогнутые каналы, которые начинаются от ступицы диска и расходятся к его краям. Система радиальных каналов обеспечивает сильное завихрение воздушного потока и максимальное охлаждение тормозного диска. Радиальные диски весьма долговечны и надёжны, а их единственным недостатком является высокая цена.
    Радиальные тормозные диски

    Главным отличием радиальных дисков являются длинные канавки, идущие от центра диска к его краям

Как на ваз 2109 сделать задние дисковые тормоза

Задние дисковые тормоза

Задние дисковые тормоза

Практически все иномарки (не в счёт бюджетные модели) давно уже оснащены дисковыми задними тормозными механизмами. Суть заключается не только в превосходстве дисковых тормозов над барабанными тормозами.
Что касается ВАЗ 2109, дисковые задние тормоза обеспечивают равномерность приклада тормозных усилий на все колёса. На колесо заднее дисковые тормоза ваз 2109 могут быть легко установлены своими руками.

Примечание! Как правило, отставание либо опережение в функционировании любого из тормозных механизмов становится причиной потери управляемости.

О главном тормозном цилиндре

Систему сначала нужно слегка доработать. Можно сделать это при малом бюджете или приобрести дорогие комплектующие – суппорта и регуляторы давления. Но в первую очередь потребуется выполнить замену главного цилиндра. Давление, которое он может создать, имеет не особо большую силу. Да и по надежности он не слишком хорош.

Замена

Раз вас уже не остановить и вы хотите оснастить задние колеса своего ВАЗ 2109 дисковыми тормозами, для начала подготовьте комплект необходимых компонентов, которые пригодятся в процессе замены.

Набор для работы

  • Суппорта. Возьмите простые передние суппорта от ВАЗ 2109;
  • Шланги. Используйте передние тормозные шланги, поскольку стандартные трубки из железа не дотянутся до своих мест;
  • Колодки. Подойдут любые качественные колодки нужного размера;
  • Болты, шайбы-гровер. Требуются болты М10х1,25 длиной 30 миллиметров. В общей сложности 12 штук и обязательно с гроверами;
  • Дистанционные шайбы. Возьмите шайбы ролика натяжителя ремня ГРМ, которые используются для ВАЗ 2108. Нужно 8 таких штук;
  • Планшайба или пластина крепления суппорта. Нужно 2 штуки. Причем эта деталь нестандартная, придется максимально точно ее выполнять координатным станком;
  • Диски. Подойдут передние диски с диаметром 240 мм. Их предварительно подточите, чтобы совпадали посадочные места ступицы на 60 миллиметров. Можно проточить саму ступицу, а не тормозной диск. Выбор за вами.

Чтобы добиться качественного результата по установке дисковых механизмов, для начала нужно обеспечить грамотный демонтаж элементов системы торможения.

Демонтаж

Приступаем к процедуре. Она не самая легкая, но выполнить ее своими руками вполне возможно.

  1. Снимите колесо.
  2. Ослабьте натяжение троса ручного тормоза и сведите задние колодки.
  3. Ключом на 12 открутите пару направляющих шпилек.
  4. Молотком сбейте аккуратно тормозной барабан. Перед этим лучше зачистить посадочные места металлической щеткой, а также обработать поверхности с помощью WD40.
  5. Наносите аккуратные удары резиновым молотком или используйте деревянную подкладку. Стучать следует по всей окружности тормозного барабана. В некоторых случаях он сходит достаточно тяжело, но наберитесь терпения.
  6. Отверткой подденьте нижнюю стягивающую пружину ТК и снимите ее. С помощью этой же пружины вы сможете снять небольшие пружинки (направляющие), придавливающие колодки к пыльнику. Это щит тормозного цилиндра.
  7. Снимите пружинки, после чего схватитесь за низ тормозной колодки и поднимите ее вверх.
  8. Верхней частью упритесь в тормозной цилиндр, извлеките распорную планку.
  9. Из тормозного цилиндра следует вывести колодку и снять верхнюю стягивающую пружину ТК.
  10. Выведите рычаг ручного тормоза из троса ручника и снимите вторую ТК.
  11. Демонтируйте болты, которые крепят ступицу к балке. Вооружитесь разрезным ключом или обычным рожковым на 17 и воротком, чтобы увеличить плечо воздействия. Обработайте болты при помощи WD40 и открутите их.
  12. Действуйте аккуратно, никаких резких движений. Иначе вы попросту слижите грани крепежей.
  13. Прежде чем сбивать ступицу, демонтируйте тормозную трубку. Для этого нужно разрезной ключ. Сорвав крепление, немного отогните трубку в сторонку и загерметизируйте колпачком, который предварительно нужно снять со штуцера прокачки цилиндра. Так вы не допустите вытекание тормозной жидкости.
  14. Ступица удерживается на посадочном месте балки, причем находится она там с завода. Потому наверняка она прикипела. Удары наносить придется точные и сильные. Бейте по опорному диску с внутренней стороны, чередуя удары сверху и снизу.
  15. Если испортите опорный диск, ничего страшного. Он все равно пойдет на свалку.
  16. Когда ступица начнет постепенно отделяться от балки, удары наносите уже менее сильные. Полностью сбейте ступицу.

Процедура заменыПроцедура замены

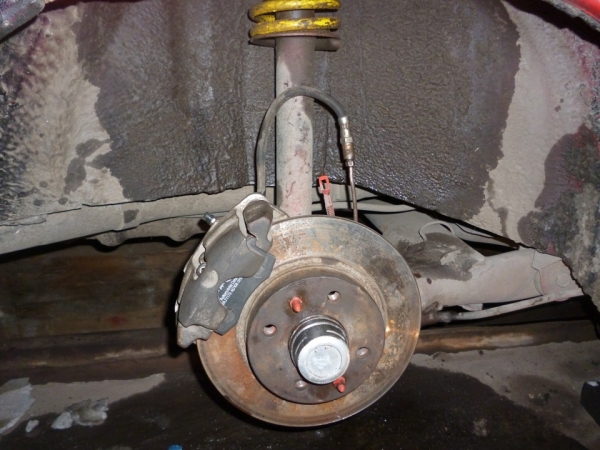

Установка ЗДТ

Теперь наступает наиболее ответственный момент — установка дисковых тормозов на задние колеса вашего ВАЗ 2109.

  1. Определитесь, как именно будет монтироваться суппорт. Сделать это можно сзади или спереди оси. Учтите, на эффективность это не влияет, потому особо размышлять не требуется. Чтобы было симметричнее, выбираем заднее расположение.
  2. Состыкуйте ступицу и планшайбу в единый узел. Убедитесь, что отверстия совпадают. Если есть неточности, аккуратными ударами молотком центрируйте положение. Это очень важно.
  3. Отрихтуйте углы балки, на которые в итоге сможет упереться суппорт. Сделать это можно обычным молотком. Обработка того или иного угла зависит от того, какую сторону на они вы выбрали для установки.
  4. Устанавливаем ступицу. Учтите, что гравер под левый верхний болт фиксации ступицы использовать не нужно. В противном случае придется поработать болгаркой, сточив шляпку крепежа. Не сделав это, в гровер попросту упрется скоба суппорта.
  5. Наденьте на ступицу приобретенный дисковый тормоз.
  6. Установите на планшайбу скобу, а между элементами в местах соединения уложите шайбы. Так вы получите необходимые зазоры.
  7. В некоторых случаях шайбы не соответствуют необходимым размерам, потому лучше выбирать их конкретно под свой автомобиль.
  8. Затяжка соединения планшайбы и скобы выполняется с прикладываемым усилием 3-4 Нм.
  9. Установите колодки, соедините шланг с суппортом, после чего замкните трубкой со шлангом. Тут важно не поступить наоборот.
  10. Загерметизируйте тормозную магистраль, накачайте в системе давление путем нажима на педаль тормоза. Убедитесь, что система герметична, потеки отсутствуют.
  11. Если все работает хорошо, можно аналогичным образом выполнить установку тормозных дисков на втором заднем колесе.

ЗДТЗДТ

Завершив сборку новой тормозной системы на задних колесах, обязательно прокачайте тормоза. Без этого выезжать на дороги нельзя.

Не лишним будет посетить проверенный автосервис, где опытные специалисты проведут анализ качества замены барабанов на диски, удостоверяться в правильности настроек. Тут хорошо бы иметь знакомых, которые не обманут.

Загрузка ...

 Загрузка …

Выбор дисковых тормозов

Особое внимание при покупке обратите на качество и комплектацию дисковых тормозов. Выбор следует делать в пользу проверенных производителей, которые могут предоставить сертификаты соответствия.


Диски

Сами понимаете, что на тормозах экономить глупо по крайней мере с точки зрения собственной безопасности. Также рекомендуется приобретать вентилируемые диски. Дополнительно можно оснастить опцией ABS или гидравлического стояночного тормоза.

Если вы ранее не модернизировали тормоза на передних колесах, тогда сзади устанавливаются диски на 13 дюймов. Если же впереди стоят диски больше по размеру, нежели штатные, тогда задние выбирайте на 1 дюйм меньше.

Не забудьте про важность суппорта, который выпускается в трех вариантах исполнения. Его выбирают в соответствии с диском. К суппорту прилагается тормозная колодка и шланг. Плюс в каждом комплекте имеется планшайба. Это универсальный фиксатор, который подойдет под любой тип суппорта.

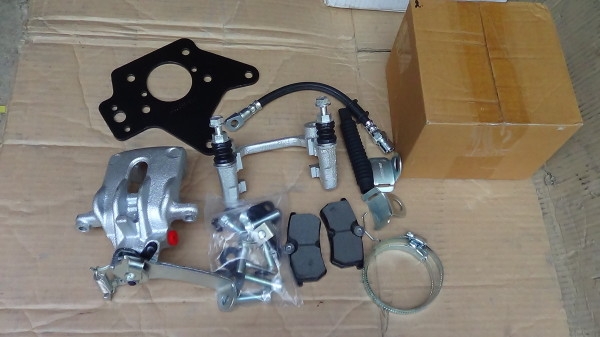

Набор для установки

komplekt-zadnikh-diskovykh-tormozov

Рынок предлагает не изобретать что-то от себя, а воспользоваться уже опробированным комплектом с прилагающейся инструкцией. В набор входят

  1. Суппорта и скобы от восьмёрки;
  2. Тормозные колодки;
  3. Планшайба в качестве переходника;
  4. Грязезащитные кожуха;
  5. Тормозные шланги;
  6. Скобы тормозных шлангов.

Что необходимо для установки задних дисковых тормозов на ВАЗ 2107

Если вы хотите улучшить характеристики тормозной системы, установив дисковые тормоза на заднюю ось, вам понадобится:

  • Две полуоси ВАЗ 2107 со стопорными кольцами, подшипниками и сальниками.
  • Суппорта и тормозные диски ВАЗ 2108.
  • Болты крепления суппортов, гайки, шайбы, хомуты.
  • Проставки передних колес.
  • Кронштейны крепления суппортов (изготавливаются в индивидуальном порядке).

Как установить задние дисковые тормоза на ВАЗ-2109 с ручником

Наибольшей популярностью среди новичков и опытных водителей пользуется такой автомобиль, как ВАЗ-2109. Со временем приходит осознание того, что машина не идеальна и в первую очередь возникает желание поменять барабанные тормоза на дисковые аналоги, так как они имеют множество преимуществ.

FakeHeader

Comments 1

Only registered users can participate in discussions.

Молодцом себе тоже поставил только никак руки не доходят в БЖ описать! если что пиши помогу смостерить ручним своими руками)

Источники: http://www.drive2.ru/l/288230376152775889/, http://xenon-kiev.com.ua/kak-postavit-zadnie-diskovye-tormoza-na-vaz-2108-21099/, http://www.drive2.com/l/2578677/

Необходимость своевременной замены

Перед тем, как приступить к описанию собственно процесса замены тормозных дисков, напомним, что это – условие надежной работы тормозов. При экстремальной ситуации (а кто может гарантировать, что она не наступит?!) существует опасность выхода из строя важнейшего элемента тормозной системы.

Итог не заставит себя ждать –

аварийная ситуация , чреватая многими проблемами и нешуточной опасностью для жизни.

{banner_content}

Проверка качества установки


Вентилируемые

Когда вы завершите процесс сборки, обязательно проверьте, насколько герметично была выполнена установка на каждом из колес.

  • Нажмите на педаль тормоза. Если вы все сделали верно, нажатие будет сопровождаться тугостью, усилием;
  • Вы или ваш помощник нажмите на педаль еще раз, а второй человек тем временем начнет поворачивать новые дисковые тормоза;
  • Если сдвинуть ничего не удалось, значит, сборка выполнена качественно и надежно.

Рекомендации специалистов

После всех этих операций остается только прокачать тормоза. В случае с такой модернизацией прокачка будет занимать больше времени. Для этого необходимо демонтировать стояночный тормоз и установить его вертикально. Это избавит от воздушных пробок. Тормозную жидкость лучше всего заливать с более высокой температурой кипения. Необходимо периодически обслуживать задние дисковые тормоза на ВАЗ-2107. Ремонт их аналогичен обслуживанию любых других похожих конструкций.
